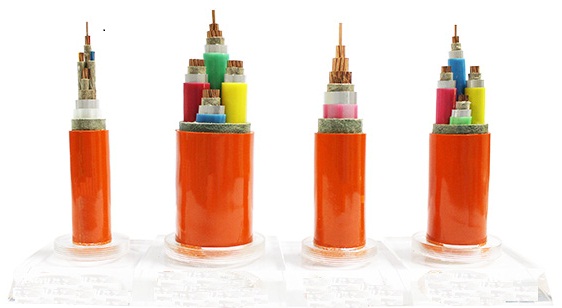

捭闔牌 防火電纜TBTRZY5*6鄭州友惠電線電纜

產品詳情

1、名稱及適用范圍
額定電壓0.6/1KV(Um=1.2KV)柔性合成礦物絕緣防火電纜

HFTGB銅芯柔性合成礦物絕緣不銹鋼護套防火電力電纜
敷設在室內、管道、電纜溝、橋架中等能夠承受機械外力作用的場所

HFTGBY銅芯柔性合成礦物絕緣不銹鋼內護層聚烯烴外護套防火電力電纜
敷設在室外、潮濕，能夠承受機械外力作用的場所

2、型號、規格范圍

產品型號	規格（mm2）	芯數	電壓等級
tbtrzy	10-630	1	0.6/1KV
	10-120	3、3+1
	10-95	3+2、4+1


3、型號說明及產品示例
生產商代號-------------------------------HF
銅導體-------------------------------------T
柔性合成礦物絕緣----------------------G
非磁性不銹鋼螺紋護層（套）-------B
聚烯烴外護套----------------------------Y

例一：銅芯柔性合成礦物絕緣不銹鋼套護防火電力電纜，額定電壓0.6/1KV，1芯300mm2
表示為：HFTGB-0.6/1KV 1*300
例二：銅芯柔性合成礦物絕緣不銹鋼內護層聚烯烴外護套防火電力電纜，額定電壓0.6/1KV，3芯120mm2+2芯70mm2，表示為：HFTGBY-0.6/1KV 3*120+2*70

1、產品執行標準：
GB/T 12706.1-2008《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜 部分》
2、耐火試驗標準：
BS6387:1994 《在火焰條件下電纜保持完整性的性能要求》
3、基本技術要求
①安裝位置:戶內、戶外（需根據電纜型號及適用范圍選擇）。
②敷設方式及敷設溫度:電纜溝、電纜隧道、架空橋架、電纜夾層；安裝時的環境溫度不低于0℃。
③敷設環境：電纜明敷便可，在不同環境中可采用支架、吊架等簡易經濟的方式。
4、電纜運行條件
①工作溫度：-40℃～180℃；短路時（最長持續時間不超過5s），銅芯電纜導體的溫度不超過950℃。
②短路持續時間不超過5s。
③額定頻率;49-61Hz；
④電纜的工作環境：環境溫度：-40℃～180℃；
⑤彎曲半徑:電纜彎曲半徑應不小于電纜外徑的7倍；
5、產品優點：
①防火性能
HFTGB系列防火電纜外護層采用非磁性不銹鋼材料制成螺紋狀，既保持電纜原有柔軟彎曲度，又增加防火等級，同時保證施工防刮損和使用時防鼠咬，更可以幫助電纜使用時散熱，可與常用電纜媲美。這些材料本身不會引起火災，不可能燃燒或助燃。
同時這些材料都具有1300℃以上的較高熔點，因此 HFTGB系列防火電纜即使在1000℃高溫火焰條件下也能發揮正常的輸電功能，是一種真正意義上的防火電纜。
②源自技術--柔性合成礦物絕緣材料
柔性合成礦物絕緣材料采用硅橡膠為基材加入氧化鎂、氧化鋁、瓷化粉等材料組合而成。
HFTGB系列柔性合成礦物絕緣防火電纜增強了電纜電性能與機械物理性能，同時增強耐化學腐蝕性；解決了剛性防火電纜（ BTTZ ）容易吸潮，影響電纜絕緣性能；減少在敷設安裝中因需大量接頭而導致電氣故障。
③柔性
生產時可連續纏繞在電纜盤上，安裝時可順利放線，不扭結；
真正的柔性，其結構與普通電纜相似，與普通電纜一樣柔軟；
電纜的導體采用成熟的絞線緊壓技術，在保證導體光潔、圓整的基礎上，提高電纜導體柔性
絕緣材料采用柔性合成礦物材料，其柔軟性與橡膠相當；
采用非磁性不銹鋼制成螺紋狀外護層，從而保證電纜的彎曲性能。
與國家標準規定的彎曲

電纜外徑D（mm）	GB/T12706中規定 電力電纜彎曲半徑		HFTGB系列防火電纜
≤20	15D	12D	7D
≤30	15D	12D	7D
≤40	15D	12D	7D
≤50	15D	12D	7D
≤60	15D	12D	7D
≤70	15D	12D	7D

④無接頭電纜
HFTGB系列防火電纜可以根據客戶要求的長度、芯數進行供貨，不管是單芯，還是多芯電纜，其長度能滿足供電長度需要

電纜規格	HFTGB（m）	BTTZ（m）	電纜規格	HFTGB（m）	BTTZ（m）
1*10	2000以上	480	3*4	1000以上	235
1*95	1500以上	145	3*10	1500以上	130
1*240	1500以上	56	3*25	1500以上	85
2*4	1000以上	250	4*4	1000以上	190
2*10	1500以上	150	4*10	1500以上	115
2*25	1500以上	90	4*25	1500以上	98

⑤更綠色環保
HFTGB系列通過國家防火建筑材料監督檢驗中心檢測，實測數據表明其性能超越國家阻燃A類低煙無鹵型電纜要求.
中*準規定與實測值對比：

項目	GA306標準要求	VS	燃燒試驗實測值
PH值	≥4.3		5.5
電導率μs/mm	≤10.0		0.7
煙密度（最小透光率）%	≥80		93

⑥更大的載流能力
HFTGB系列防火電纜載流量遠超普通電纜，且不銹鋼螺紋護套更有利于熱量的散發，能傳輸更高的電流．
⑦的抗過載能力
HFTGB系列防火電纜絕緣層遇高溫能迅速形成堅硬的殼體保護，在承載超載、超負荷、短路電流致導體熔斷（1083℃）過程中，不短路，不起火，即使導體斷路形成的銅液也不會流出，杜絕了因過載而出現的電氣故障，更不會出現火情.
⑧優越防護能力
HFTGB系列防火電纜護層采用非磁性不銹鋼材料制成螺紋狀，可確裝施工防刮損，同時可承受火災時火燒脫落物及其它重物的不斷沖擊；且能防白蟻、鼠咬。
⑨制造范圍
HFTGB系列防火電纜多芯結構的導體截面可做到300mm2，可以覆蓋各種規格建筑電線電纜需求；
⑩安裝敷設
HFTGB系列防火電纜使用無接頭、重量輕，敷設與普通電纜相同；敷設時彎曲、接線剝線無需使用工具打彎，可用吊架或托臂敷設，不需價格昂貴的安裝配件，且免維護。

鄭州友惠電線電纜有限公司  0371-69321158    69321168   13323818788
