2017*無人機航磁測量系統GSMP-35UAV鉀光泵航空磁力儀

2017無人機航磁測量系統GSMP-35U鉀光泵航空磁力儀

      隨著近年來對物理勘探工作要求的提高，航空物理勘探得到了廣泛的關注和發展，而航空磁測作物航空物理勘探的重要組成部分，更是走在了航空測量的前沿。

利用航空磁力儀(磁飽和式、質子旋進式光泵式等)，在空中測定總磁場強度 T或總磁場異常ΔT或T的梯度等，從而普查磁性礦體和研究地質構造等問題。航空磁測具有速度快、精度高、不受地表干擾及自動化程度高，對研究不同高度磁場等特點。在進行普查和勘探大型油氣田和鐵礦床時廣泛使用。

下面為大家介紹推薦現在市場上進的無人機航磁測量系統 GSMP-35U鉀光泵航空磁力儀。

無人駕駛（U或無人駕駛飛機）是一種無人駕駛。其飛行由自主導航或者由一個地面上的飛行員通過遠程遙控。除了眾所周知的軍事無人機，也有眾多民用無人機。無人機通常應用于危險或者乏悶的任務（不停往返于飛行測線之間）。聯系方式：張亮   188  111  00   751

2017無人機航磁測量系統GSMP-35U鉀光泵航空磁力儀的優點：

◆隨著應用技術的成熟和小型化如自動駕駛儀，無人機的民用應用顯著增加。

◆無人可用于執行航空地球物理調查，特別是航磁測量，繪制出的地磁圖反映

◆地球磁場在空間的變化可以用于潛藏礦產調查地區進一步的地質學理解。

◆無人機航磁調查可以承擔危險，遙遠或者對于有人駕駛飛機來說比較昂貴的地區的磁探。

◆在地質環境和安全標準禁止有人駕駛飛機磁測系統的環境下，無人機磁探可以根據的地形空間來承擔

◆探測任務甚至提供更好質量的探測數據。

2017無人機航磁測量系統GSMP-35U鉀光泵航空磁力儀的特性：

◆GEM無人機磁測系統的核心設備是兩個靈敏度為0.1 pT的GSMP-35U磁力儀。

◆基于GEM廣受歡迎的鉀光泵磁力探頭，該磁力儀提供業內的靈敏度。

◆通過RS-232或RS-485接口,磁力儀可實時下行傳輸數據，以提供可視化的信號質量控制。

◆磁力儀系統獨立于U運行，但磁測結果需要和U的GSP導航系統數據關聯才能生成磁場隨空間變化的航磁圖。

◆對于需要高分辨率的應用，一些附屬的軟硬件系統需要用來處理來自U自身的磁場干擾。

◆這些系統包括（非常類似于有人駕駛飛機系統）

梯度磁力儀子系統

· 2個0.1pT 靈敏度的GSMP-35U 磁力儀系統

· 飛行后補償軟件

航磁梯度補償32系數用于補償U飛行中的機動在地球磁場下產生的磁場干擾

磁場干擾中來源于自身的磁性和電子系統產生的電磁干擾，也可通過軟件進行抵消。

◆飛行姿態傳感器（慣性測量裝置或者3軸磁通門磁力儀）用于監測U對于磁場環境的方向的一系列變化，如翻轉，俯仰，偏航等4基數。采集的數據用于處理飛機機動的磁干擾數學模型。

◆GEM MUX數據采集和電力分配系統

◆GEM MUX 數據采集模塊可提供4個可配置RS232接口，用于接收 GPS / DGPS,最多支持10個鉀光泵磁力儀和雷達高度計。

◆GEM MUX 還提供了一個16通道16位ADC來采集矢量磁通門磁力儀數據,以及一個SD卡和USB接口為數據存儲服務。

◆導航子系統

NovAtel GPS 接收機及天線（配置于GEM MUX內部）

? VN-100 慣性測量裝置

（IMU）和姿態航向參考系統提供理想的方向估計

◆GEMLink + 可視化軟件

◆GEMLink + 可視化軟件功能包括數據 日變修正,數據可視化 (剖面圖和地圖)和數據解釋(基本造型)

◆選項
?微型激光高度計監測和控制離地高度
?用于高精度航磁補償?shù)拇磐ㄩT磁力儀
?高精度GPS接收器
?數據處理/可視化軟件(Encom PA Explorer)

◆磁力梯度儀的好處
為了幫助克服磁干擾(小型U上磁力儀離磁場噪聲源相對較近)，推薦的安裝兩個（2）磁力儀進行磁梯度測量。

航磁系統的無人機：

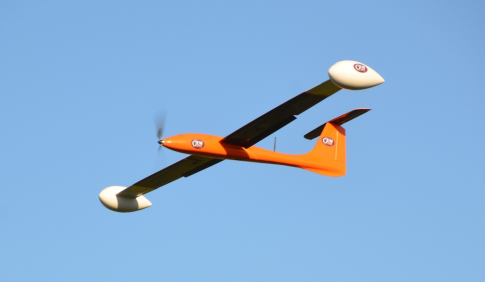

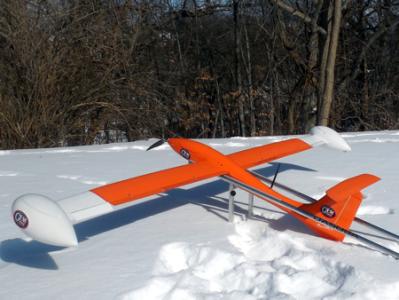

無人機是由UASUSA開發的 Tempest無人機的一個定制版本。
Tempest無人機為安裝磁力儀已經安裝了翼尖吊艙，并且優化了飛行控制系統以將電磁干擾降到。
與其他無人機相比, Tempest無人機提供了一個的，可用的有效載荷組合,擴展范圍,以及合理的價格,最重要的是其有最小的磁干擾。
Tempest無人機具有應對天氣的能力(曾用于龍卷風的研究)和能在高達80公里/小時的風速中飛行。飛機曾經通過氣象氣球上部署在38000英尺的高空,飛機及其機載系統是專為寒冷和大風環境設計。由于Tempest無人機起飛重量在2到25公斤之間, 截止到2014年11月加拿大運交通局將為獲得特殊飛行操作的無人機操作人員頒發一個豁免。Tempest無人機比其他任何商用平臺有著更多的由美國聯邦航空局頒發的授權(COA)。

無人機  規格
巡航速度
70公里/小時
范圍(攜帶梯度儀負載)
1.5小時
工作量

短距離條件下每班次1100公里直線飛行距離飛行（高分辨率的磁力儀梯度數據）
1 如每天多個航班時更換飛機電池和重新啟動飛機需要幾分鐘
翼展(磁力儀距離)
3.2米
自動駕駛儀
標準操作在指導13.0公里范圍內,可升級到80.0公里
磁力梯度儀
測量范圍: 15,000 至to 120,000 nT
梯度容差: 50,000 nT/m
采樣速度:10，20Hz
磁補償性能
改進率(總場):
10 – 20 （通常）

補償精度
飛行狀態下標準偏差大約~ 20 pT
矢量磁力儀

高精度磁通門磁力儀及GEM MUX數據采集和電力分配系統提供了高分辨率的16位的A / D轉換
工作環境
工作溫度:-40°C + 55°C
儲存溫度:-70°C + 55°C
2017無人機航磁測量系統GSMP-35U鉀光泵航空磁力儀組件的重量和尺寸
