概述:
1.產品來源:參照國內外技術開發制作
2.選用材料:國產普通鋼板,KB型材(C型材)
3.選用開關:國產或進口各種低壓開關
4.現有產品:標準型側出線,后出線,固定分隔式,其中MCC柜最多可配置36個回路.
適用于交流50(60)Hz,額定工作電壓660V及以下的系統,用于發電、輸電、配電、
電能轉換和電能消耗設備的控制。除一般陸用外,經過特殊處理后還可用于核電站中。

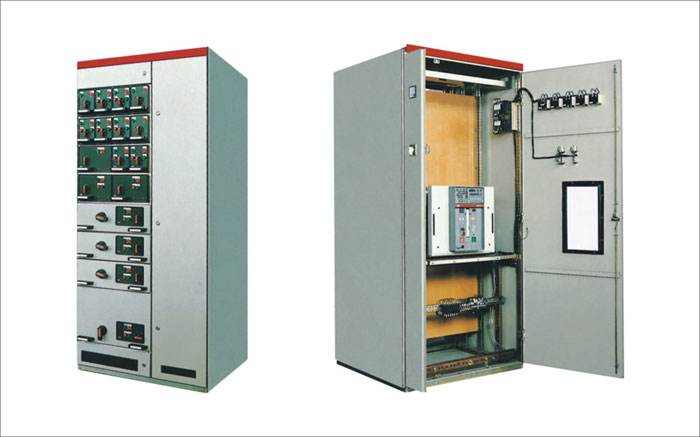

結構說明:
MNS柜體基本框架為C型材(國產普通鋼板)組合式結構,柜架的全部結構件都經過
鍍鋅處理或敷鋁鋅板制作。通過自攻鎖緊螺釘緊固互相連接成基本框架,再按方案變化需
要,加上相應的門、封板、隔板、安裝支架,以及母線、功能單元等零部件,組裝成一臺
完整的裝置,內零部件尺寸、隔室尺寸,全部按模數化(模數單位E=25mm)配置。抽屜單
元采用高強度阻燃型工程塑料組件,有效地加強了防護安全性能,抽屜單元具有體積小、
功能強、互換性高、更換維修方便、接觸可靠等特點。柜體可采用側出線,也可采用后出
線方式。垂直通道采用半塊功能板方式,便于維護且降低了成本。柜體防護等級IP3X-4X。

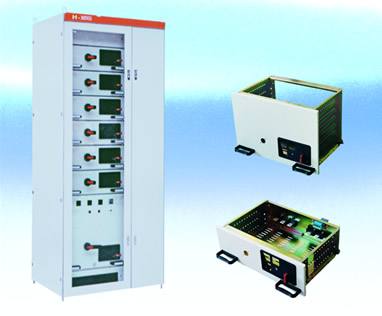

抽屜類型:
MNS抽屜類型分四種標準尺寸,都是以8E(200mm)高度為基準,它們分別為8E/4、
8E/2、8E、16E和24E。
單元回路額定電流400A及以下。其中8E/4和8E/2兩種抽屜的結構是用阻燃型塑料和
鋁合金型材組成。四種抽屜單元可在一個柜體中作單一組裝,也可作混合組裝,功能單元
隔離總高度為72E(1800mm)。
尺寸:
2200*600*800 2200*800*800 2200*1000*800
注:
(1)可采用進口敷鋁鋅板加式成型
(2)如需其它類似型箱體,本公司可共同商議制作
