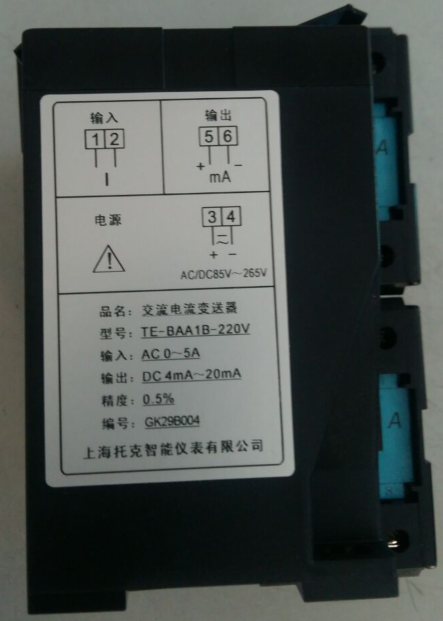

帶顯示電流變送器TE-BAA1B

一、功能綜述

TE系列智能數顯變送器通過面板按鍵整定互感器參數，直觀顯示系統一次電流值，可擴展RS485通訊接口，與上位機進行數據交換，還具有4～20mA模擬信號變送輸出功能，方便與遠動RTU相連，是適合工礦企業、民用建筑、樓宇自動化等現代供配電系統的一種高性能自動化儀表。

二、主要技術指標

2.1、標稱信號輸入AC1A、 5A（電流互感器信號輸入）

允許過量程：瞬時：2倍/2秒; 持續：1. 2倍

2.2、顯圍：0.000A ～ 9999A，小數點根據量程自動切換

2.3、精度：0.5%

2.4、變送輸出類型：4mA～20mA，負載電阻不大于500歐姆

2.5、通訊接口：RS485串行接口，標準ModBus協議，RTU格式，通訊波特率4800、9600可選

2.6、絕緣強度：           IEC 60255-5  2KVrms-1min

2.7、環境承受能力： 工作  IEC 60068-1和2     　0℃～+55℃

  儲存  IEC 60068-1和2     -25℃～+70℃

濕熱  IEC 60068-1-3       　93%RH 40℃

2.8、使用場合：無腐蝕性氣體及金屬粉塵，海拔高度< 3000 m

2.9、工作電源及功耗： AC ( 85～265)V或DC ( 100～275)V  8VA

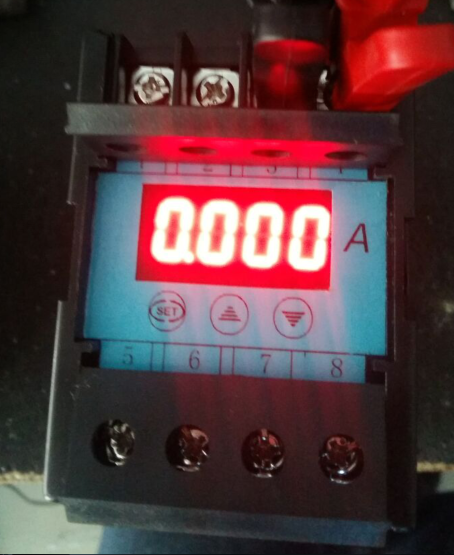

三、顯示與按鍵操作說明

四位有效數值數碼管顯示，量程自動切換。

按住      鍵持續2秒，本儀表自動進入設定狀態，每按一下，自動進入下一項參數整定，若退出設定，按住     鍵持續2秒即可；在設定狀態，每按一下      鍵，整定值循環增加，按住不放，整定值快速循環增加，每按一下      鍵，整定值循環減小，按住不放，整定值快速循環減小。

四、外型尺寸與面板示意圖

五、使用與訂貨注意事項

5.1、用戶在使用前必須仔細閱讀使用手冊，嚴格按照手冊規定的方法進行接線和操作整定，
