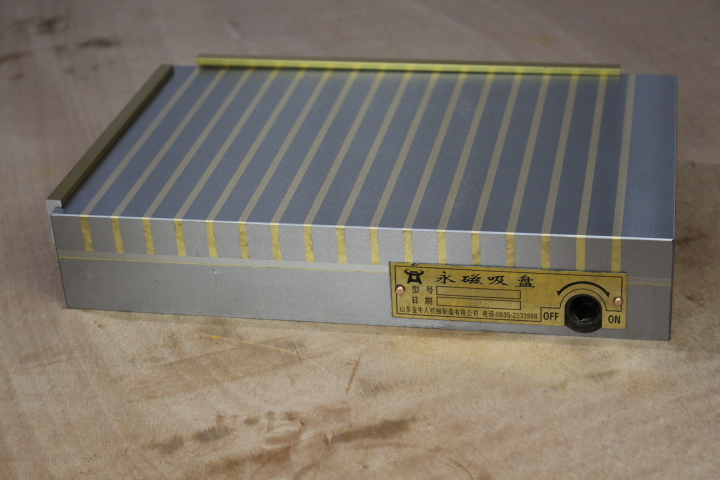

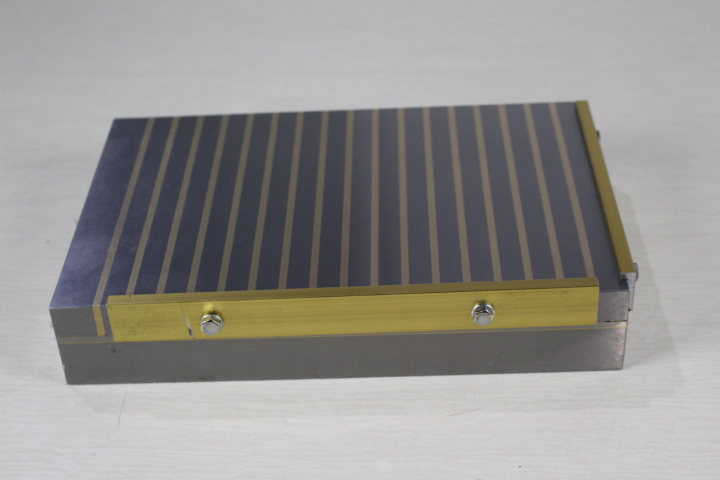

條形強力永磁吸盤

一主要用途和特性

本吸盤具有吸力大，吸力均勻，使用操作方便、安全、節約能源等特點，它適用于銑床、刨床、雕刻機及加工中心用于零件定位，進行銑削、刨削、磨削或其他定位加工。面板經特殊工藝制作，長期使用表面精度也穩定無變化。內部采用前性能最為優質的磁性材料制作，可確保吸力長期穩定不變。磁盤不需要電源，即使長時間使用也不會發熱。磁盤本身精密度高，對加工件的精度有充分的保障，由于吸附工件無需電源，即使突然停電，工作也不會移動，可避免不必要的損失。二技術性能參數

1工作吸力≥200N/c㎡

2剩磁≤該點吸力的5%

使用方法

   1將吸盤底平面擦凈、輕輕放置在機床工作臺上，銘牌朝向外面，然后用螺栓壓板將底座緊固。

   2校檢或修磨吸盤工作面對機床工作臺面的平行度。

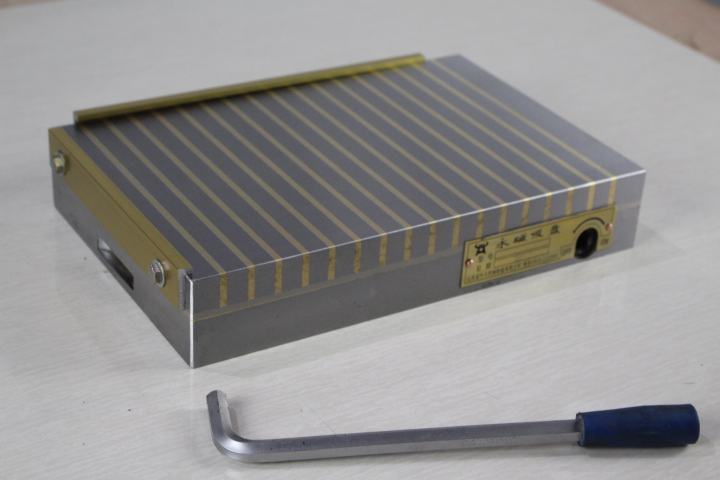

   3將工件擺放到吸盤工作面上，然后將搬手插入軸孔內沿順時針方向轉動180°，使紅色標記“●”對準“ON“即可吸住工件進行加工。

   4工件加工完畢，再將搬手插入軸孔內沿逆時針方向轉動180°使紅色標記“●”對準“OFF”即可取下工件。
