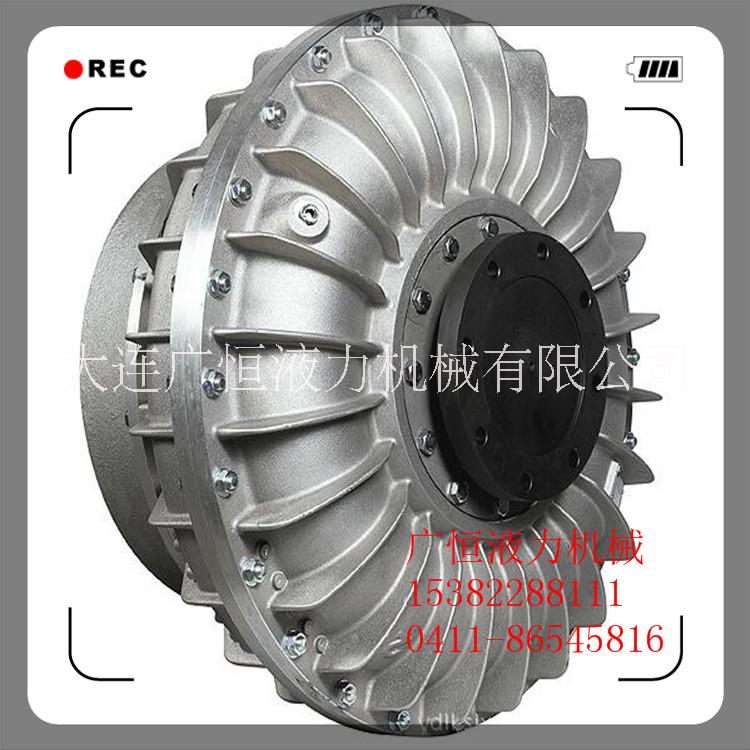

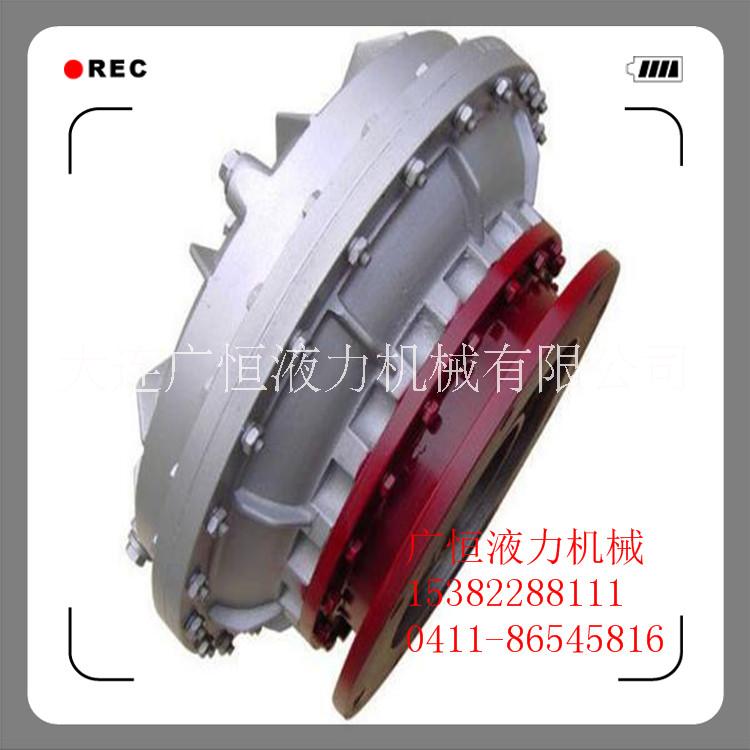

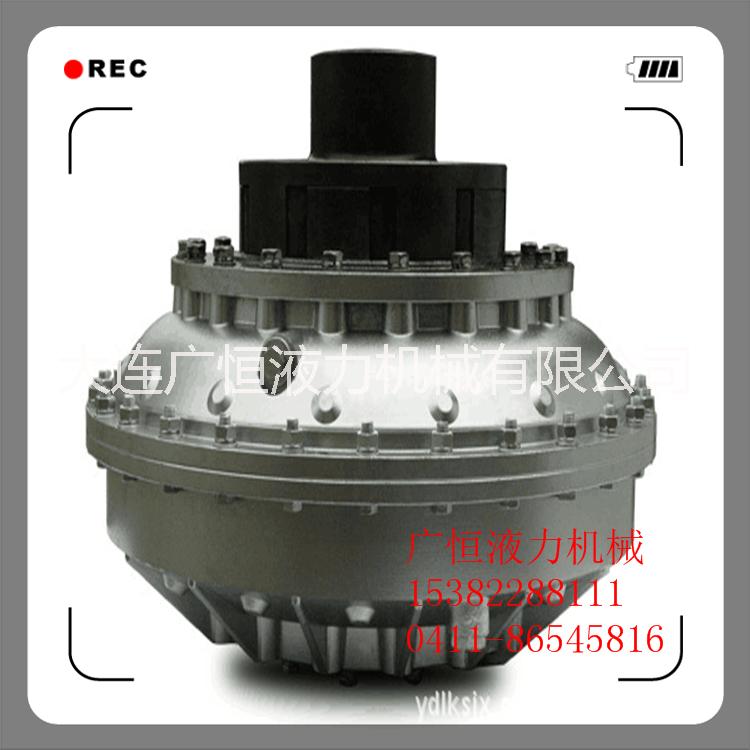

限矩型液力偶合器YOX500及易熔塞、YOXD400梅花盤彈性聯軸器

由于液力偶合器傳遞力矩的能力與其充液量近似成正比，故同一規格偶合器充液量不同，其特性曲線也不同。每一充液量必然對應一條特性曲線，將各個不同充液量的特性曲線畫在同一個坐標圖上，稱之為部分充液時的外特性曲線，或液力偶合器通用外特性曲線主要用來查看不同充液量時偶合器傳遞功率的能力。

什么是液力偶合器的原始特性曲線，有什么用途？

表示液力偶合器泵輪力矩系數與轉速比的關系曲線，即λв=f（ⅰ）曲線稱為原始特性曲線。幾何形狀相似的同一系列液力偶合器在相似工況下，不論規格大小，原始特性曲線大體相同。原始特性曲線用于不同系列、不同腔型液力偶合器特性的比較，也可通過原始特性曲線了解液力偶合器的其他性能。液力偶合器的原始特性曲線根據測試數據經計算繪制而成。

什么是液力偶合器的輸入特性曲線，有什么用途？

表示在不同轉速下，液力偶合器輸入力矩與其轉速關系的曲線稱為液力偶合器的輸入特性曲線。液力偶合器的輸入特性曲線根據測試數據繪制而成，可以用來考察在不同轉速時，液力偶合器傳遞力矩的情況。繪制與動力機聯合工作的特性曲線，可以考察與動力機的匹配是否合理。

什么是液力偶合器的腔型，對特性有何重要影響？

工作腔的形狀簡稱腔型，是指由葉片間通道表面和引導工作液體運動的內外環間的其他表面所限制的空間（不包括液力偶合器輔助腔）。工作腔的軸面投影圖以旋轉軸線上半部的形狀表示，稱為循環圓。循環圓的直徑D稱為有效直徑。液力偶合器的主要性能是由工作腔決定的。

什么是液力偶合器的有效直徑D，對特性有何重要影響？

循環圓的直徑D稱為有效直徑。由于液力偶合器傳遞動力的能力與其循環圓有效直徑的5次方正比，所以循環圓有效直徑D對特性影響特別大，D越大傳遞功率越大。
