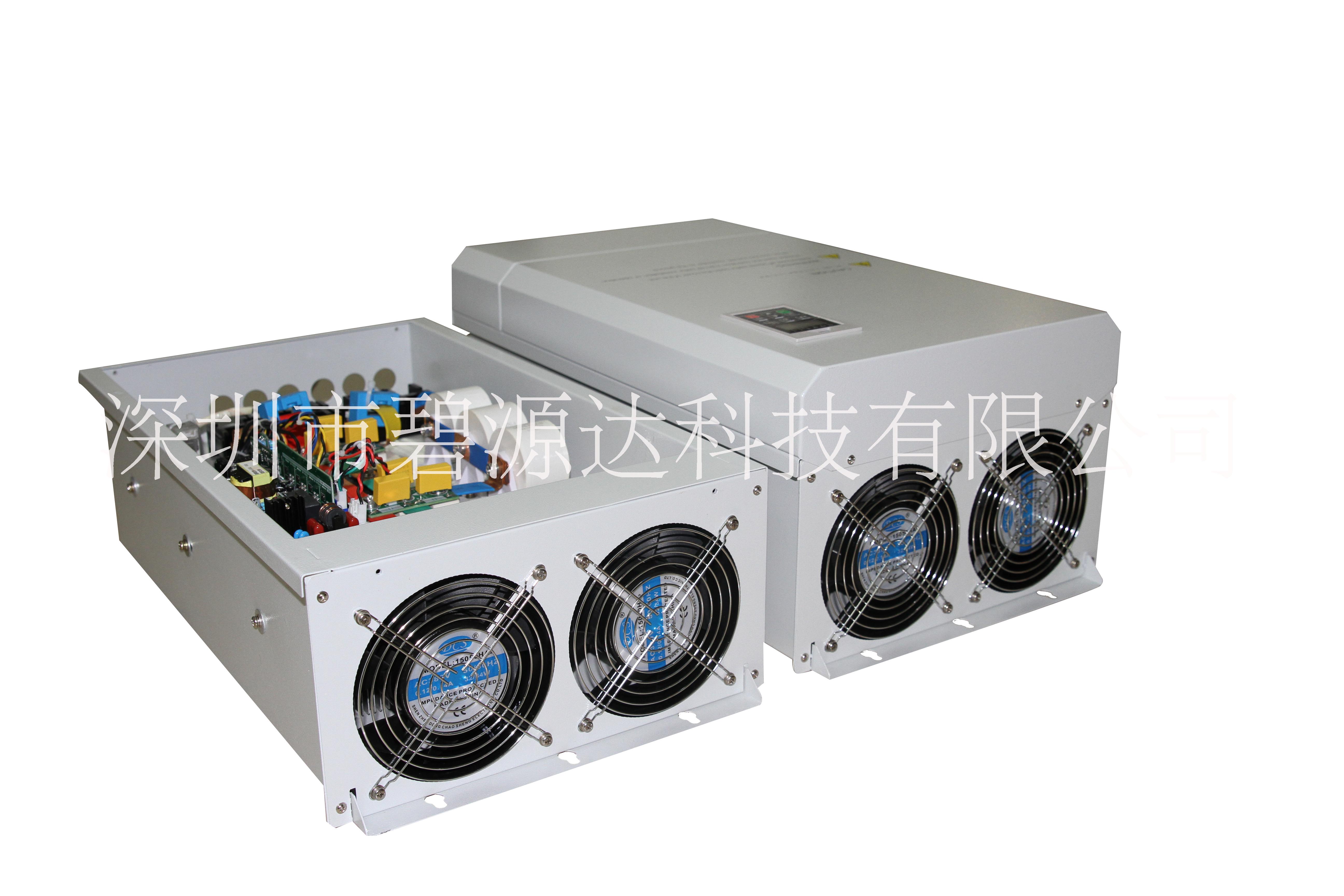

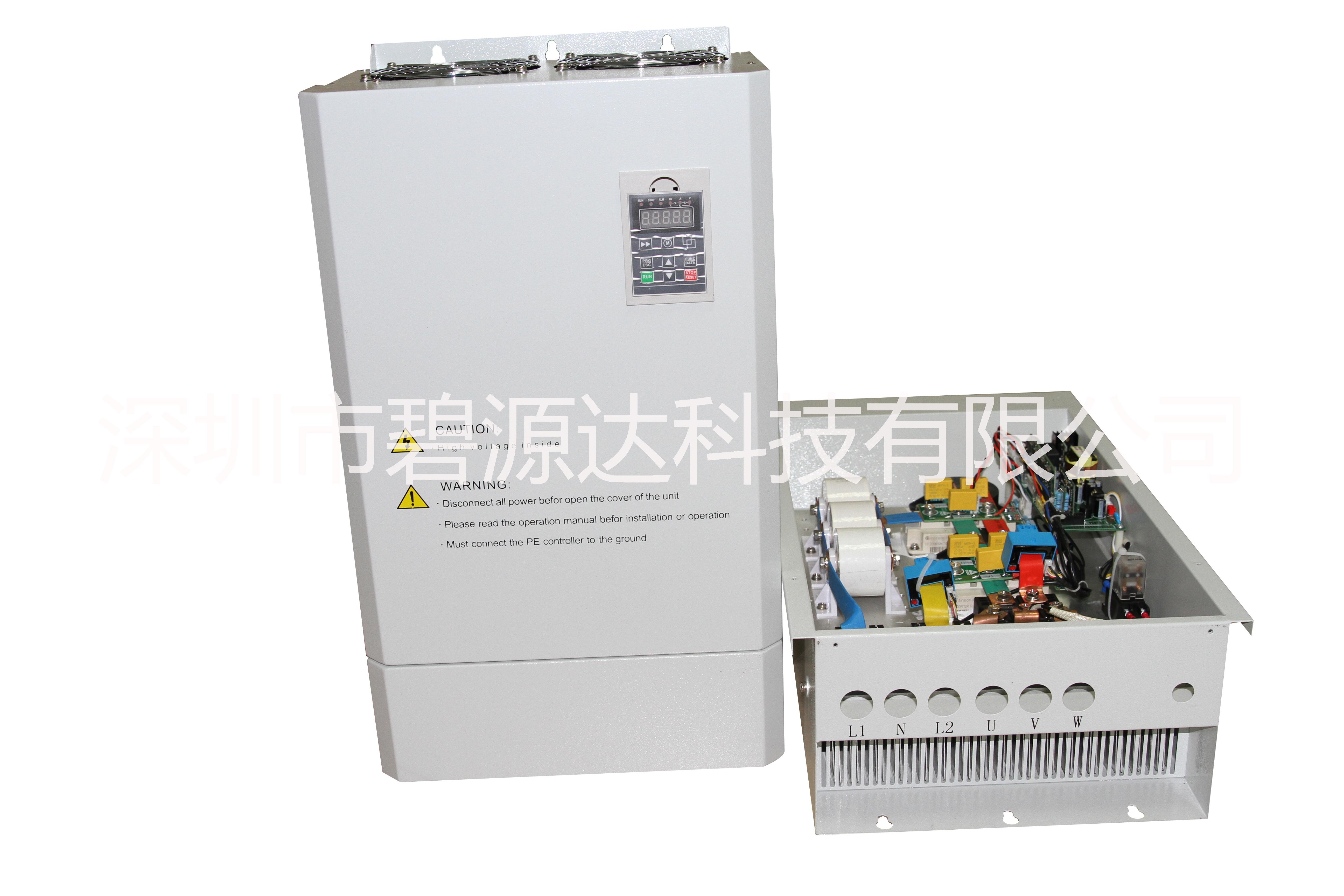

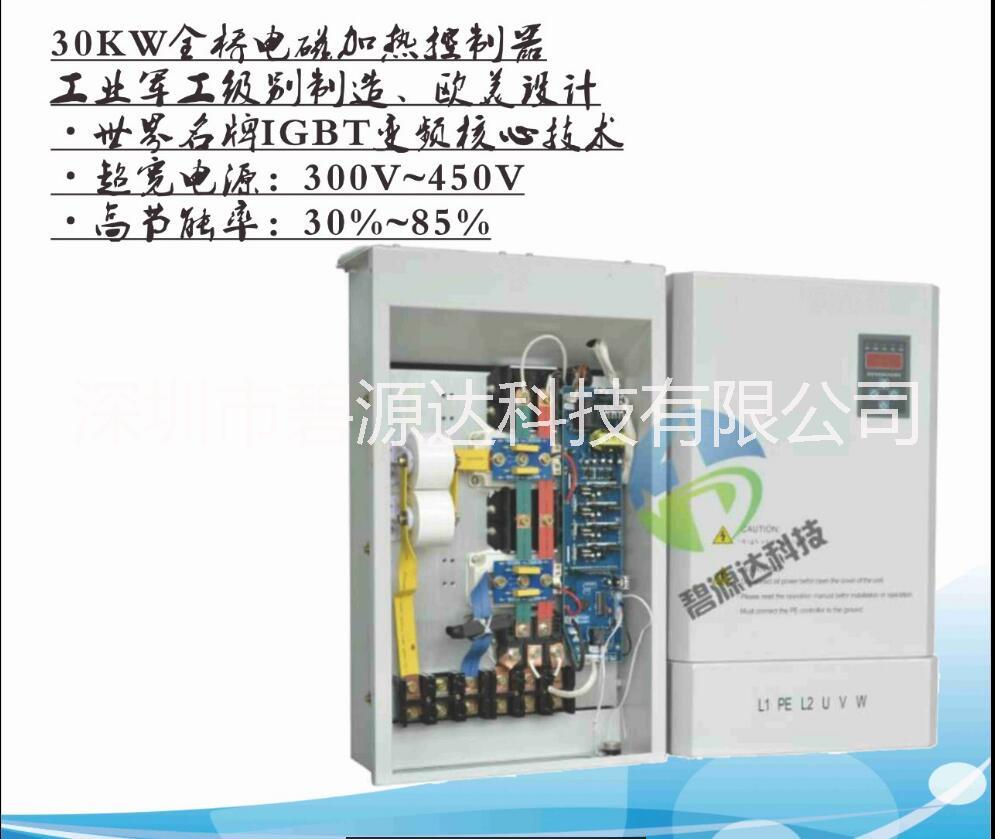

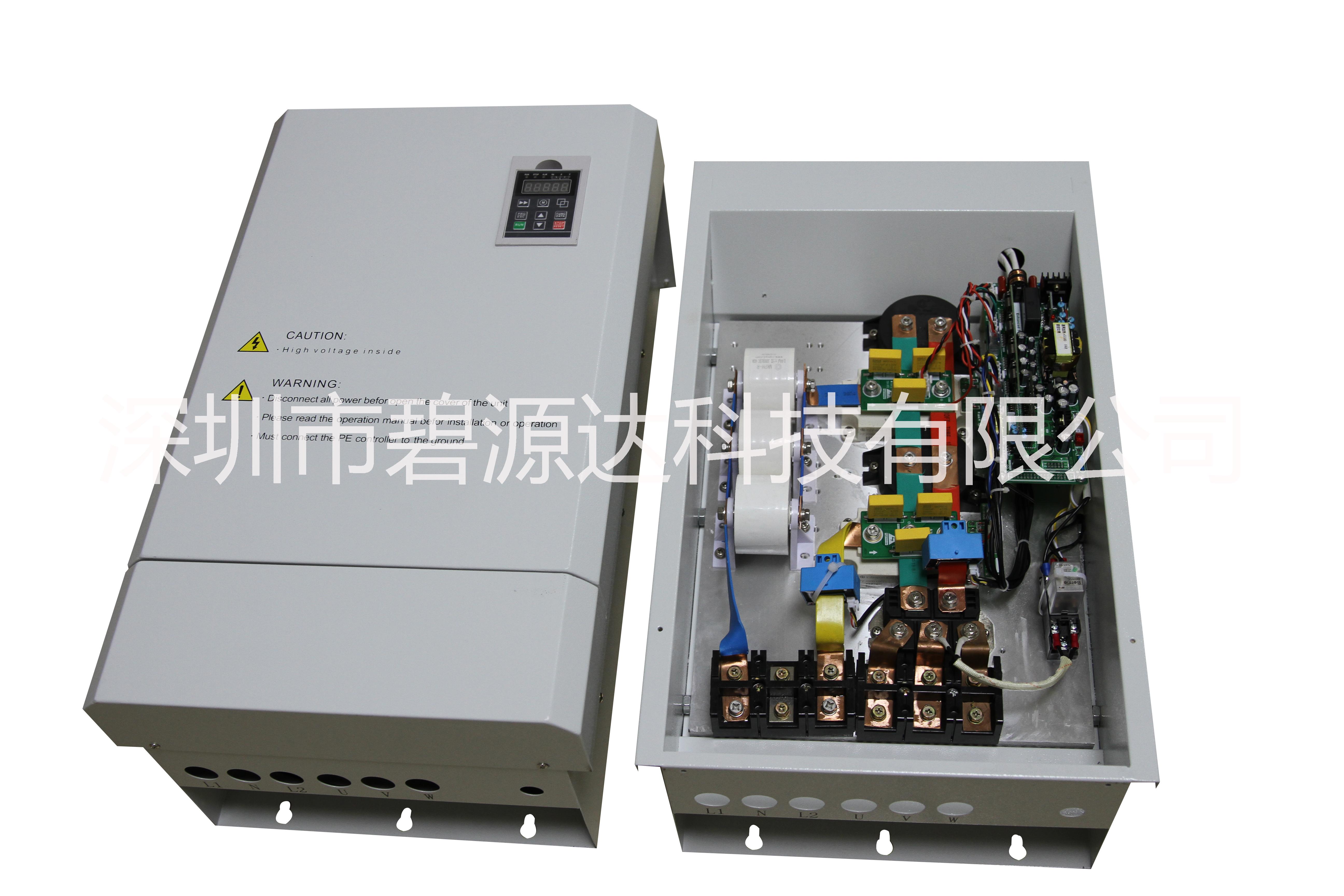

不銹鋼電磁加熱器|廠家直銷|安全節能環保穩定可靠

一、產品電氣規格：

1、額定電壓頻率：380VAC   50Hz /60Hz

2、電壓適應范圍：320V-430V

3、額定功率：根據工件加溫要求

4、工作頻率：5-20KHz  最.佳段10-15KHz

5、安全工作環境溫度：-20℃-45℃;

6、工作濕度：≤95%

7、熱效率≥95%

8、工作電流：90A

9、線圈與被加熱體間距為20-25MM（包好保溫棉的厚度）。

10、接線示意圖(接線說明：面對接線排從左往右1、3腳接線圈；2腳帶溫控的接零線，不帶溫控不接；4、5、6腳接三相380V電源）

二、基本性能概述 ：

1、有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長

2、有缺相保護功能

3、有IGBT過流保護功能

4、有IGBT過溫保護功能

5、有加熱線圈短路保護功能

6、全橋串聯諧振電路拓?fù)?span>,抗干擾能力強

7、采用高性能IGBT驅動芯片驅動

8、自動識別負載及鎖相功能,以使負載端得到最.高功率因數，也使電路精.確控制在弱感性區率工作

9、數臺機芯并聯安裝在同一個加熱管上,互不干擾

10、節電效果好:與目前采用的電熱圈相比,節電可達30%以上

11、安裝方便:可接桶型和平盤型等等結構方式感應線圈

12、運行成本低,維修量少,產品保修1年,終生維護

13、產品尺寸： 機殼長610*寬350*高240

三、產品使用所接負載特性：5130號鋼以及45號鋼類，線圈與工件距離 1.5-3厘米（特殊材料要特殊調試）

1、60KW所接 鋼質感量約120-140uH, 鐵質180- 200uH， 感應線圈線徑不小于25平方毫米（大概42米線左右）

注意：電感量只是應用的其中一個參數而已，具體要實測工作頻率和電流，通過增減線圈匝數來匹配功率，加熱溫度要求高的感量適當減小，工作頻率在10-15KHz范圍內，保持加熱到所需最.高溫度時頻率不低于7KHz（工件溫度升高時等效串聯阻抗R上升，RLC的諧振頻率會降低, 同理R上升，母線電壓不變的情況下電流有所下降是正常的）
