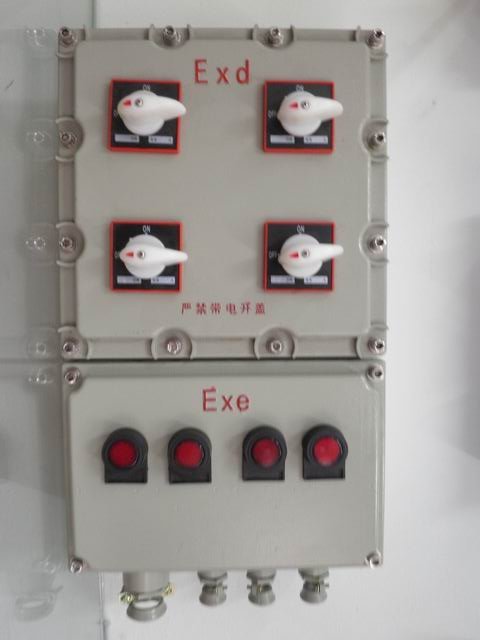

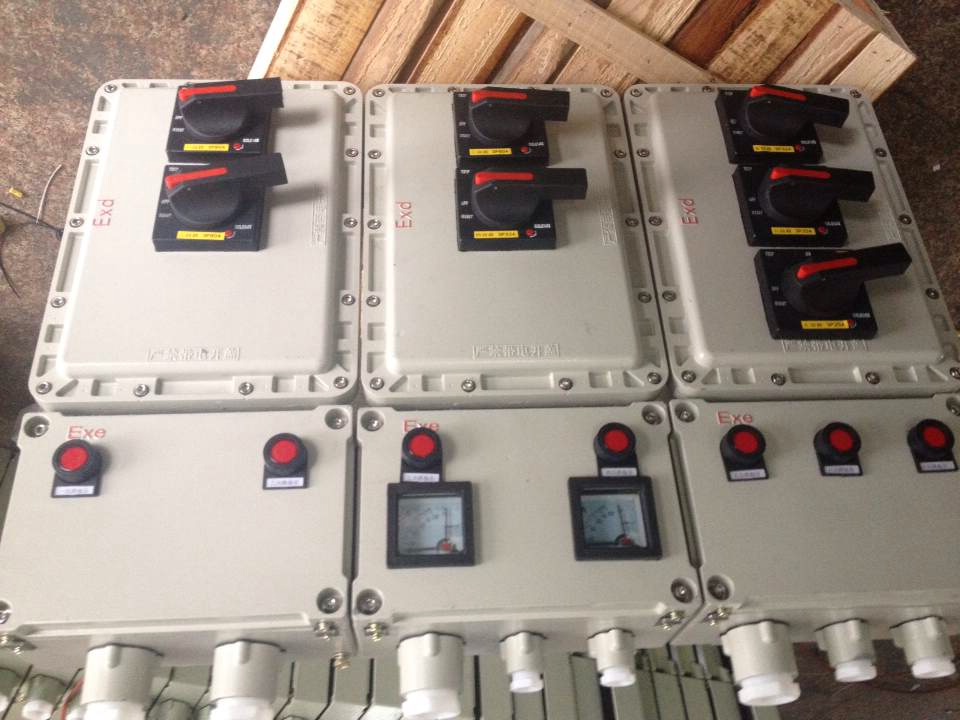

BXMD□系列防爆照明（動力）配電箱

使 用 說 明

1、   用途、工作條件

1．1用途

BXMD□系列防爆配電箱(以下簡稱配電箱），適用于II類B級或C級，T1-T4組以下級別、組別的含有性氣體環境危險場所的1區、2區，用于交流50Hz、額定電壓220或380V的線路中，用于控制電動機的起動、停止，也可用于遠距離控制電動機，具有過載、短路保護功能。

2、工作條件

a．    海拔不超過2000m；

b．  周圍空氣溫度不高于+40℃，不低于-5℃,24小時內平均值不超過+35℃；

c．    周圍空氣相對濕度不超過95%（+25℃）；

d．   在無破壞絕緣的氣體或蒸氣的環境中；

e．    污染等級：3級；

f．    安裝類別：II、III類；

g．   用于戶外的配電箱，太陽輻射1120W/㎡，降雨強度6mm/min；

h．   無顯著搖動和劇烈的沖擊振動的地方；

2、   結構與特點

本配電箱是按照GB3836.1-2000《性氣體環境用電氣設備 部分：通用要求》、GB3836.2-2000《性氣體環境用電氣設備 第二部分：隔爆型“d”》、GB3836.3-2000《性氣體環境用電氣設備 第三部分：增安型“e”》標準設計制造，經檢驗機關檢驗合格，并頒發防爆合格證。

A、外殼采用鑄鋁合金壓鑄成型，表面噴塑。主腔采用隔爆型結構，接線腔增安型結構。內可選配裝斷路器、交流接觸器、熱繼電器、變壓器、熔斷器、Ex防爆控制按鈕、信號燈、轉換開關等。配電箱采用模塊化設計，各種回路可以自由組合，電器元件選型可由用戶而定，其結構緊湊、外形美觀。進出線采用鋼管或電纜布線均可，進出線口方向可由用戶要求而定。

B、非標配電箱：外殼采用鋼板焊接成型，表面噴塑。分主腔和接線腔，均采用隔爆型結構，內可選裝高分?jǐn)鄶嗦菲?、交流接觸器、熱繼電器、控制按鈕、信號燈等元件，通過操作殼蓋上的手柄實現分合，動作性能可靠，并設有指示燈。進出線采用鋼管或電纜布線均可，進出線口方向及內部元件可由用戶要求而定。

3、   主要技術參數

4、拼裝方式可根據用戶要求而定，按用戶提供的線路圖進行設計。

5、安裝與使用

5．1安裝使用產品前應檢查銘牌上的技術數據與使用情況是否相符；

5．2安裝及維修前必須切斷前級電源；

5．3進、出線電纜穿過橡膠密封圈，須用墊圈及壓緊螺母壓緊，保證密封及電纜不得松動；

5．4密封圈在使用過程中出現腐蝕、脆裂、變形、發粘或硬度變化超過出廠時的20%應及時向廠家進行選購并更換，以確保防爆性能可靠；

5．5維護拆卸時注意隔爆面不得磕碰、劃傷、腐蝕，并定期涂204-1防銹油；

5．6配電箱在使用過程中要定期檢查，以保證其良好運行；

5．7非專業人員嚴禁開蓋維修、檢查。

6、訂貨需知

訂貨時應指出產品的完整型號、名稱、規格及訂貨數量。例如：

BXMD51-12K，防爆配電箱,總開關電流100A，分開關10A，30臺
