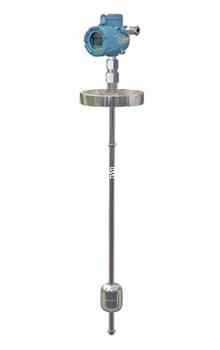

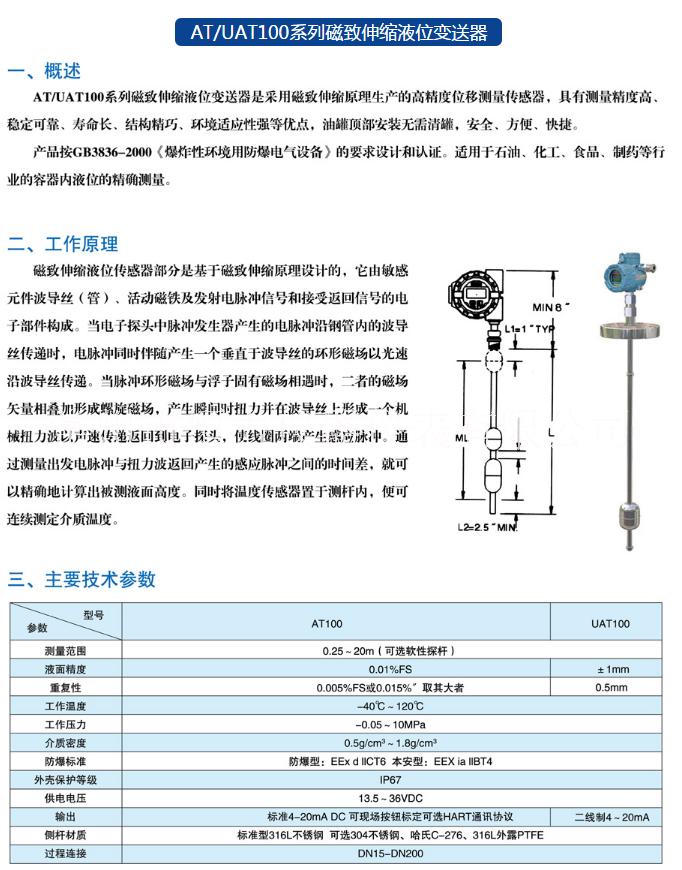

【磁致伸縮液位變送器】AT/UAT100液位計

一、概述
AT/UAT100系列磁致伸縮液位變送器是采用磁致伸縮原理生產的高精度位移測量傳感器，具有測量精度高、穩定可靠、壽命長、結構精巧、環境適應性強等優點，油罐頂部安裝無需清罐，安全、方便、快捷。產品按GB3836-200的要求設計。磁致伸縮液位變送器適用于化工、食品、制藥等行業的容器內液位的準確測量。
二、工作原理
磁致伸縮液位變送器液位傳感器部分是基于磁致伸縮原理設計的，它由敏感元件波導絲（管）、活動磁鐵及發射電脈沖信號和接受返回信號的電子構件構成。當電子探頭中脈沖發生器產生的電脈沖沿鋼管內的波導絲傳遞時，電脈沖同時伴隨產生一個垂直于波導絲的環形磁場以光速沿波導絲傳遞。當脈沖環形磁場與浮子固有磁場相遇時，二者的磁場矢量相互疊加形成螺旋磁場，產生瞬間時扭力并在波導絲上形成一個機械扭力的波以聲速傳遞返回到電子探頭，使線圈兩端產生感應脈沖。通過測量發出電脈沖與扭力的波返回產生的感應脈沖之間的時間差，就可以準確地計算出被測液面高度。同時將溫度傳感器置于測桿內，便可連續測定介質溫度。
