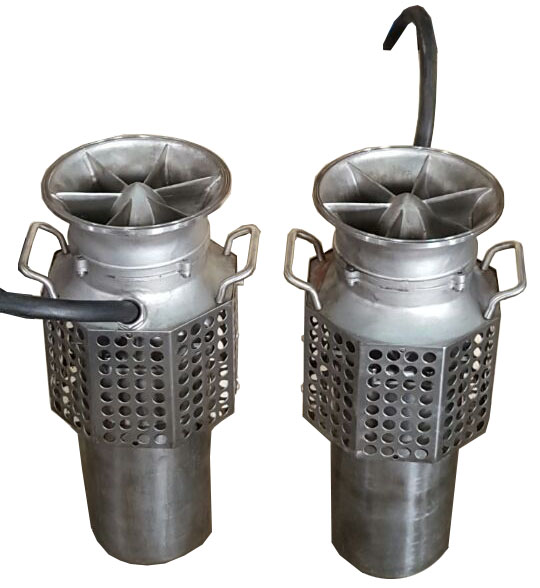

WQQGP超輕型不銹鋼反軸流潛污

一、產品概述：

WQQGP一種超輕型不銹鋼反軸流潛污泵是在引進國外技術的基礎上，結合國內該系列水泵實際使用的需求而自行研發而成的新一代泵類產品，并申請國家實用新型（號：201420744686.0），具有節能效果顯著、體積小、重量輕、效率高等特點。葉輪采用特制的反軸流旋葉式結構，具有重量輕，流量大，效率高的特性，而且采用特制的整體不銹鋼材質或鋁合金不銹鋼組合材質，不僅具有重量輕的功能，還具有耐磨，耐用的特點。
      該系列泵比同功率潛水泵的重量減少了80%左右，體積減少了75%左右。泵出水部分采用快裝接頭連接，可與通用的消防水帶連接；具有現場快速應用的功能，提高使用速度80%左右。該泵水利性能、成熟，產品經測試各項指標均達到有關標準（JB/T5118-2001）規定，產品投放市場后以其獨特的功效、可靠的性能、穩定的質量受到廣大用戶的歡迎和好評。

二、產品特點：

1、獨特的內上出線纜結構，有效的保護了引出電纜線，因采用內上出線纜結構，使引出電纜線避免了被泵滾壓損壞的情況。
2、特別設計彈簧式不銹鋼塑封提手，用的時候可以提泵，不用時可彈回原位，不占空間，不易損壞。
3、采用高速永磁變頻電機及控制器的超輕型反軸流潛污泵比同功率潛水泵的重量減少了80%左右，體積減少了75%左右。泵出水部分采用快裝連接頭連接，可以與外來通用的消防水帶連接；具有現場快速應用的功能提高使用速度80%左右。
4、采用特制異步電機的超輕型反軸流潛污泵比同功率潛水泵的重量減少了50%左右，體積減少了50%左右，泵出水部分采用快裝連接頭連接，可以與外來通用的消防水帶連接；具有現場快速應用的功能提高使用速度80%左右。
5、在實際使用當中，高速永磁變頻的超輕型反軸流潛污泵因具有重量輕、流量大、體積小、效率高、移動方便（一般15KW--18.5KW的泵重量也就在30--35公斤以內，在一般一個人都能提的動的前提下）等特點，可廣泛應用在抗洪搶險、排澇、消防、灌溉等場合。
6、可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行監控，保證泵運行可靠安全。
7、在使用揚程范圍內使用，保證電機運行不過載。
8、采用一種新型超輕型反軸流潛污泵與高速永磁電機以及的永磁電機變頻控制器（一般轉速控制在每分鐘5000轉內，高低速可調以變頻器來控制，頻率在0~167的范圍內可根據使用情況來調節使用）的組合，內部結構采用新型反軸流潛污泵，葉輪采用特制的反軸流式結構，泵出水部分采用卡箍式快裝出水連接頭連接，可以與外來通用的消防水帶連接；具有現場快速應用的功能，提高了使用速度與強度。
9、該系列泵，整體采用特制的不銹鋼材質，或不銹鋼材質與鋁合金組合的形式，不僅具有重量輕的功能，還具有耐磨，耐用的特點。

三、使用范圍：

1、介質溫度不超過60，重度為1.0~1.3kg/dm3,PH值在5~9范圍內。
2、一般情況下，泵必須在使用揚程范圍內使用，保證電機不過載，如需在全揚程范圍內使用，應在訂貨時另行注明，以便廠家制造。
3、在運行過程泵電機電流不得超過電機的額定電流。

四、性能參數表：

型號	口徑 （寸）	流量 （m3/h）	揚程 （m）	轉速 （r/min）	功率 （KW）	效率 （%）	重量 （kg）	同步 變頻控制器	揚程使 用范圍
4WQQGP100-10-7.5BT	4	100	10	5000	7.5	38	20	TB-7.5	2~11
4WQQGP100-15-11BT	4	100	15	5000	11.0	39	22	TB-11.0	2~16
4WQQGP100-20-15BT	4	100	20	5000	15.0	40	25	TB-15.0	2~21
5WQQGP150-12-11BT	5	150	12	5000	11.0	40	25	TB-11.0	2~13
5WQQGP150-15-15BT	5	150	15	5000	15.0	40	30	TB-15.0	2~16
5WQQGP150-18-18.5BT	5	150	18	5000	18.5	40	32	TB-18.5	2~19
6WQQGP200-10-11BT	6	200	10	5000	11.0	40	25	TB-11.0	2~11
6WQQGP200-12-15BT	6	200	12	5000	15.0	40	30	TB-15.0	2~13
6WQQGP200-15-18.5BT	6	200	15	5000	18.5	40	33	TB-18.5	2~16
6WQQGP200-18-22BT	6	200	18	5000	22.0	40	35	TB-22.0	2~19
8WQQGP300-8-15BT	8	300	8	5000	15.0	40	30	TB-15.0	2~10
8WQQGP300-10-18.5BT	8	300	10	5000	18.5	40	33	TB-18.5	2~12
8WQQGP300-12-22BT	8	300	12	5000	22.0	40	35	TB-22.0	2~14
8WQQGP400-6-18.5BT	8	400	6	5000	18.5	40	38	TB-18.5	2~7
8WQQGP400-8-22BT	8	400	8	5000	22.0	40	40	TB-22.0	2~9
8WQQGP400-10-30BT	8	400	10	5000	30.0	40	48	TB-30.0	2~11
10WQQGP500-8-30BT	10	500	8	5000	30.0	40	45	TB-30.0	2~10
10WQQGP600-7-30BT	10	600	7	5000	30.0	40	48	TB-30.0	2~9
10WQQGP600-9-37BT	10	600	9	5000	37.0	40	48	TB-37.0	2~10
10WQQGP600-11-45BT	10	600	11	5000	45.0	40	52	TB-45.0	2~12
