開謹科技KJ0212-175差值應變式大彎板傳感器

一、公司介紹

重慶開謹科技有限公司專注于公路車輛稱重傳感器的研究，并為整機系統商OEM差值應變式彎板稱重傳感器產品。

公司在彎板傳感器研發及制造上具有質量、標準、環境、經驗和人才方面的優勢：公司擁有從事貼片生產20年的技術工人；從事產品生產三十余年的工藝技師；長期從事質量體系工作的生產管理人員；通曉產品研發、制造、應用，從事該行業達30多年的工程師；長期研究彎板傳感器，熟悉標準和應用、通曉范圍內該行業概況的*學者；主要研發人員有主持國家八五科技攻關專題（彎板傳感器）的經歷，研究制造了塊小彎板傳感器(部分輪載型)，創造了中國公路車輛動態稱重的歷史。

我公司推出的KJ0212型差值應變式彎板式全輪載稱重傳感器，技術性能優良，特點突出，創新性地解決了目前市場產品的許多缺陷和應用瓶頸問題。

我們承諾

開謹科技公司力爭成為專業、的傳感器供貨廠商，承諾不生產配套稱重儀器系統，不獨立銷售稱重系統，僅為系統集成商配套傳感器產品。同時，開謹公司的技術人員將為系統集成商提供全方位的技術支持，并與廣大合作商分享數十年來在公路車輛動態稱重方面的寶貴經驗。

二、產品特點：

   1． 采取集點非線性分布支撐，變截面受彎板梯度應變感應方式。通過同相應變的差值獲取輪重數據，取得的綜合參數補償效果。

   2． 全部輪載型，克服車輛走走停停帶來的積分錯誤，有效避免無法稱重的問題。
   3． 高強度純受彎板結構。
   4． Ip68防護等級設計，直接埋設路面，不需要排水槽，不需要預裝任何其它路面支撐結構，可直接在橋面等薄路面上安裝。
   5． 超薄型的結構設計，傳感器厚度小于58mm，開挖深度可小于60mm，施工方便快捷。
   6． 精度高、滯后小，動態響應特性等效到可測車速達160Km/h。
   7． 表面防護性能好，使用壽命長。
   8． 過載能力強。
   9． 滿足動靜態標定要求，傳感器端頭之間拼接效果好。

  10．防凍性能好，因較寬的表面不易造成結冰，適用于嚴寒冰雪天氣。

三、技術指標：

1. 綜合誤差：±2%FS

2.橫向均勻度：±1%FS

3. 輸出電阻：53~70Ω（取決于傳感器長度）

4. 靈敏度：0.05~0.1mV/V（取決于傳感器長度）

5. 絕緣電阻：＞500MΩ（250V DC)

6. 激勵電壓：2.5~10V(DC/AC)

 7. 車輪荷載：20t(極限過載150%FS)

 8.電纜線：直埋雙4×0.75，標準出廠長度6m（可定制）

 9. 重量：約200Kg~300Kg(取決于傳感器長度)

10.尺寸：長度1590mm/1750mm/1850mm/2000mm

                寬度460mm,厚度58mm

11．規格

       KJ0212-1750（標稱長度1.75米）

四、備選精密直流放大器

為用戶提供備選彎板稱重傳感器精密直流放大器，用于傳感器信號的放大。該放大器結構經過特殊設計，將放大器供電、放大電路、信號輸入輸出都分成獨立的隔離倉，各隔離倉之間的導線連接都通過穿心電容，有效的解決了高頻耦合對放大器的干擾影響。

五、產品安裝

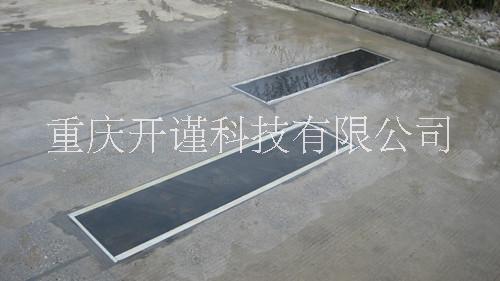

1.交叉安裝

2.平行安裝

六、產品應用

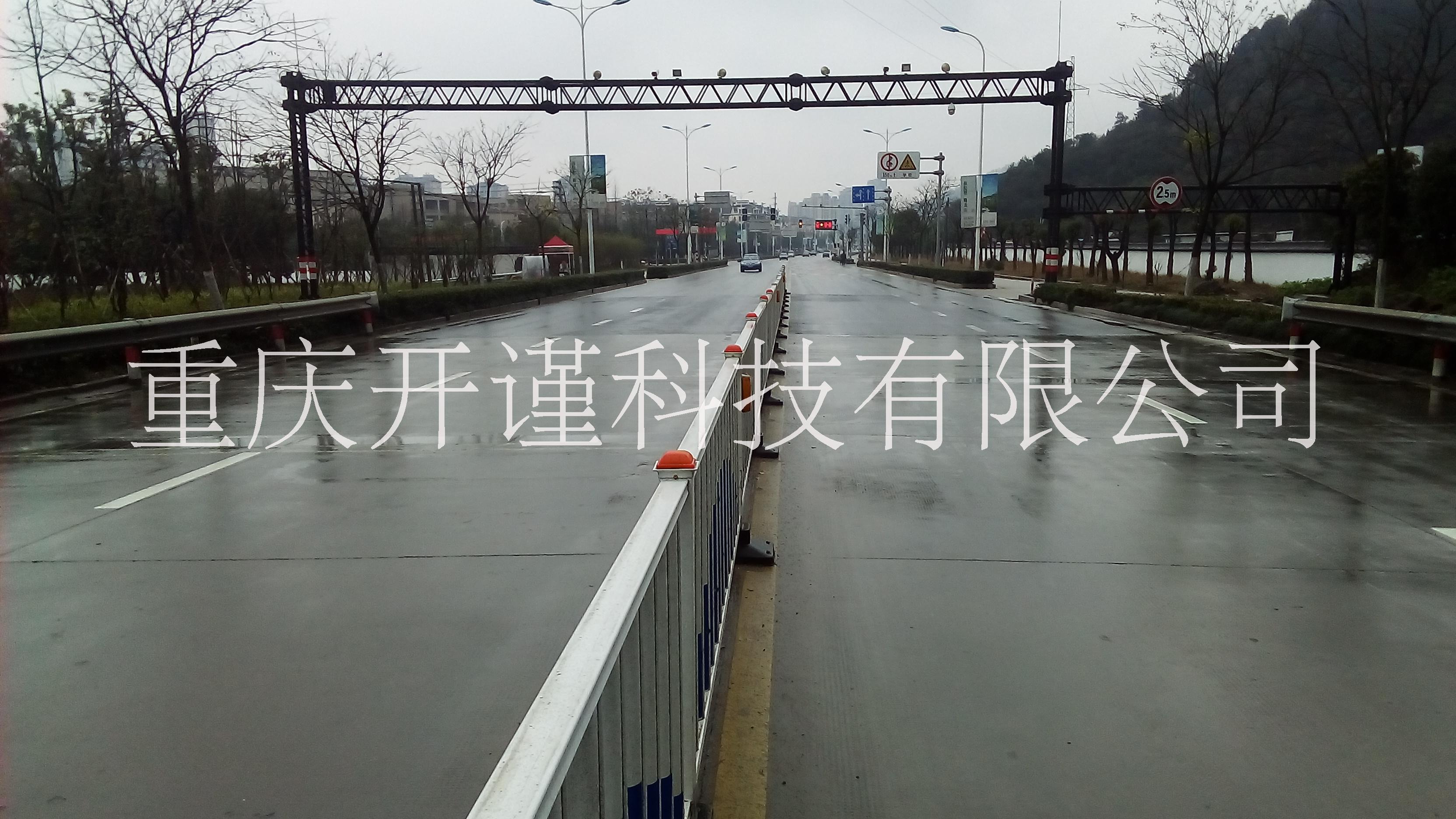

 1、在普通道路安裝：可用于非現場執法系統、貨場物料稱重系統、超限運輸管理系統、計重收費系統等

 2、在橋面等超薄路面安裝：可用于交通流量軸載調查系統、超限運輸管理系統、非現場執法系統等。

 3、在收費站路面安裝：可用于交通流量軸載調查系統、計重收費系統和超限管理系統工程
