遠程控制液壓井蓋自動開閉液壓動力

遠程自動液壓井蓋

設計與采購技術要求指南

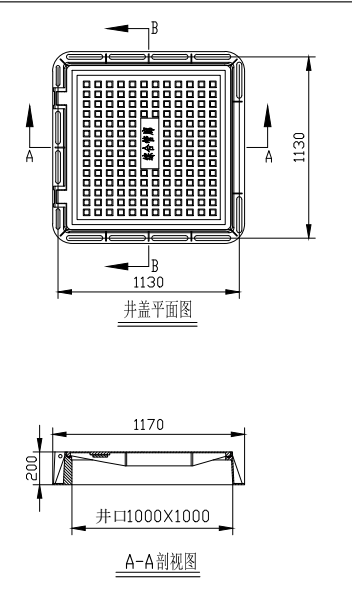

遠程自動液壓井蓋井蓋本體結構

1、 井蓋本體包括井蓋蓋板和井座，需采用球墨鑄鐵鑄造成型（或鋼板焊接成型），美觀，堅固，強度高。井口尺寸要求：方形1000*1000。

2、 井蓋具有防水、防盜、防腐蝕功能。井蓋關閉后可承受10KPa壓強的外水壓力(約1米水深)且不滲漏，外部沒有遠程自動液壓井蓋用設備時，無法強行開啟，表面需進行防腐、防銹處理。

3、 井蓋蓋板需滿足GB/T23858-2009 B125（車行道時滿足D400）荷載要求。

4、 井蓋開啟角度不小于75°，井蓋最快開啟時間小于10秒。

5、 井蓋需預留有類似吊裝耳環等吊裝孔，便于吊裝時連接吊索，以免吊裝時損毀。

遠程自動液壓井蓋的液壓泵站及控制箱

1、 液壓泵站整機功率小于1.1kw，系統使用最遠程自動液壓井蓋高壓力不超過10MPa。

2、 在氣溫低于-10℃的環境下使用時，液壓泵站需配置油溫加熱裝置，以確保液壓泵站正常工作。

3、 液壓泵站的電機單獨設有多功能保護開關，可以實現缺相，過流，短路保護。

4、 液壓泵站需預留有類似吊裝耳環等吊裝孔，便于吊裝入井口內部。

5、 控制箱外接電源：380V±10%，TN-S，50Hz±2%；外殼防護等級：IP54；外形尺寸：不超過W450*D450*H650。

6、 控制箱預留接口，同時滿足I/O、RS485通訊和RJ45以太網（TCP/IP協議）的接線要求。

遠程自動液壓井蓋的控制方式

井蓋開啟/關閉需滿足：⑴、控制中心或分控中心可以遠程開啟/關閉；⑵、現場可以使用手機APP軟件（或者紅外）遙控開啟/關閉；⑶、斷電等緊急狀態下，井口內部可以通過手動泵應急開啟/關閉；⑷、井口外部，可以通過遠程自動液壓井蓋用設備開啟/關閉。

4 質量標準

4.1 井蓋上方表面要求水平，油缸安裝支架要求垂直于井蓋底座。

4.2 井蓋表面鍍鋅層/油漆層完好，表面無刮痕，平面膠涂抹均勻。

4.3 固定井蓋底座的膨脹螺栓安裝緊固，其他各處的固定螺栓安裝牢靠，密封    槽內無異物，密封條全部壓進槽內并不受拉力，粘接處密封條截面應為45度，粘接牢靠。

4.4 液壓膠管連接牢靠，走向美觀，固定液壓油缸的端銷能靈活轉動，活塞桿頂部鎖緊螺母安裝緊固到位，液壓系統無漏油、膠管無老化現象。

4.5 限位開關安裝牢靠并調整到位，感應距離5-10MM。

4.6 泵站擺放平穩、位置合理且統一。

4.7 液壓油保證良好的清潔度并加注到位。

4.8 控制柜面上的電氣元件名稱、標志、編號清晰正確無破損。

4.9 控制柜的信號燈指示正確，柜內的開關、熔斷器連接牢靠，無過熱變色現象。

5.10線纜絕緣良好，泵站正常操作時控制柜內無過熱現象，外觀無膨脹滲油現象，柜內溫度不得超過35攝氏度。

5.11井蓋開閉過程中設備運行平穩，無明顯噪音，時間控制在10S內。

遠程自動液壓井蓋的安全管控

1、 井口需設置異物自動探遠程自動液壓井蓋測裝置：⑴確保井口有人或物品出入時井蓋無法啟動關閉動作；⑵在井蓋關閉過程中檢測到人或物品出入時，井蓋應立即停止關閉動作并退回，以避免人員夾傷或物品損壞。

2、控制箱設有自鎖式緊急按鈕，在緊急情況下可迅速切斷控制電源。
