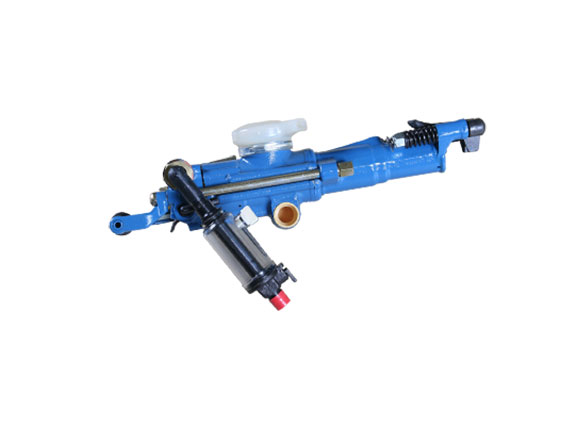

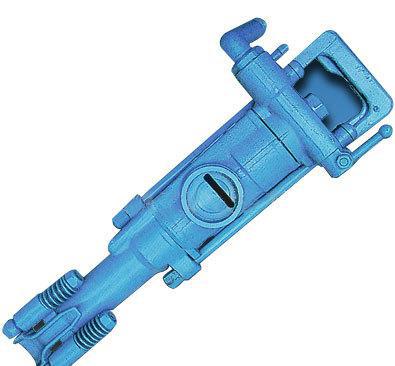

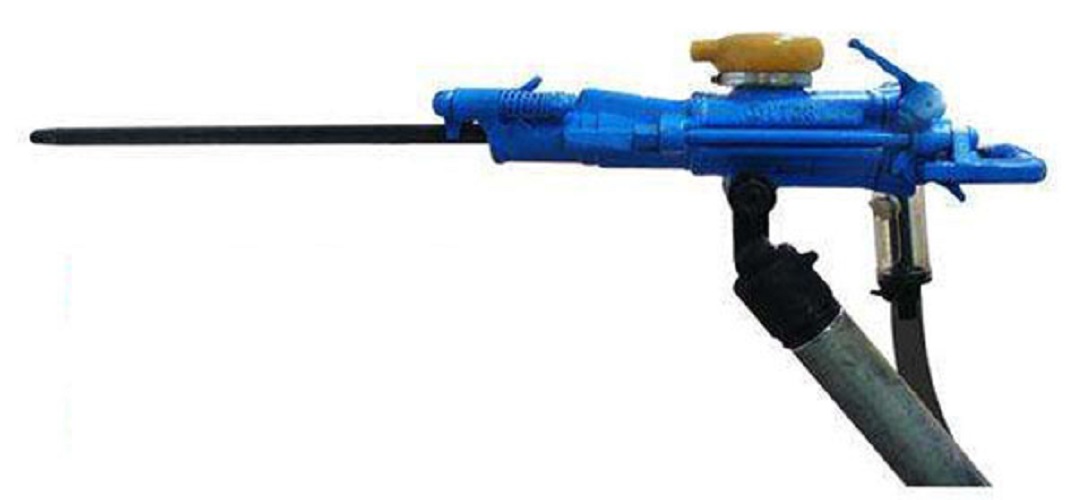

YT28型氣腿式鑿巖機

產品簡介：

YT28型氣腿式鑿巖機，是一種新型、的鑿巖機械。它廣泛應用于采石、開礦、巷道掘進以及各種鑿巖作業中鉆鑿孔，是礦山、水利、建材、能源、交通、及地質工程中不可缺少的重要機具。YT28型鑿巖機適宜于在中硬或堅硬（F＝8～18）的巖石上鉆鑿水平、傾斜和垂直炮孔，炮孔直徑一般為34～42毫米，有效經濟鉆深可達5米。

規格參數：

工作原理：

YT28型鑿巖機是用壓縮空氣推動活塞作往復運動的。沖程時，活塞沖擊釬具鑿碎巖石；回程時，活塞帶動釬具回轉一定角度。連續的沖擊、回轉使釬具在巖石上鑿出圓形炮孔。

（一）活塞沖程

當操縱把置于運轉位置時，壓縮空氣由Ａ進入氣缸后腔，推動活塞前沖。當活塞后緣Ｖ２打開推閥孔Ｔ２時，一部分壓氣經由Ｔ２進入并柜，推閥換向，關閉沖程氣路Ａ（同時打開回程氣路Ｂ），此時，活塞靠慣性及壓氣膨脹作功，繼續前沖，撞擊釬尾，完成沖程運動。

（二）活塞回程

沖程終止，活塞撞擊釬尾后，同時獲得了一定回跳速度。此時，回程氣路Ｂ打開，壓氣經回程氣路Ｂ進入氣缸前腔，推動活塞后退（回程）。當活塞前緣V１打開推閥孔T１時，一部分壓氣經由T１進入閥套，推閥換向，關閉回程氣路Ｂ（同時打開沖程氣路Ａ，氣缸后腔又開始充氣），此時，活塞仍靠慣性及壓氣膨脹作功繼續后退，直至氣缸后腔充氣壓力足夠推動活塞作一循環的沖程運動。

活塞回程中，棘輪爪在塔形彈簧的作用下頂住內棘輪齒面，使螺旋棒不能反向轉動，螺旋母連同活塞一起沿螺旋醋轉動后退，并帶動轉動套、釬套使釬具旋轉。

使用與維護：

（一）注意事項：

1、由于機器出廠時注有防銹油以及運輸、庫存難免侵入灰塵，新機器在使用之前須拆卸清洗內部零件。重新組裝后，使用之前應在低氣壓下（０.３Ｍｐａ）或者開半車運轉３～５分鐘，以檢查是否正常?！?span>

2、連接氣、水管時，應先吹凈管內的贓物，以免雜物進入機內研損機件?！?span>

3、滿潤滑油，并調節好油閥。工作過程中一般應每隔一小時檢查或向注油器內注油一次。嚴禁無油作業！　

4、機器開動時應先小車開動，在氣腿頂力逐漸加大的同時逐漸開全車鑿巖。不得在氣腿推力時驟然開全車運轉，更不應當長時間開全車空運轉，以免零件擦傷和損壞。在拔釬時，應以開半車為宜?！?span>

5、工作結束，應先關閉水管，再經運轉片刻，以吹凈機內殘余水滴，防止零件銹蝕?！?span>

6、經常使用的機器，應注意定期保養和維護。至少每周檢修一次，機內贓物，注意更換損傷和失效的零件。７、已用過的機器，如須長期存放，應拆卸、清洗、涂油封存，放置于陰涼干燥處。

（二）鑿巖機的操作：

1、操縱閥：為了便于操作，ＹＴ２８型鑿巖機的操縱機構全集中在柄體上。操作閥由操縱把控制，是開閉調節鑿巖機運轉力量、氣水聯動、強力吹洗的控制機構。操縱把共有五個位置，每個位置的功能范圍如圖

2、調壓閥與換向閥：調壓閥是調節氣腿推力的裝置，如圖３所示，沿箭頭方向扳動調壓閥，氣腿推力便逐漸增大。換向閥是操縱氣腿快速縮回的裝置。鑿巖機在作業過程中，當氣腿的推進長度不能滿足鑿深要求，需要挪動氣腿換位作第二次推進時，只需勾動推動換向閥從Ａ換到Ｂ位（見圖），氣腿便快速縮回，進行換位（而不需要關閉操縱閥和調壓閥）。

3、注油器：FY200A型注油器，調節油量十分方便。只須用螺絲刀調節調油閥與油閥的錐面間隙（見圖），即可控制注油器的出油量。一般每分鐘耗油量在2.５～３毫升為宜。如果觀察排氣中帶有細膩而均勻的油珠，即表示油量適當。調油閥經調節后要特別注意擰緊螺母，以免螺母松脫和調油閥失靈、丟失等。

拆裝注意事項：

1、閥組：閥組是鑿巖機的重要部件。拆裝時要小心，不可敲擊、磕碰出毛刺。重裝時必須保持零件清潔，裝好后用手輕輕搖動，閥應能在閥柜和閥套間靈活運動（至兩端極限位置）。

2、螺旋母：螺旋母與活塞是左旋螺紋連接，拆裝時要注意旋轉方向。

3、氣（水）管彎頭　拆卸時，先將氣管彎頭或水管彎頭往里推，再用螺絲刀將鋼絲卡環撬出即可取出氣管彎頭或水管彎頭。裝配時，行將氣管彎頭或水管彎頭推到底，用螺絲刀將鋼絲卡環拔入柄體的半圓槽內，再將氣管彎頭或水管彎頭拉出頂住卡環，即可安全使用。

４、整機重裝時，兩側長拉桿螺母必須均勻擰緊，以保證運動部件正常運轉。

技術：

1、接通壓氣之前，應將操縱把及調壓閥手柄回復零位；開車前應檢查各螺紋、卡環聯結是否松脫，以防止工作中不慎傷人?！?span>

2、在鑿巖過程中要特別注意釬桿突然折斷，防止工傷事故的發生。
