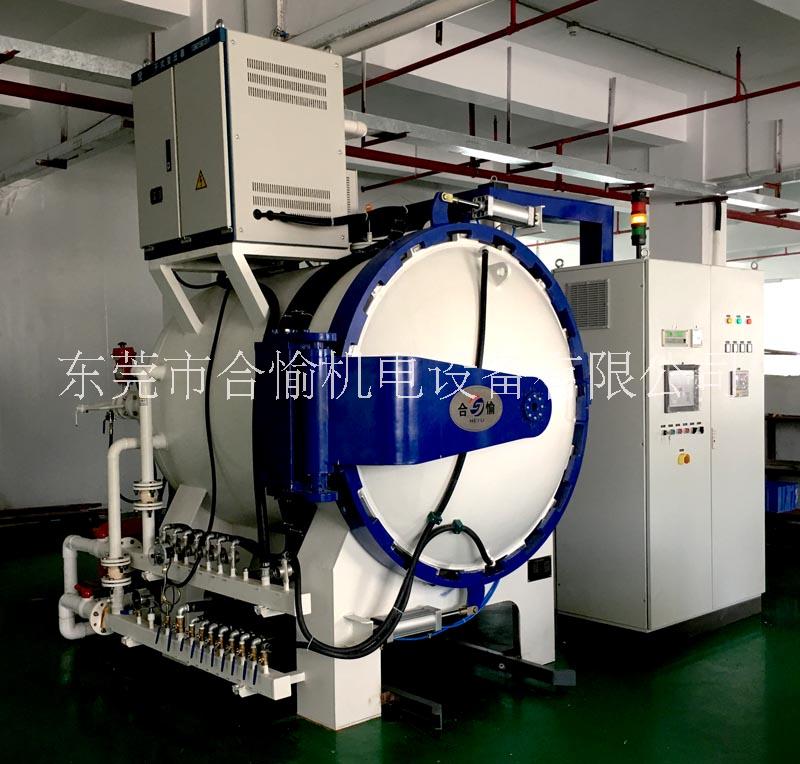

真空臥式單室退火爐

 一、用途：

        主要用于高速鋼、模具鋼、彈簧鋼、冷熱作模具鋼、磁性材料、鈦合金、鈹銅等真空熱處理；可實現回火、退火、釬焊、燒結、去磁等工藝；

二、 結構簡潔：

      加熱系統采用石墨管加熱，石墨硬氈保溫，S型熱電偶+進口控溫儀表測控溫，可控硅調壓器做加熱電源，冷卻系統在原有的結構和選材上做了改進，大大提高了冷卻速度，控制系統采用現場級控制系統，操作簡單方便，采用一鍵式操作，在觸摸屏內部設計有操作界面、報警查詢界面、工藝庫管理界面、維修工程師查詢界面、工藝曲線查詢界面等；并對真空系統、加熱系統增加了保養提醒功能，控制系統增加了缺相保護，斷水自動切換、斷氣自動切換等措施。

三、 參數

     溫度：1300度℃

       控溫精度：±1℃

       爐溫均勻性：±5℃

       極限真空度：1E-1Pa(加擴散泵可抽到：3.0E-4Pa)

       壓升率：0.6Pa/h

       氣冷壓力：標準 2bar（壓力）

四、尺寸規格：

注1：以上參數可能會在設計時做適當調整；注2：爐膽結構選項：A 金屬爐膽、B 石墨硬氈爐膽、C 金屬爐膽、D 石墨硬氈爐膽、

        吹風方式選擇：A 上下吹風、圓周吹風；

注3：加對流方式；
