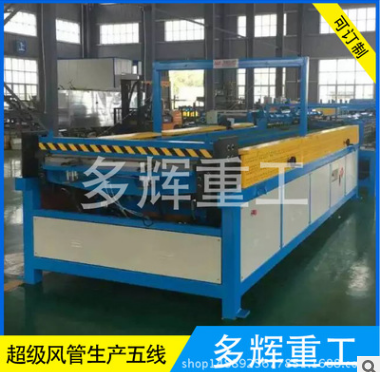

全自動風管生產五線 共板法蘭生產線 風管加工設備 直線生產5線

       馬鞍山多輝重工機械科技有限公司，位于馬鞍山市博望鎮博望區，距祿口機場僅23公里，交通十分便利。

       公司專業研發通風管道加工設備：超級U型風管生產線五線、風管生產線四線、風管生產線三線、風管生產線二線、角鋼法蘭生產線、剪板機、折邊機、咬口機、壓筋機、共板法蘭機、偏三星卷板機、角鐵卷圓機、牛頭剪等機械設備配件等產品。

功能

主要完成共板法蘭/角鋼法蘭或“C”型法蘭成型，日加工能力600-2000平米，風管只要輸入尺寸、生產線自動完成開卷、校平、壓筋、沖角、剪切、聯合咬口、共板法蘭/角鋼法蘭成型或“C”型法蘭成型、折方成型。

性能特點

1.直線型結構、生產流暢、占地小

2.所有軋轆全部采用軸承鋼材質，使用壽命提高5倍以上

3.數控系統增加省料模式，每卷料只有一塊小于20mm的廢料

4.折方伺服送料，定位精準，尤其是在加工“口”字型管道時，優勢明顯

5.采用10寸液晶觸摸屏輸入，并可選配鍵盤雙模式，保證操作的穩定性

6.至少需要1人操作，班產量可達600~2000

7.帶生產記憶功能，具有生產訂單可查詢功能

主要進口配置

1.德國費斯托（FESTO）氣缸

2.北京華德+臺灣液壓系統

3.日本歐姆龍（OMRON）編碼器

4.臺灣上銀（HWIN）直線導軌

5.施耐德電氣系統

基本配置

1.電動卷料架一臺，料盤4個（每卷5-7噸）

2.托料架一個

3.主機一臺（二線主機）

4.機械手抓料定位傳送平臺一個

5.位移式聯合咬口機一臺

6.雙機聯動共板法蘭機一臺

7.雙機聯動角鋼法蘭機一臺

8.伺服送料平臺一個

9.液壓折方機一臺

10.電腦控制系統一臺

主要技術參數

工作示意圖


功能流程圖
