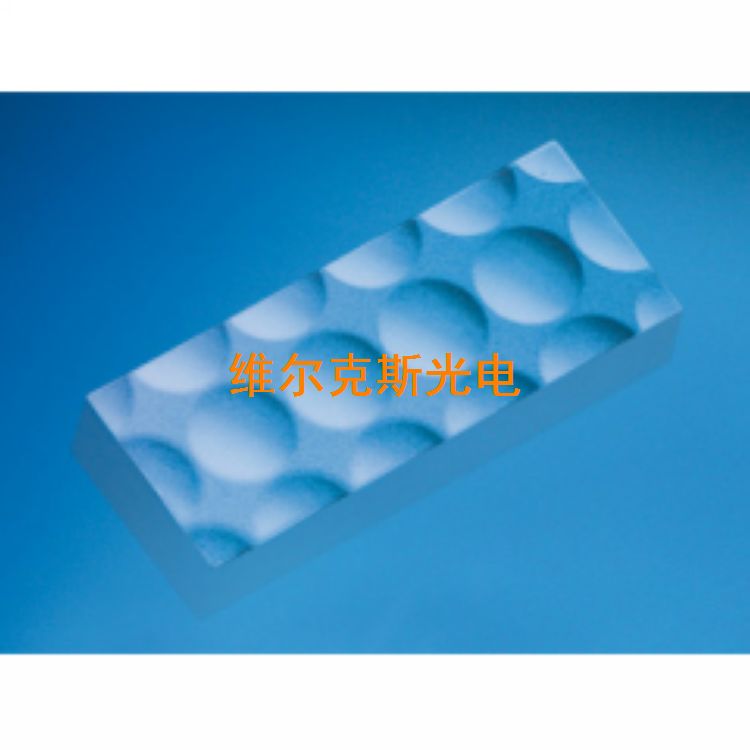

廠家定制：光纖耦合微透鏡陣列，臺階型微透鏡耦合鏡陣列

[微透鏡陣列

光纖耦合微透鏡陣列

微透鏡陣列廠家]

深圳市透鏡陣列廠家

采購數量

1 - 10片

10 片以上

價格

￥3500.00

￥3000.00

運費： 廣東深圳市龍崗區 | 賣家支付運費

購買數量： 庫存 1000片

在線詢盤聯系廠家：13691916712

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[微透鏡陣列光纖耦合微透鏡陣列微透鏡陣列廠家]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（廠家定制：光纖耦合微透鏡陣列，臺階型微透鏡耦合鏡陣列）

型號： ML-SS-100-1
品牌： 維爾克斯光電
加工定制： 是
材質： 熔融石英光學玻璃
外形尺寸： 10×10mm
適用范圍： 190nm-10.6um
裝箱數： 1
規格： 微透鏡陣列光纖耦合

微透鏡陣列，微透鏡列陣，耦合鏡陣列，準直鏡陣列，透鏡陣列，復眼透鏡，蜂眼透鏡，蠅眼透鏡，微透鏡臺階型微透鏡連續面型微透鏡微光學元件

光纖耦合微透鏡陣列，光纖通信，光纖耦合微透鏡

非球面柱面透鏡（FAC/SAC) 半導體激光，快慢軸準直鏡，柱面透鏡陣列

隨著科技的進步，人類不斷發明出各種集成度高、功能復雜的系統。在這個過程中，元件小型化、功能多樣化、模組集成化是重要的發展趨勢。微光學元件（微透鏡）是光學小型化、集成化的一種代表性器件。微透鏡是基于計算機輔助設計和微米級加工技術制成的平面浮雕型元件，微光學技術相對于傳統的光學冷加工具有明顯的優勢。微透鏡依然是基于傳統的何光學/折射光學的原理，相對于傳統光學元件實現了更小、更輕、和集成度更高的設計，而且微透鏡陣列易復制、造價低、可任意波面變換。從而使光學工程與技術邁上新的臺階。

經過多年的努力，維爾克斯光電已經掌握了多種微光學元件和衍射元件的設計理論及方法，開發出多款專業的微光學光學設計軟件。我們在掩膜板、刻蝕、微光學元件的面型工藝上也積累了非常豐富的經驗，目前能夠制備2臺階、4臺階、8臺階、16臺階和32臺階的微光學結構。一次加工的面積可達可達到150mm(6英寸)，最小可切割出1mm或2mm的小鏡片，用于滿足不同的需求。經過多年的沉淀，我們先已經擁有數百種標準的微透鏡規格。

維爾克斯光電出產的微透鏡加工精度高、工藝成熟，產品品質穩定可靠。我們擁有強大的定制能力，能夠定制各種微透鏡陣列和衍射光學元件。通過標準化的設計、加工流程，通常只要一個月時間就可以讓用戶獲得效果滿意的定制產品，獲得了客戶的廣泛好評。

微光學元件的主要參數：

顧名思義，微透鏡陣列就是有許多微小的透鏡按一定規律排列而成的陣列。主要有如下參數：

1. 微透鏡的形狀，柱透鏡、球面鏡、非球面透鏡、非柱面透鏡、像散透鏡

2. 微透鏡的周期（子單元口徑）、焦距、刻蝕深度（高度）、曲率半徑

3. 微透鏡的排布：正方形陣列、六邊形排布、啁啾排布，隨機排布等各種排布

4. 整個鏡片的尺寸、厚度

5. 材料：玻璃、石英、鍺、ZnSe、硅、K9

6. 面形：對于衍射元件，一般有連續面型和非連續面形（臺階型）兩種結構，連續面型可實現色差，適用于寬波段系統成像、螺旋相位片等應用

微光學元件的加工能力

維爾克斯光電在微透鏡和衍射元件方面具有很強的加工能力，不僅能夠加工2~32臺階的臺階型微透鏡，也能加工各種連續面型的微透鏡。

微透鏡的波段范圍覆蓋190nm~10600nm的范圍，匹配各種常用激光器的波長。每個微小透鏡/子單元的尺寸最小可以做到1um，通常在1~5000um，形狀可以為圓形、正方形、長方形、六邊形或其它用戶的形狀。我們可以通過套刻刻蝕的工藝完成多臺階結構的制作，目前2臺階、4臺階、8臺階、16臺階和32臺階的工藝都已經非常成熟，衍射效率可以做到95%。對于連續面型結構，我們可以做到數值孔徑：0.01~0.5，面形誤差：<2%。

微透鏡陣列的應用領域

微透鏡由于順應了小型化、集成化的趨勢，而且具有設計自由度大的特點。目前，微透鏡和衍射元件已經能夠實現激光勻化、分束和光束聚焦、成像、準直等功能，在多個領域的應用都展現出了明顯優勢。

1）高靈敏度成像，也稱為CCD列陣光聚能，就是把光線聚焦到CCD陣列的有效探（和諧）測面積上，極大的提高成像靈敏度；對于紅外線同樣適用，也可稱為紅外焦平面探（和諧）測

2）光纖通訊、光通信、光纖耦合，對激光進行準直和聚焦，通過精準的光學設計耦合到光纖中，這個應用也是我們目前研發的重點，希望能夠國內有實力的光通信企業一起合作

3）激光美容設備，比如激光去斑、激光脫毛等，主要用到微透鏡的勻化和分束功能

4）激光探（和諧）測，3D體感，AR，VR，

5）激光顯示，三維顯示，光場相機

6）波前傳感，數字無掩膜光刻系統，其它各種科研應用

微透鏡陣列的標準規格：

通過幫助客戶開發各種微光學元件和衍射元件，我們已經形成了標準化、系列化的微透鏡產品，目前有上百種標準規格。同時，我們也在不斷提升自身的加工和設計能力，始終快速響應客戶的各種定制需求。

方形透鏡陣列正方形排列：

微透鏡型號	子單元形狀	子單元尺寸（子口徑）	焦距	鏡片尺寸	中心波長
ML-SS-32-0.08	正方形	32μm	0.08mm	10×10mm	633nm
ML-SS-32-0.16	正方形	32μm	0.16mm	10×10mm	633nm
ML-SS-50-0.3	正方形	50μm	0.3mm	10×10mm	633nm
ML-SS-64-0.45	正方形	64μm	0.45mm	12×12mm	633nm
ML-SS-75-0.75	正方形	75μm	0.75mm	10×10mm	633nm
ML-SS-100-0.5	正方形	100μm	0.5mm	10×10mm	633nm
ML-SS-100-1	正方形	100μm	1mm	10×10mm	633nm
ML-SS-100-3	正方形	100μm	3mm	10×10mm	633nm
ML-SS-108-3	正方形	108μm	3mm	10×10mm	633nm
ML-SS-120-2.4	正方形	120μm	2.4mm	10×10mm	633nm
ML-SS-150-3	正方形	150μm	3.0mm	10×10mm	633nm
ML-SS-200-7.9	正方形	200μm	7.9mm	8×8mm	633nm
ML-SS-237-7	正方形	237μm	7mm	10×10mm	633nm
ML-SS-250-5	正方形	250μm	5mm	10×10mm	633nm
ML-SS-250-5	正方形	250μm	5mm	10×10mm	633nm
ML-SS-250-10	正方形	250μm	10mm	10×10mm	633nm
ML-SS-275-8	四邊形	275μm	8mm	Φ14mm×3	1064nm
ML-SS-300-5	正方形	300μm	5mm	10×10mm	633nm
ML-SS-300-5	正方形	300μm	5mm	10×10mm	633nm
ML-SS--300-10	正方形	300μm	10mm	10×10mm	633nm
ML-SS-300-30	正方形	300μm	30mm	10×10mm	633nm
ML-SS-310-10	正方形	310μm	10mm	10×10mm	633nm
ML-SS-310-10	正方形	310μm	10mm	10×10mm	633nm
ML-SS-310-7	正方形	310μm	7mm	10×10mm	633nm
ML-SS-310-7	正方形	310μm	7mm	10×10mm	633nm
ML-SS-500-15	正方形	500μm	15mm	10×10mm	633nm
ML-SS-500-30	正方形	500μm	30mm	10×10mm	633nm
ML-SS--500-30	正方形	500μm	30mm	12×12mm	633nm
ML-SS-500-35	正方形	500μm	35mm	12×12mm	1550nm
ML-SS-500-50	正方形	500μm	50mm	10×10mm	633nm
ML-SS-550-35	正方形	550μm	35mm	12×12mm	1550nm
ML-SS-600-25	正方形	600μm	25mm	10×10mm	633nm
ML-SS-1000-30	四邊形	1000μm	30mm	Φ30mm×5	1064nm
ML-SS-1000-30	正方形	1000μm	30mm	12×12mm	1550nm
ML-SS-1000-35	正方形	1000μm	35mm	12×12mm	1550nm
ML-SS-1015-61	正方形	1015μm	61mm	10×10mm	650nm
ML-SS-1015-153	正方形	1015μm	153mm	10×10mm	650nm
ML-SS-1100-153	正方形	1100μm	153mm	10×10mm	650nm
ML-SS-1500-153	正方形	1500μm	153mm	10×10mm	650nm
ML-SS-1750-90	正方形	1750μm	90mm	Φ20mm×3	1064nm

六邊形排列：

微透鏡型號	子單元形狀	子單元尺寸（子口徑）	焦距	鏡片尺寸	中心波長
ML-H-1000-30	六邊形	1000μm	30mm	12×12×2mm	450nm-2800nm
ML-H-1000-40	六邊形	1000μm	40mm	Φ16mm×2	450nm-2800nm
ML-H-1000-50	六邊形	1000μm	50mm	Φ16mm×2	450nm-2800nm
ML-H-1680-29.7	六邊形	1680μm	29.7mm	Φ14mm×3	550nm
ML-H-1680-69.8	六邊形	1680μm	69.8mm	Φ20mm×3	500nm

方形排列：

微透鏡型號	子單元形狀	子單元尺寸（子口徑）	焦距	鏡片尺寸	中心波長
MLD-S-500-3	正方形	500μm	3mm	12×12×1.0mm	633nm
MLD-S-400-4.5	正方形	400μm	4.5mm	15×15×0.4mm	9.2-9.4μm
MLD-S-300-10	正方形	300μm	10mm	20×20×1.0mm	9.2-9.4μm

六邊形排列：

微透鏡型號	子單元形狀	子單元尺寸（子口徑）	焦距	鏡片尺寸	中心波長
MLD-H-600-30	六邊形	600μm	30mm	20×20×1.0mm	1064nm

我們還可以提供柱透鏡列陣、四邊形微透鏡列陣、六邊形微透鏡列陣、任意排布任意面形微透鏡列陣。

光纖通訊微透鏡、微透鏡在光纖通信中的應用

電信用微透鏡陣列，光纖耦合用微透鏡陣列，

光纖通訊技術是互聯網的基礎，是構建現代人類明文的重要基石。由于光纖通信高精度、高度穩定性的要求，所用的元件必須滿足在各種溫濕度環境下的適用性要求，光纖通訊行業對各類元件的評估非常嚴苛。對于光纖耦合元件，目前基本都選用玻璃材質以保證穩定性和耐久性，用微透鏡的方法加工。

光纖耦合透鏡長期被少數國外公司壟斷，例如JapanCell，Power Photonic，SUSS，Axetris都憑借著自己的技術優勢，賺取高額的利潤。維爾克斯光電經過多年的攻堅，在原來全套微光學加工工藝的基礎上，自主研發并掌握了玻璃模壓法。我們的玻璃模壓法客服了傳統微加工刻蝕的方法成本昂貴的缺點，同時保留了加工精度高、一致性好的優點，為微光學元件大規模、低成本的生產打下了堅實基礎。我們希望和國內的光通信企業一起合作，提供、長壽命、低成本的光纖耦合透鏡，為中國光通信事業的發展貢獻力量。

維爾克斯光電采用環境及溫度耐抗性方面優越的玻璃材料，以精密模壓技術生產達到光通訊標準的微型透鏡陣列。經過優化的光纖耦合陣列能夠有效的將光耦合進單模光纖陣列，可用于各類光通訊應用。例如

光纖耦合透鏡，光纖耦合鏡陣列

通訊用準直儀

WSS系統(波長選擇開光)

通訊用連接器鏡片

R/OADM系統

光互連

高性能光通訊

維爾克斯光電光纖耦合鏡特點

小尺寸、結構緊湊

插入損耗低

高度均勻的曲率半徑，二次曲面系數，間距
