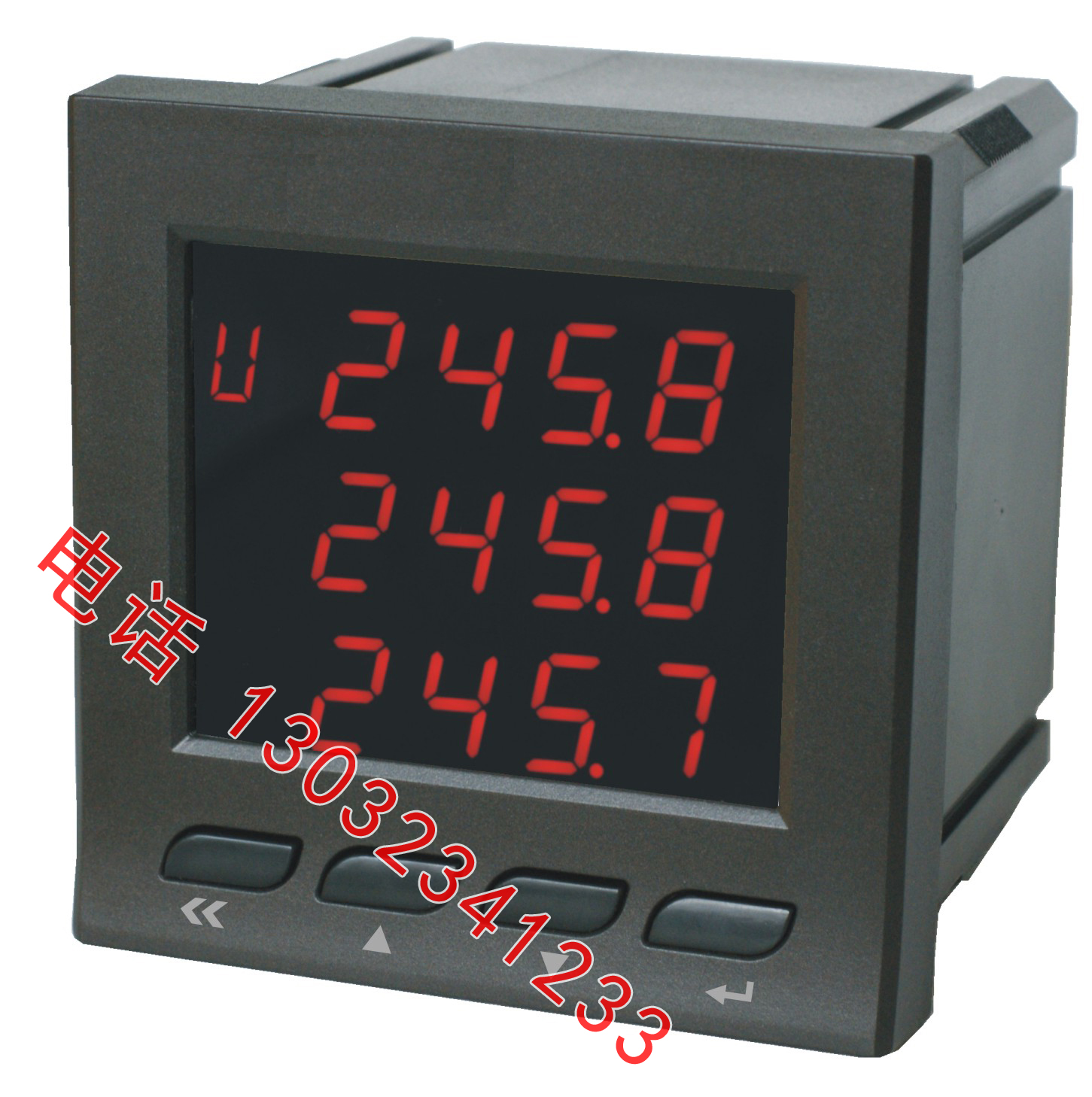

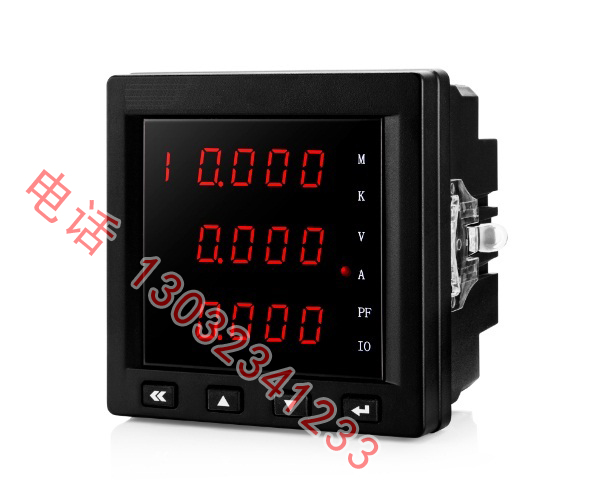

一、產品概述

該系列多功能智能電力儀表是采用進的微電子技術、計算機技術和SMT制造技術，由我公司精心設計和制造的新一代測控儀表，它可以直接地測量每一相電壓、電流 、有功功率、無功功率等；采用成熟的電能表技術，能夠準確的計量有功電能、 無功電能。 全部性能指標符合GB/T 17215《1級和2級靜止式交流有功電度表》國家標準對電度表的各項技術要求和IEC61036要求，并具有RS485通訊接口,其性能穩定、度高、操作方便，顯示直觀，是適應現代管理的測控儀表 。

二、主要功能

2.1 測量功能

    A. 電壓測量（KV）：

      ①三相三線  Uab，Ucb精度等級 0.2

      ②三相四線  Ua，Ub，Uc精度等級 0.2

    B. 電流測量(A)：

      ①三相三線  Ia，Ic精度等級 0.2％

      ②三相四線Ia ，Ib，Ic精度等級 0.2％

    C. 有    功（Kw）：精度等級 0.5

    D. 無    功（Kvar）：精度等級 1.0

    E. 有功電能（Kw.h）：精度等級0.5

    F. 無功電能（Kvar.h）：精度等級1.0

    G. 功率因數（COSΦ）

    H. 頻率（Hz）

 I. 4-20mA模擬量變送輸出

    J. 繼電器報警輸出

    K. 無源開關量輸入

2.2 通訊功能

本裝置提供串行異步半雙工RS485通訊接口， MODBUS-RTU通訊協議。

三、性能參數

3.1 電氣參數

    A. 裝置工作電源:AC85～265V DC110V～350V

    B. 絕 緣 電 壓:≥2000VAC

    C. 電壓測量范圍： AC0 - 400V

    D. 電流測量范圍: 二次電流為5A

3.2 氣候條件

    A. 正常工作溫度：  -10℃～+45℃

    B. 極限工作溫度：  -25℃～+60℃

    C. 存儲和運輸溫度：-25℃～+70℃

    D. 年平均濕度：   ≤75%

結構尺寸表
