多業務視音頻光端機

功能選項：視頻，音頻，電話，開關量，以太網，數據。

產品詳情:

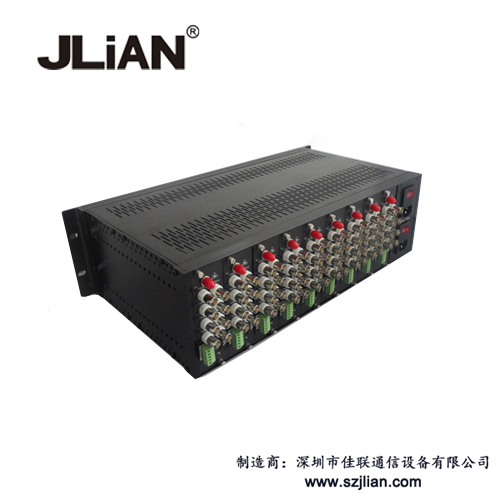

      佳聯通信16路多業務視頻光端機是我公司獨立研發的具有一系列功能齊全的全數字視頻光纖傳輸設備，在一根光纖上可同時傳輸16路（10Bit）非壓縮視頻信息和16路正向音頻信號?？筛郊舆x擇數據、開關量、電話、以太網等功能，它采用全數字視頻無壓縮傳輸技術，高質量的視頻效果可滿足用戶的需求 , 即插即用的設計使得安裝簡便易行 , 無需進行現場調節 , 其光模塊和核心電路均采用進口元器件，穩定性高，所有的光、電接口均符合，適用于不同的工作環境。
       本產品是在多路視頻光端機基礎上，通過小型化和優化設計后的技術結晶。產品具有優良的性價比，可以完全取代傳統的小容量PFM 模擬光端機產品，而且性能更穩定、技術指標更優越?，F(xiàn)場開通時支持即插即用，不需要進行任何光電調整；現場接線方便；具有電源、光路和數據環路指示；可選獨立桌面式安裝和模塊式機架密集安裝兩種結構形式。本款產品主要用于遠距離光纖傳輸監控系統,如安防監控、高速公路、自動化、智能小區、海關、電力、水利、化工等諸多領域。
產品特點
10 位數字編碼及無壓縮式視頻傳輸
支持任何高分辯率視頻信號
5Hz-10MHz 視頻通道
自動兼容 PAL 、NTSC 、SECAM 視頻制式
帶 APC 電路，輸出光功率恒定，動態范圍大
在光功率允許范圍內視頻質量與傳輸距離無關
支持視頻、數據、音頻的并行傳輸，雙向/單向可選
使用過程中無需停機維護，可帶電熱插拔
千兆光纖傳輸，大容量，易升級
電源和其它參數狀態指示的 LED 可監視系統的運行狀況
支持任何高分辨率視頻信號
支持視頻無損再生中繼
支持RS232/RS485/RS422或曼徹斯特 碼

自適應技術，使用時無需進行現場的電氣或光學調節
工業級模塊化設計使設備可靠靈活
可自動恢復過載保護
獨特全內置電源設計
支持用戶定制
適用環境
安防系統
電視醫療
高保真視頻電視電話會議
樓宇實時監控控制系統
智能交通監控系統（ ITS）
遠程多媒體教學 / 校園監控
長距離廣播電視傳輸系統

光纖特性
波 長： 單模1310nm/1550nm；
多模850nm/1310nm
光纖： 多模，單模
發送功率： -9dBm/-5dBm
傳輸長度： 0-100km
接收靈敏度： 優于-36dBm
連 接 器： SC/FC/ST
特點：可根據用戶需求定制為不同的接口類型。

視頻特性
視頻接口數： 16路視頻
視頻接口形式： BNC
信號制式： PAL/NTSC/SECAM
標稱輸入輸出電平： 1Vp-p
視頻輸入 / 輸出阻抗: 75Ω不平衡)
視頻輸入 / 輸出電壓: 1VP - P(峰- 峰值)
視頻帶寬： 8MHz
視頻采樣： 15MHz高速采樣
微分增益：（ 10%-90%APL） DG <1%( 典型值)
微分相位： （ 10%-90%APL） DP <0.7o( 典型值)
視頻信噪比 (加權)： S/N ≥ 70dB （光學鏈路損耗時）
色亮度延時差10ns（典型值）

色亮度增益差：±10%（典型值）
注：支持正向、反向、雙向視頻。
音頻特性
音頻通道數：16路正向音頻
每通道帶寬：20Hz~20KHz
采樣頻率：96KHz
量化等級：24bit
輸入阻抗（Line-in）：47KΩ/非平衡
輸出阻抗（Line-out）：10KΩ非平衡
標稱輸入輸出電平：2Vp-p
非平衡加權信噪比：75dB（典型值）
總諧波失真：0.1%（典型值）

數據特性（可選）
數據通道數：2路數據
接口類型：RS232/RS485/RS422/ Manchester碼
數據接口端子：標準工業接線端子或RJ45
接口信號： RS-232、RS-422、RS-485 、曼碼/ Biphase、
接口特性： 滿足ITU-T V.24標準
連接方式： DCE
碼速率： 0～256Kbps
誤碼率：≤10-9
注：支持正向、反向、雙向數據。
音頻特性
音頻通道數：2路雙向音頻
每通道帶寬：20Hz~20KHz
采樣頻率：96KHz
量化等級：24bit
輸入阻抗（Line-in）：47KΩ/非平衡
輸出阻抗（Line-out）：10KΩ非平衡
標稱輸入輸出電平：2Vp-p
非平衡加權信噪比：75dB（典型值）
總諧波失真：0.1%（典型值）
開關量接口參數（可選）
響應時間： <0.5ms
開關接口： 光MOS繼電器 350V/120mA
物理接口： RJ45
電話接口----FXO/FXS接口參數（RJ45/RJ11）（可選）
FXS電話口
振鈴電壓： 75V
振鈴頻率： 25HZ
二線輸入阻抗： 600Ω(摘機)
回 損： 40 dB
FXO交換機接口
振鈴檢測電壓： 35V
振鈴檢測頻率： 17HZ-60HZ
二線輸入阻抗： 600Ω(摘機)
回 損： 40 dB
特點：可選 RS232/RS485/RS422 等不同類型的數據接口，或同時具有。
以太網數據接口參數（RJ45）
速 率： 10/100M自適應
協 議： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
物理接口： RJ45座, 支持Auto-MD IX
工作模式： 全雙工/半雙工自適應
一般指標
環境溫度： -30 ℃～+75 ℃
貯存溫度： -40 ℃～+85 ℃
相對濕度： 0～95% (無冷凝結)
額定供電電壓： AC220V/50Hz
內部電源功耗： 1.5 W
MTBF：≥10⁵ 小時
