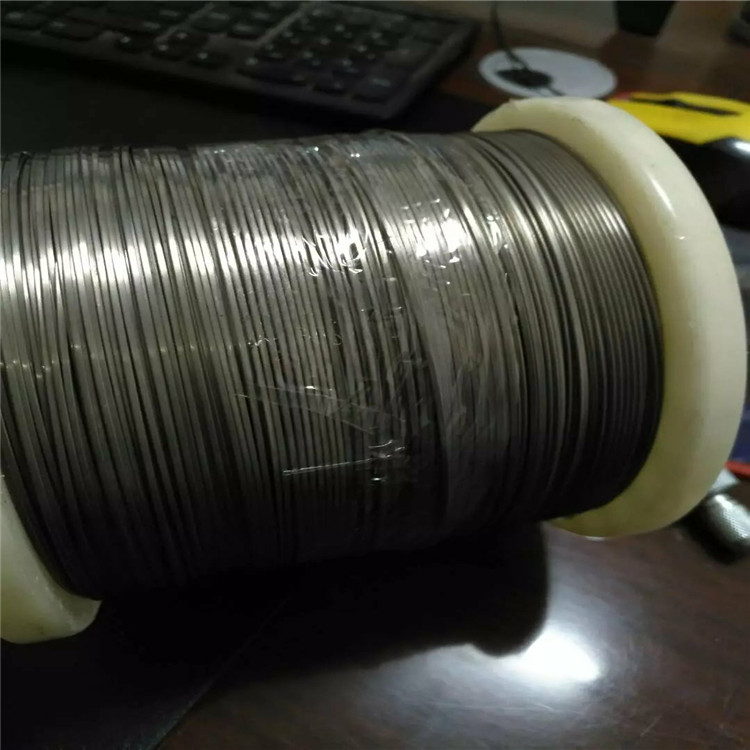

超細(xì)醫(yī)用TC4鈦絲 醫(yī)用Tc4鈦棒 鈦合金厚板 東莞日展鈦合金

鈦合金執(zhí)行標(biāo)準(zhǔn)：GB/T 13810-2007，ASTM F67，ASTM F136 1.        用于生產(chǎn)加工材料的鑄錠應(yīng)采用真空自耗電弧爐熔煉或EB爐熔煉加真空自耗電弧爐熔煉，熔煉次數(shù)不得少于兩次。 2.   自耗電極禁止采用鎢極氬弧焊焊接。 化學(xué)成分      產(chǎn)品的化學(xué)成分應(yīng)符合GB/T3620.1中相應(yīng)牌號的規(guī)定，純鈦、TC4及TC4ELI腫的氫含量應(yīng)不大于0.010%。需方復(fù)檢時，化學(xué)成分允許偏差應(yīng)符合GB/T3620.2的規(guī)定。    外形尺寸及允許偏差 1.    醫(yī)用鈦板外形尺寸及允許偏差應(yīng)符合GB/T 3621的規(guī)定。 2.    醫(yī)用鈦棒外形尺寸及允許偏差應(yīng)符合GB/T 2965的規(guī)定。 3.  醫(yī)用鈦絲外形尺寸及允許偏差應(yīng)符合GB/T 3623的規(guī)定。 性能 1. 產(chǎn)品的力學(xué)性能應(yīng)在熱處理后的試樣坯上測試，試樣推薦的熱處理制度為：純鈦550℃~750℃，TC4、TC4ELI和TC20合金700℃~850℃，保溫0.5h~3h，空冷，盤絲也可采用真空退火。供方可對熱處理制度進(jìn)行適當(dāng)?shù)恼{(diào)整。  日展公司“用心經(jīng)營丶客戶至上”的服務(wù)理念，
