掛桶式垃圾車使用說明書

一、概述

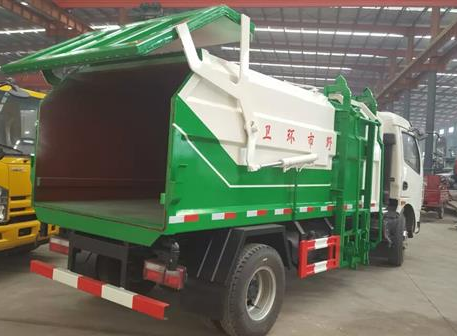

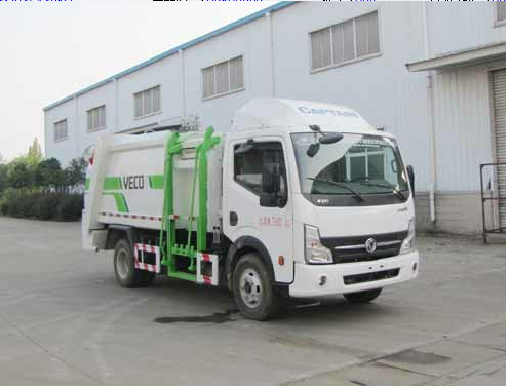

隨州東正汽車有限公司掛桶式垃圾車（以下簡稱垃圾車）是用于城鎮內的垃圾收集、轉運、卸料作業的車輛。該車是由汽車底盤、自卸油缸、提升機總成、頂蓋（選裝）、附車架、垃圾箱體等組成。該車操作由液壓控制系統來完成，控制方式可以為手動或電氣控。該車主要用于城鎮垃圾的垃圾收集、轉運和卸料。操作開提升控制閥將垃圾桶隨提升機向上升起并翻轉傾斜，桶內垃圾被倒入車廂內完成垃圾單次裝載，反向操作提升控制閥，垃圾桶隨提升機而放下；完成垃圾裝載后再進行傾卸時，操作自卸控制閥，垃圾箱繞后翻轉軸傾斜體舉，箱體后門打開，垃圾傾卸出箱體；起該車由液壓控制系統來完成該車的提升機的上升和下降及垃圾的自卸功能，降低了工人的勞動強度和改善了工作環境。該垃圾車的收運方式是目前國內泛采用的垃圾收集轉運方式，其裝置的功能均以汽車發動機為動力，通過液壓機構手動或電控、氣控來實現。車輛的箱體采用優質炭鋼板全密封焊接結構，具有強度高、重量輕，防塵、防溢不產生二次污染等優點。垃圾車整車基本性能與原底盤車相同，用戶請參閱原底盤車使用手冊。本用說明書僅介紹改裝部分的有關操作、檢查和維修保養。在使用車輛前，我們強烈要求您能夠通讀本說明書，并對其中的操作程序做到得心應手。我廠對產品將會進一步改進。產品的改進、性能的提高、結構的不斷完善恕不另行通知，從而有某些說明不適用于您的特定車輛，敬請諒解。

二、結構簡圖

三、操作步驟

在裝載垃圾前，空載運轉達到6 個標準氣壓時，掛上取力器（駕駛室內方向盤左下方），檢查各部件有無泄漏或異常后，再按照操作步驟進行操作；其具體操作步驟如下：

垃圾裝載

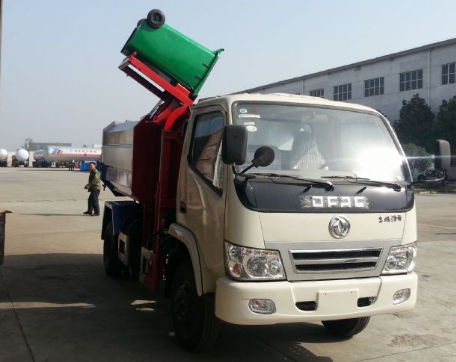

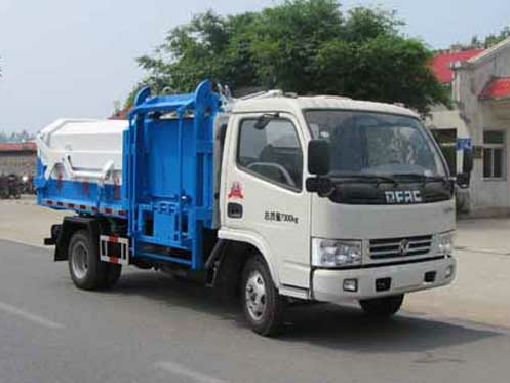

步驟1.首先將垃圾桶放置在提升機的掛鉤處，再將提升或上蓋（選裝）操作手柄推至升起位置，箱體右側提升機油缸或上蓋開蓋油缸伸出，使提升機帶動垃圾桶向上升起并旋轉翻倒垃圾，垃圾進入箱體。松開操作手柄使其回到中位；如圖：

步驟2.

將提升操作手柄推至收回位置，箱體右側提升機油缸或上蓋開蓋油缸收回，使提升機帶動垃圾桶向下回落并放置于地面，松開操作手柄使其回到中位，完成一次載，然后松開取力器，該車可以運輸行駛。另注意：箱體內若加裝小刮板，請按操作指示牌的方向推動手柄，使刮板推出，將箱體前端的垃圾推刮到箱體后部，并且在再次裝載垃圾前將手柄反向拉回，使刮板收回，手柄回中位；以防止垃圾倒入刮板和箱體前端而被卡??；若箱體內沒有加裝小刮板，為防止垃圾僅僅裝在箱體前端，這時可將自卸操作手柄推至開啟位置，箱體底部自卸油缸伸出，使箱體繞自卸翻轉座旋轉舉起一定角度，使箱體前端的垃圾因自重而滑到箱體后部，完成后將操作手柄反向拉回或回中位，箱體下落放平松開手柄。

垃圾自卸

整車運轉達到6 個標準氣壓時掛上取力器，檢查各部件有無泄漏或異常后，再按照操作步驟進行操作；步驟1.首先松開箱體后門鎖緊扣，然后再將自卸操作手柄推至開啟位置，箱體底部自卸油缸伸出，使箱體繞自卸翻轉座旋轉舉起，同時箱體后門在自重和垃圾的沖擊下自動打開，垃圾卸出；如圖步驟2. 垃圾卸載完畢后將自卸操作手柄松開或反向拉回，箱體因在自重壓下或在自卸油缸的收回下，箱體下落穩穩放置到副梁上，最后鎖緊箱體后門；松開取力器垃圾箱放置完成，整車可以行駛
