化學(xué)泥漿 深圳化學(xué)泥漿 化學(xué)泥漿廠

化學(xué)泥漿

隨著鉆井深度愈來(lái)愈大，速度愈來(lái)愈快。對(duì)鉆井泥漿的要求也愈高，這就必須從化學(xué)理論的基礎(chǔ)上研究提高泥漿的穩(wěn)定性，使泥漿具有抗各種污染和抗高溫的能力，并能提高鉆井速度、保持井壁穩(wěn)固、減少鉆井事故及降低鉆井成本等。隨著鉆井事業(yè)的發(fā)展，泥漿在理論上也有很大的發(fā)展，形成了泥漿化學(xué)。

泥漿化學(xué)包括泥漿電化學(xué)、泥漿表面化學(xué)、高分子有機(jī)化學(xué)等內(nèi)容，是仍處于發(fā)展階段的邊緣科學(xué)。

化學(xué)泥漿：

是泥漿的一種產(chǎn)品，目前我國(guó)傳統(tǒng)上仍采用膨潤(rùn)土礦物泥漿護(hù)壁，但是在某些復(fù)雜地質(zhì)條件下，膨潤(rùn)土泥漿存在一定的局限性。隨著市場(chǎng)的發(fā)展，國(guó)外化學(xué)聚合物泥漿技術(shù)逐漸地引入國(guó)內(nèi)，并取得良好效果。

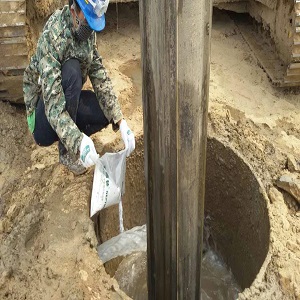

1、在鉆孔前提前準(zhǔn)備好化學(xué)泥漿(泥漿粉)，根據(jù)地層情況計(jì)算出總用量和施工每米的平均用量。

2、做一個(gè)加料斗，能使材料和充分融化不結(jié)塊。

3、在護(hù)筒內(nèi)行泥漿的配制，護(hù)筒內(nèi)配制用量為平均用量的1.5——2倍。在鉆進(jìn)到護(hù)筒底部以下3M后，加量按照平均用量添加即可。

4、在正常施工時(shí)，造漿要專人負(fù)責(zé)，保證泥漿液面高度。添加化學(xué)泥漿(泥漿粉)時(shí)間、次數(shù)和重量嚴(yán)格按照計(jì)算的平均量配制。

5、在鉆孔至將近設(shè)計(jì)孔深3-5米時(shí)，可停止添加化學(xué)泥漿(泥漿粉)。

6、如遇砂層卵石層過(guò)大、孔壁不穩(wěn)定、漏漿量過(guò)大時(shí)，根據(jù)水量適當(dāng)調(diào)整材料用量。

使用說(shuō)明書

一、 產(chǎn)品性能

本產(chǎn)品為高性能聚合物泥漿，用于靜態(tài)泥漿護(hù)壁鉆孔工藝，主要作用在于保護(hù)樁孔壁穩(wěn)定和絮凝鉆進(jìn)過(guò)程中產(chǎn)生的土、砂子以及其它雜質(zhì)。

二、 使用步驟：

1、施工準(zhǔn)備：挖兩個(gè)泥漿池，大小在100立方米，長(zhǎng)6米，寬5米，深3——4米，可根據(jù)用量確定泥漿池的大小，并在池邊上裝好循環(huán)泵和空氣壓縮機(jī)，周邊按國(guó)家安全規(guī)范做好防護(hù)。（也可以做一個(gè)泥漿池，按膨潤(rùn)土造漿及循環(huán)方法進(jìn)行）

一、 產(chǎn)品性能

本產(chǎn)品為高性能聚合物泥漿，用于靜態(tài)泥漿護(hù)壁鉆孔工藝，主要作用在于保護(hù)樁孔壁穩(wěn)定和絮凝鉆進(jìn)過(guò)程中產(chǎn)生的土、砂子以及其它雜質(zhì)。

二、 使用步驟：

1、施工準(zhǔn)備：挖兩個(gè)泥漿池，大小在100立方米，長(zhǎng)6米，寬5米，深3——4米，可根據(jù)用量確定泥漿池的大小，并在池邊上裝好循環(huán)泵和空氣壓縮機(jī)，周邊按國(guó)家安全規(guī)范做好防護(hù)。（也可以做一個(gè)泥漿池，按膨潤(rùn)土造漿及循環(huán)方法進(jìn)行）

2、將清水注入泥漿池后，用20%氫氧化納（又名或）溶液調(diào)節(jié)水的PH值在8-10之間，用空壓機(jī)攪拌均勻（攪拌時(shí)間為10-20分鐘）。

3、將循環(huán)泵打開，進(jìn)行自循環(huán)后，通過(guò)泵出水管口加入本產(chǎn)品，要求慢慢均勻加入，一般沙層加量為萬(wàn)分之二點(diǎn)五（既100方水中加入本產(chǎn)品25公斤），后用空壓機(jī)攪拌一小時(shí)，用工程漏斗測(cè)定溶液的黏度到30秒左右即可滿足一般工程地質(zhì)。（一般情況下手感稍有粘度起線絲狀即可，特殊地質(zhì)根據(jù)實(shí)際情況而定）。

4、若黏度高于30秒，可直接加水稀釋：若黏度小于30秒，可能是由于攪拌時(shí)間不夠，需延長(zhǎng)攪拌時(shí)間，如果仍達(dá)不到黏度，可打開循環(huán)泵自循環(huán)后通過(guò)出水口補(bǔ)充本產(chǎn)品，并再用空壓機(jī)攪拌一小時(shí)左右，直至滿足條件。

5、在鉆進(jìn)過(guò)程中，如果含砂層較多，要提前準(zhǔn)備好足夠量的泥漿，并在鉆進(jìn)過(guò)程中不斷補(bǔ)充泥漿，保持鉆進(jìn)液面，確保地層壓力平衡。

6、鉆進(jìn)完成后，停15-40分鐘后，(根據(jù)孔深決定時(shí)間)用鉆機(jī)打撈一次沉降下去的砂子等雜質(zhì)，不要控漿。然后下放鋼筋籠和混凝土導(dǎo)管，一般情況下都能達(dá)到灌注樁要求的含砂量和沉砂量，個(gè)別地層可能會(huì)出現(xiàn)沉砂量較多的情況，就可以在下鋼筋籠之前多撈兩次，以確保下完鋼筋籠和導(dǎo)管后沉渣達(dá)標(biāo)。

7、灌樁完后，返回的泥漿需要求其黏度，如果黏度低于30秒，可以打開循環(huán)泵自循環(huán)后通過(guò)出水口補(bǔ)充本產(chǎn)品，并用空壓機(jī)不停攪拌，直至滿足條件。同時(shí)，在另外一個(gè)泥漿池中配制新的泥漿，以滿足下一個(gè)樁鉆孔所用。

三、 用量

一般情況下比例按0.01%~0.1%配制，根據(jù)現(xiàn)場(chǎng)實(shí)地情況試驗(yàn)確定配合比例。

參考指標(biāo):

四、 注意事項(xiàng)：

1、 配制泥漿時(shí)，挖掘造漿池并確保造漿池容積，避免浪費(fèi)及造漿不足。

2、 配制泥漿時(shí)，向造漿池加入奈普頓產(chǎn)品前，池內(nèi)水質(zhì)PH值調(diào)節(jié)到9左右為。

3、 配制泥漿前，建議使用W3.0/5的空壓機(jī)，以保證發(fā)揮奈普頓產(chǎn)品的性能。

4、 鉆進(jìn)施工中，如上層過(guò)早出現(xiàn)砂層，請(qǐng)務(wù)必提高泥漿黏度。

5、鉆進(jìn)施工中，注意保持液面高度并及時(shí)補(bǔ)漿。要求液面高度不低于護(hù)筒的1/2高度處。以防止液面過(guò)低而導(dǎo)致孔內(nèi)壓力失衡造成塌孔事故。

6、 鉆進(jìn)施工中，當(dāng)鉆頭打滿提鉆時(shí)，需反鉆幾下再緩慢提鉆，可避免因抽吸力過(guò)大而造成孔底坍塌。

7、 鉆進(jìn)施工中，鉆頭在出入孔口時(shí)，注意減速，以減輕對(duì)孔內(nèi)泥漿擾動(dòng)，確?？妆诜€(wěn)定。避免孔口坍塌、護(hù)筒下沉。

8、 鉆進(jìn)施工中，不得隨意加大鉆頭尺寸來(lái)擴(kuò)孔，避免造成塌孔事故。

9、 在下鋼筋籠過(guò)程中，需注意作業(yè)規(guī)范，減少孔壁接觸，以保證沉砂達(dá)到灌注樁標(biāo)準(zhǔn)。
