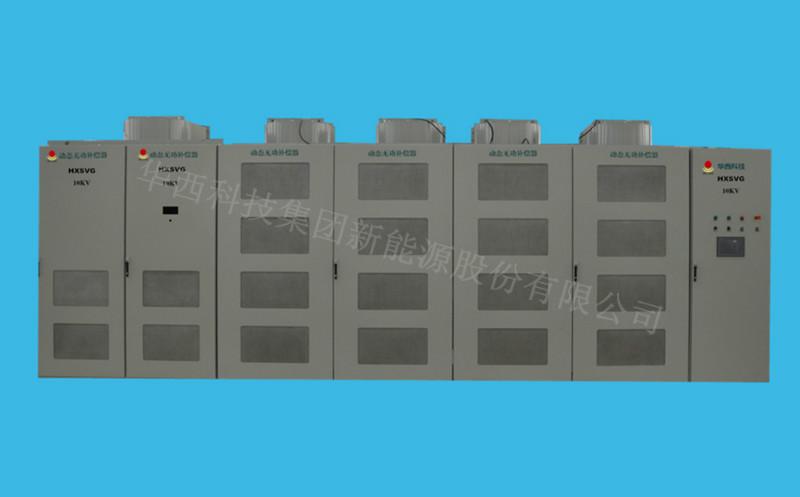

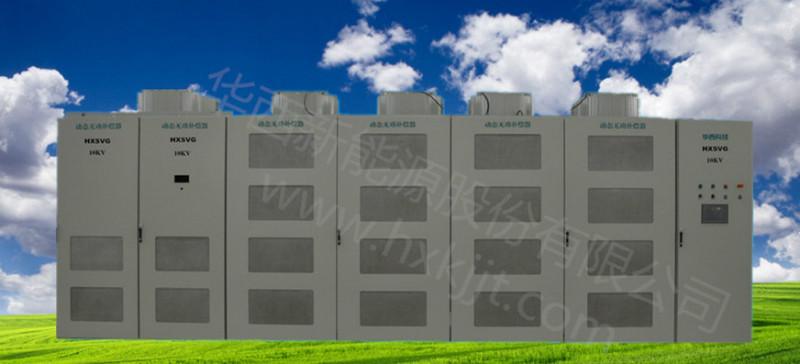

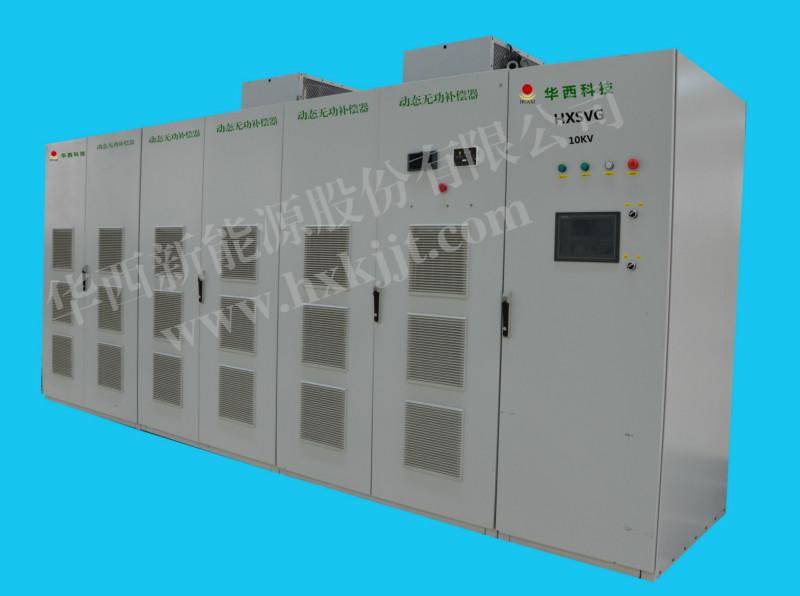

廠家*河南華西科技動態無功補償裝置HXSVG

SVG靜止無功發生器采用可關斷電力電子器件（IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流。迅速吸收或者發出所需的無功功率，實現快速動態調節無功的目的。作為有源形補償裝置，不僅可以跟蹤沖擊型負載的沖擊電流，而且可以對諧波電流也進行跟蹤補償。

華西低壓SVG主要應用于電壓等級為380V～690V的無功與諧波危害治理。

華西低壓SVG優勢

1、 設計優勢

l 本著提升穩定性與魯棒性的方向，我公司的產品設計裕量普遍高于市場內其他廠家。所有核心器件的設計裕量與其他廠家比較都大為增加。

l SVG中最重要的器件是IGBT，直流支撐電容和散熱器三大件，我公司對這三個主要器件都做了加大冗余處理：IGBT一般冗余設定在電壓2倍，電流2倍，所有SVG設備使用德國英飛凌的1700V IGBT，而目前主流市場內廠家設定電壓冗余40%左右，電流50%左右，基本使用1200V IGBT。

l 直流支撐電容我公司使用加拿大進口EACO電容，設計電容為15uF/A，而市場普遍廠家電容在10-12uF/A，紋波很大。

l 我公司使用的散熱器經過仿真與實測驗證，散熱能力強，對于普通出廠SVG溫升一般為30攝氏度，而大多數廠家的實測溫升在40-45攝氏度。

l 我公司SVG不利用甲方開關柜，SVG內部自帶雙接觸器，上下隔離全，這和普通廠家為了節省成本使用單接觸器，利用上級開關柜的做法和思路完全不同。

l 我公司軟件設計使用目前較為的重復+閉環PI設計的思路，保證高性能的同時兼顧到系統穩定性，而市場主流廠家僅僅使用最簡單的PI控制算法，系統反應時間較慢，相位差較大，綜合性能比較落后。

l 公司穩定性控制使用各模塊直流側電容電壓單獨控制的算法，較主流的總電壓控制算法將系統穩定性提升了很多，很多現場所詬病的直流電壓失調的情況在我公司SVG不會出現。

2、 生產工藝優勢

l PCB板卡都經過80攝氏度老化全檢測試，保證在現場的應用可靠。

l 所有模塊都在防靜電PCB中心組裝完成，對IGBT貼裝和PCB板貼裝轉運工作細致認真，達到的工藝標準。

華西SVG性能指標
