AMK HDMI切換器4進1出 北京專業切換器分配器制造供應商

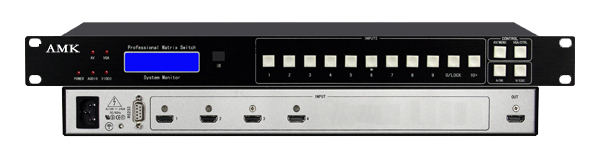

AMKHDMI切換器4進1出

四進一出HDMI高清數字切換器

產品描述

• AMK電子HDMI切換器系列4路進1路出采用高性能數字處理芯片，可將多個HDMI信號源切換至一臺HDMI兼容的液晶顯示器或大屏幕上，信號傳輸達 15米（輸入5米，輸出10米，具體視現場環境及線纜的質量而定）；安裝簡單，即插即用，支持HDMI 1.3版本，兼容HDCP，切換靈活：手動、遙控（一鍵切換）、電腦軟件、網絡、可設置自動循環等多種控制方式；輸入輸出統一Type-A型HDMI鎖扣母頭，方便現場安裝調試；作用是將某一路HDMI信號無衰減的切換到某臺帶有HDMI接口的顯示設備上，工廠產品齊全，外形美觀，乳白色進口按鍵，純黑色氧化拉絲面板；HDMI系列切換器全部按照19寸標準機柜設計，目前工廠標準產品從8*1至16*1；其它非標準產品可來電定做加工。

產品特點

• 遙控鎖定功能；面板手動一鍵切換；傻瓜方便
• 前面板LCD狀態顯示，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便
• 防止誤操作，前面板按鍵自帶鎖定功能；長時間不操作矩陣，前面板液晶屏可自動屏保，環保省電
• 預案管理和自動輪巡功能（選配）；輸入輸出端口重定位功能（選配）
• 斷電現場切換記憶保護功能；特有ESD靜電保護功能；特有的防雷保護電路
• 獨特軟件配置，控制軟件可任意修改矩陣輸入或輸出端口編號
• 靈活控制按鍵、RS232、以太網(選配)、遙控（選配）等多種控制方式
• 信號時序重整，顯示1920×1080P@60Hz高清圖像
• 兼容遠端控制設備（如：快思聰、快捷、AMX等國內外所有中控）
• 快速響應切換時間，安裝簡單，即插即用

技術參數

• 帶寬：4.95Gbps（滿載）
• 分辨率：1920x1200@60
• 協議：支持HDCP1.3協議，支持HDMI1.3協議，兼容DVI1.0協議
• 傳輸延時：5nS(±1nS)
• 切換速度：150ns(最長時間)
• 信號類型：HDMI1.3規范中的 HDMI-A全數字T.M.D.S.信號
• 微分相位：0.05o(RL=150Ω)
• 微分增益：0.05%(RL=150Ω)
• 數據傳輸率：2.25GBits
• 信號輸入
• 信號類型：HDTV高清信號
• 接口：Type-A型HDMI鎖扣母頭
• 最小電平：0.5Vp-p
• 電平：1.0Vp-p
• 差分阻抗：100Ω
• 回波損耗：-30db@5MHz
• 信號輸出
• 信號類型：HDTV高清信號
• 接口：HDMI接口A型19針母頭
• 輸出電平：0.7Vp-p
• 差分阻抗：100Ω
• 回波損耗：-30db@5MHz
• 直流補償：5mV
• 串接接口：RS232,9孔D-Sub型連接器，端口2，3，5分別直通
• 串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
• 功耗：10～60W（視具體型號確定功耗）
• 溫度：0℃～45℃
• 輸入電壓：AC100～240V；50/60Hz（產品出廠默認輸入電壓AC220V，其它輸入電壓訂貨時請說明）
• 控制方式：面板、遙控、RS232
• 1U機箱尺寸：432×245×44mm(長×寬×高）
• 1U機箱含包裝重量：約5.5Kg
• 保修期限：壹年（配件及人工）
• 機箱面板：鋁面板氧化拉絲
