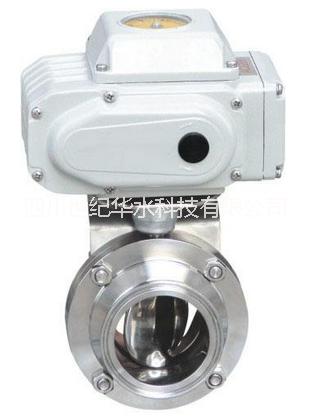

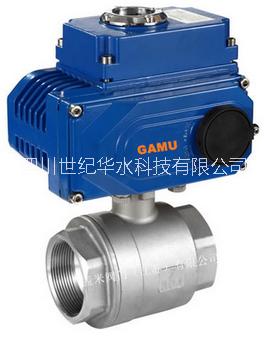

成都電動球閥、蝶閥

電動球閥(英文名:Electronic Ball Valve)由電動執行機構和球閥共同構成電動球閥。是工業自動化過程控制的一種管道壓元件，通常用于管道介質的遠程開、關(接通、切斷介質)控制。電動球閥標準GB/T21465-2008《閥門術語》中定義為:啟閉件(球體)由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。電動球閥分為電動法蘭球閥，電動對夾球閥，電動焊接球閥，電動絲扣球閥。根據密封形式還分為軟密封電動球閥，硬密封電動球閥。

分類

電動球閥種類有:浮動球球閥、固定球球閥、軌道球閥、V型球閥、三通球閥、不銹鋼球閥、鍛鋼球閥、卸灰球閥、抗硫球閥、三通球閥、氣動球閥、電動球閥、卡套球閥、焊接球閥、法蘭球閥，絲口球閥。

浮動球:球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷，在受到較高壓力沖擊時，球體可能會發生偏移。這種結構，一般用于中低壓球閥。

固定球:球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。

彈性球:球閥的球體是彈性的。 球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。

概述

電動球閥構造簡略，只由少數幾個零件組成，資料耗用省;體積小、重量輕、安裝尺寸小，驅動力矩小, 壓力調節閥，操作簡便、敏捷，只需旋轉90°即可快速啟閉;并且還同時具有良好的流量調節功效和封閉密封特性，在大中口徑、中低壓力的應用范疇，電動球閥是主導的閥門情勢。電動球閥處于完整開啟地位時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所發生的壓力降很小，故具有較好的流量把持特征。電動球閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。 采取金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完整密封。金屬密封能適應較高的 工作溫度，彈性密封則具有受溫度限制的缺 點。 假如請求電動球閥作為流量把持使用，重要的是準確選擇閥門的尺寸和類型。電動球閥的構造原理尤其合適制造大口徑閥門。電動球閥不僅在石油、煤氣、化工、水處置等一般產業上得到普遍運用，而且還利用于熱電站的冷卻水體系。 常用的電動球閥有對夾式電動球閥和法蘭式電動球閥兩種。對夾式電動球閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式電動球閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭銜接在管道法蘭上。 閥門的強度性能是指閥門蒙受介質壓力的才能。閥門是蒙受內壓的機械產品，因而必需具有足夠的強度和剛度，以保證長期使用而不產生決裂或發生變形。

功能是工業自動化過程控制的一種管道壓力元件，通常用于管道介質的遠程開、關(接通、切斷介質)控制。

特征:采用一體化結構，以單相電源AC220V和直流電源24VDC即可控制運轉;體積小、輕便、性能可靠、配套簡單、流通能力大等優點。

 基本信息

適用于管道壓差大，密封要求嚴格的開關和切斷管道介質的工藝場合和流體控制系統。

工作溫度: -20℃ 至+150℃ (+250℃ 特殊密封).

工作壓力: PN16, PN25 - PN40 - PN64 -PN100

范圍

空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性介質。

電動球閥;上海迦百農閥門，V型電動球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，電動球閥將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是:

(1)不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力"突變"的影響;

(2)電動球閥具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的性;

(3)電動球閥防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構;

(4)當電動球閥閥門關閉時，V型缺口與電動球閥閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，電動球閥特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

工作特性

工作溫度: -20℃ 至+150℃ (+250℃ 特殊密封).

工作壓力: PN16, PN25 - PN40 - PN64 -PN100

流體范圍

空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性、若酸堿介質。
