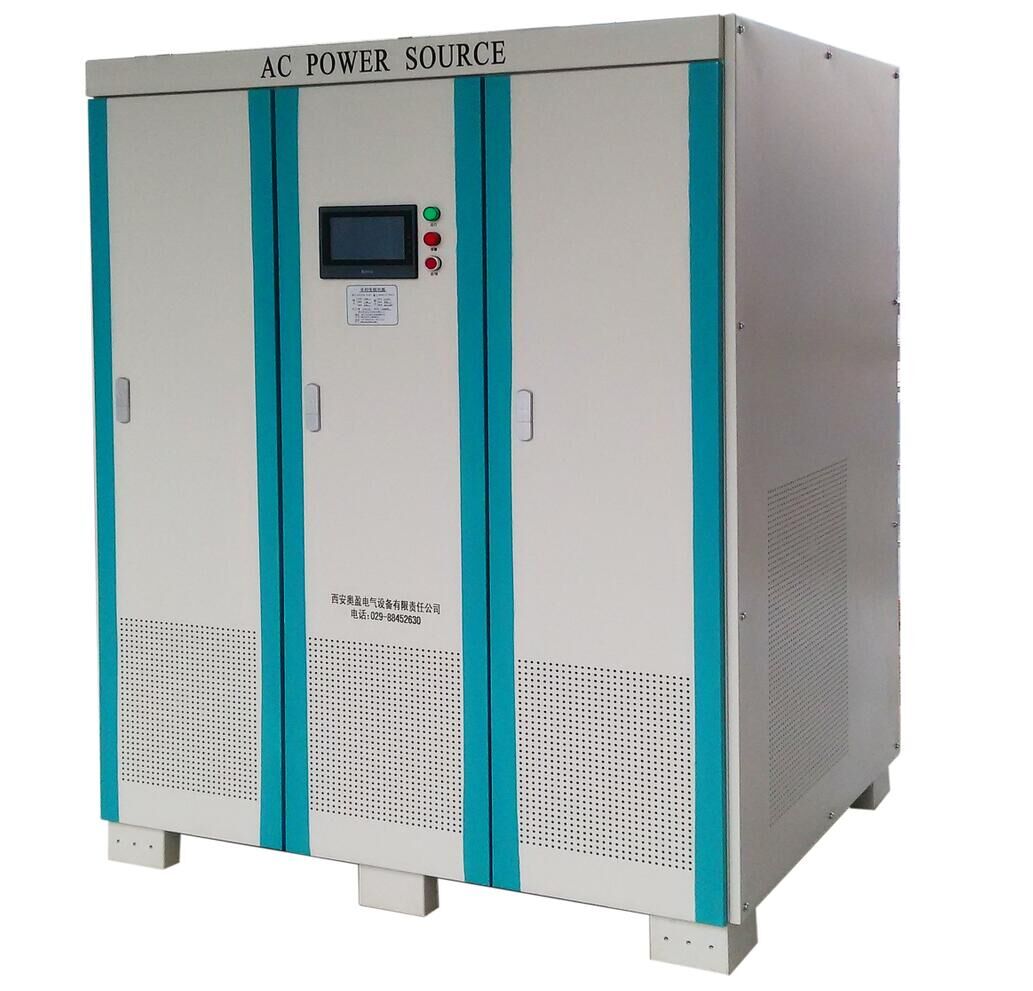

可編程400hz中頻電源

1、可編程多功能400hz中頻電源概述:
　　我司專門為航空及電子、電氣設備設計制造的400Hz中頻靜變電源，以DSP處理器為核心，采用SPWM控制技術和DDS直接數字波形合成技術，將電力電子技術、自動控制理論、數字信號處理技術、信息技術結合，實現400hz中頻電源的智能化、數字化、可視化、可編程化，產品處于國內技術。

　　該產品可用于飛機及機載設備、雷達、導航等電子設備，以及其它需要400Hz中頻電源的場合，是機組式變頻電源的換代產品。本產品電壓、頻率均有±20%的調節范圍，也適用于實驗室或生產線，作為調試實驗電源。 也可為客戶定制生產25~1500Hz各種頻率及電壓的電源。

工作原理圖

產品優勢

1、 動態反應速度快：

雙閉環反饋電路，內環電流環保證非線性負載波形不失真；外環電壓環保證突加負載壓降＜1%，反應速度小于2mS。

2、 人機界面好，表源合一，測量精度高：

大功率電源采用7寸或10寸彩色觸摸屏顯示。可顯示三相輸出電壓值、電流值、功率值、頻率值和輸入直流母線電壓值。可設置本機通訊的參數，本機地址、波特率。可自動記錄、存儲、顯示所發生的事件，如電源上電、啟動電源輸出、停止電源輸出、故障及故障類型等，并記錄事件發生的日期和時間。同時可設置時間間隔（1-60秒）對電源參數進行采樣監控，記錄日期、時間、三相電壓、三相電流等參數。用戶可通過事件記錄界面查看歷史事件和數據記錄。

報警信息界面：當逆變電源系統發生故障或操作錯誤時，觸摸屏自動彈出報警信息界面，顯示故障類型和處理方式。本逆變電源采用DSP數字信號處理技術，具有多種故障檢測功能，可檢測故障有：內部IGBT器件過流、三相輸出過壓、三相輸出欠壓、三相輸出過流、三相輸出過載、直流輸入過壓、直流輸入欠壓、內部器件過熱、同步信號故障、同步通訊故障、同步設置錯誤等多種類型故障，并在觸摸屏上直接顯示出來。

3、 帶載能力強：

功率元件應用合理，可承受超額定電流的沖擊，且不會造成壓降。

4、 穩定性優：

電壓穩定度≤1%，負載穩定度≤1%，輸出頻率是有石英振蕩器震蕩產生，故有非常穩定、精準的頻率。而其他廠家達不到這種精度，顯示值為設定值。

功能特點

1、可編程功能

A、通用功能-----設定一組電壓、頻率、時間、運行輸出；

B、步階功能-----設定多組（最多30組）步階電壓、頻率、時間，按照設定步階運行輸出，可設置循環次數和循環間隔時間。

C、漸變功能-----設定多組（最多30組）啟動電壓頻率、終止電壓頻率、啟動時間、運行時間，系統自動按照設定進行VF變化運行輸出。

D、VF啟動動能-----針對馬達測試和大功率電機啟動，可設定定頻變壓后變頻變壓的方式，降啟動時的沖擊電流。

E、特殊曲線模仿-----對于復雜的壓力、頻率變化，可根據客戶要求或相關測試標注，見電壓頻率曲線變成固化在系統中。

2、可并聯冗余功能

A、可雙機或多機并聯擴容工作。提高電源的可用性

B、可雙機冗余工作。提高電源的可靠性

C、可雙機或多機獨立+并聯擴容工作（獨立工作時：單機任意設定頻率、電壓。并聯工作時）

3、一機多用功能

A、可工作于標準三相輸出模式，輸出相位差互為120°的標準三相電壓；

B、也可工作與單相模式，此時三個單相輸出電壓、頻率、相位完全相同，可在電源外部直接將三個單相輸出并聯，作為單相電源使用，比傳統電源的單相負載能力提高3倍。單三相功能切換，只需一鍵切換，無需復的內部線路調整且電源設有自診斷和保護功能，有效防止單三相模式誤切換造成的輸出端短路。

C、三相分別控制功能：三個單相輸出頻率和輸出電壓均可獨立調整，三個單相可輸出不同的頻率和電壓。

4、三相相位角可調功能

在三相輸出模式下，可調整三相輸出電壓的相位角，調整范圍0-360°，調整分辨率0.1°。

5、 RS232/RS485通訊接口

采用MODBUS通訊協議。用戶可以通過計算機或PLC實現集中控制，設定逆變電源運行命令，修改或讀取功能參數，讀取逆變電源的工作狀態及故障信息等。

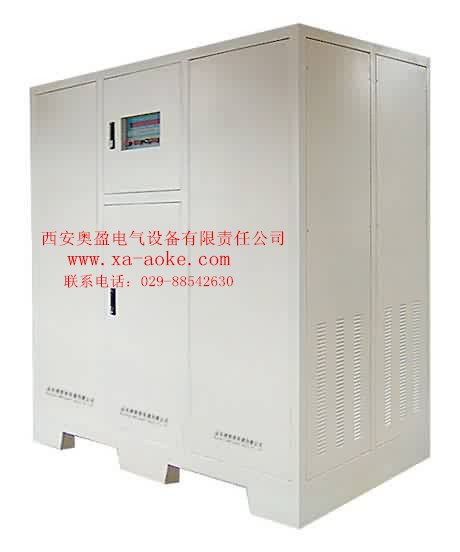

                             400Hz中頻電源結構方式
