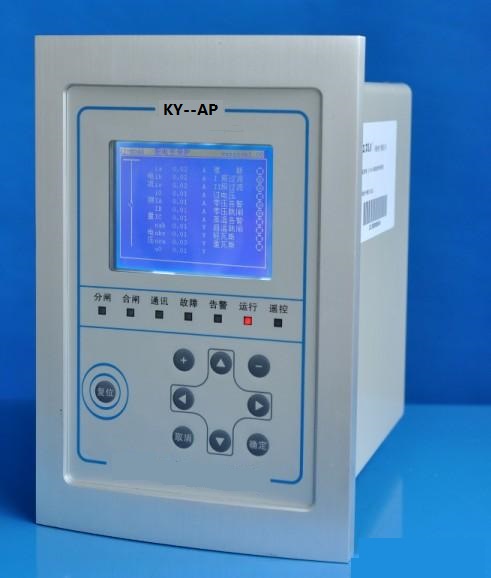

供應KY-AP型孤光保護裝置

產品概述：
    KY-AP智能電弧光保護系列是我公司在長期電氣自動化產品設計研發的基礎上，引進國外技術理念研制的新一代智能型弧光保護產品。
    該產品主要應用領域：
   開關柜內中低壓母線保護
 箱式變電站保護
  整流柜保護
  饋線電纜連接頭保護
    通過檢測開關柜內部發生故障時產生弧光這一特點，結合過流閉鎖這一原理，動作快速可靠、系統配置簡單、適應性強，是目前較理想的母線保護解決方案。
    電弧光保護裝置可接入若干個由弧光傳感器傳來的電弧光信號以及電流信號。弧光傳感器可放置在開關設備的任何位置，通常安裝在開關柜各間隔室中，也可沿母線放置。電弧光保護主要動作依據為故障產生的兩個不同因素：弧光及電流增量。當同時檢測到特定強度的弧光和電流增量時發出跳閘命令，并可顯示故障發生的位置。

產品系列：
母線保護包括：
KY-AP-2100弧光保護主單元
    主單元是電弧光保護系統的核心部件，負責輸入量的采集、測量、計算及邏輯判斷，實現系統的各項保護邏輯、與站內監控系統通信、自檢及其他輔助功能。
KY-AP-2200弧光采集單元
    該單元作為弧光保護的采集單元，提供8路弧光采集輸入和8路輸出，采用探頭方式采集弧光，并把該信號通過光纖傳遞給主單元，并有一路通訊口與主單元進行傳輸數據。當有多臺采集單元時，各采集單元間采用串行方式傳遞弧光信號，最終傳遞給主單元。

整流柜保護包括：
KY-AP-2100弧光保護主單元
    主單元是電弧光保護系統的核心部件，負責輸入量的采集、測量、計算及邏輯判斷，實現系統的各項保護邏輯、與站內監控系統通信、自檢及其他輔助功能。
KY-AP-2300整流柜采集單元
   該單元作為整流柜弧光保護的采集單元，采用光帶方式采集弧光，并把該信號通過光纖傳遞給主單元，并有一路通訊口與主單元進行傳輸數據。當有多臺采集單元時，各采集單元間采用串行方式傳遞弧光信號，最終傳遞給主單元。該裝置外形尺寸、開孔尺寸、后端子圖與KY-AP-2200相同。

饋線保護包括：
KY-AP-3000 饋線保護單元
    該單元作為饋線型弧光保護的單元獨立使用，每個單元最多可提供3個弧光采集輸入，采用探頭方式采集弧光，當饋線柜中發生弧光時跳開該饋線柜中的斷路器。

功能及特點：
 采用32位工業級微處理器，速度快、精度高；
關鍵元器件均采用進口優質產品；
 獨有的快速電流算法，保證電流判據的快速、可靠性，運算時間小于2ms；
  具備故障硬定位、軟定位功能；
  弧光信號可在采集單元之間串行傳輸，從而使監測點的數量可任意增加，且大大減少了傳輸光纖的成本；
 主單元內置電源模塊、電流采集模塊，安裝使用方便，可靠性高；
  主單元與采集單元間具有光纖、通訊雙連接，既可快速傳遞故障弧光信號，又可進行數據傳輸；   整定參數時無需撥碼開關及電位器等機械元件，全數字化，精度高，無振動、磨損等隱患；
  多種通訊接口實現靈活的組網方案；
  可選的帶延時的電流保護，可作為開關柜的二級過流保護；
  動作判據可設，動作判據可設置為弧光加電流或僅弧光；
  弧光探頭通過光纖與主設備無源連接，電氣隔離及抗干擾能力；
  有事故記錄、故障錄波、遙信、電流測量、自檢等輔助功能；
  GPS同步對時接口；
  全金屬外殼設計，有效外界電磁干擾；
  通過了“國家繼電器質量監督檢驗中心”的15項電磁兼容檢驗，嚴酷等級為IV級。
