精密數控油壓機【致力于精】

1. 精密數控油壓機結構簡述：

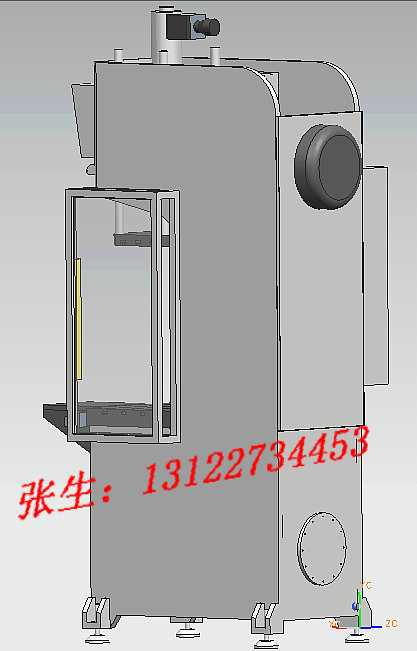

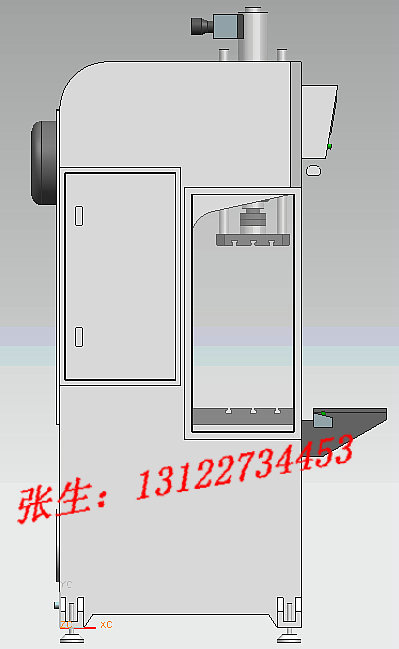

精密數控油壓機為落地式C型單柱液壓機，主要由焊接機身、液壓系統、電氣系統三大部份組成；能實時顯示當前壓裝位移、當前壓裝力，適用于制造業各種零件的壓裝，整形，過盈壓入以及在壓入過程中對產品的壓裝好壞進行判斷，同時也能對壓裝數據進行保存和下載。是一款高精度、多功能數控液壓機。

1. 精密數控油壓機主要功能

        1. 提供100KN的壓力，300MM的行程;

2. 精準控制設備的出力，實時顯示當前油缸出力;

3. 以0.01MM為單位實時顯示當前位置;

4. 在下壓過程中可取樣五點進行過盈量檢測;

5. 可對最終壓裝位置進行上下限對比，以檢測是否到位;

8. 可存儲100套設備的參數，以方便下次使用調出;

9. 可對到位數據、5點檢測數據，存入人機，并可通過U盤，以EXCEL格式下載至個人電腦。

1. 精密數控油壓機主要參數：

6．精密數控油壓機控制面板和參數設置操作

          精密數控油壓機參數修改：如需修改運行參數，操作如下，在初使畫面點擊“管理員用戶

彈出窗口：然后輸入默認密碼“666”彈出參數設定菜單窗口

從菜單窗口可進入10套參數設定頁，點擊使用狀態下“允許/禁止”將可改變操作員用戶對頁參數的使用權限，點擊“進入”進入?yún)?shù)輸入窗口：

精密數控油壓機的主要運行參數將在菜單窗口進行設定：

1. 模具號：為該項參數的識別號，可以將其命名為產品的名稱，或名稱的后幾位數。
2. 設備動作：點擊旁邊的按鈕，將彈出設備運行動作窗口，在該窗口中選擇合適的設備動作，主要用于配合不同的工裝夾具（如動作1：壓力控制表示設備出力恒定，到達預設壓力返回，動作2：位移控制表示到達返程位置后油缸迅速返回）。
3. 油缸上限位：油缸上限位即油缸往上回升時的停止位置,油缸回升到最上端為位移零點，往下位移逐漸加大，。
4. 精密數控油壓機油缸減速位：當油缸的當前位置大于該位置時，將減速工進。
5. 油缸安全位：該位置的設定可保證任何情況下，油缸下行不能超出該位置，主要用于對產品模具的保護。
6. 精密數控油壓機主缸出力：為當前參數下，油缸的出力，
7. 下降返回位：在位移控制模式下，表示油缸壓到該位置后，迅速返回。
8. 精密數控油壓機數據存儲開關：如選擇關閉，數據將不會保存置后置U盤。
9. 到位檢測：一次壓裝完后，系統自動對本次壓裝的位置進行上下限對比，大于該位置視為產品壓裝位置超出，過小視為尚未壓裝到位。
10. 精密數控油壓機監控模式：“設定位置檢測力”定義為：在人機上設定好過盈檢測點位置，由系統自動捕捉在壓裝時該點的過盈力?！霸O(shè)定力檢測位置” 定義為：在人機上設定好過盈力，由系統自動捕捉壓裝時該力對應的壓裝位置。
