武漢等離子板管兩用切割機 等離子板管一體機 等離子切管機

武漢等離子板管兩用切割機等離子板管一體機等離子切管機

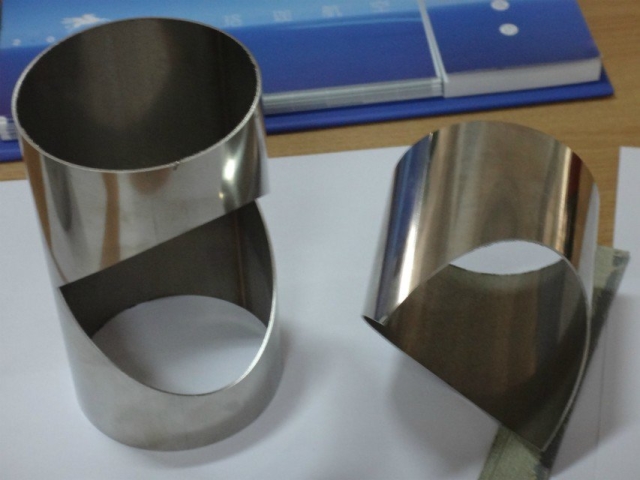

  帕菲克特板管兩用齒條等離子切割機是一種率、高可靠性的熱切割自動化設備。強大的控制系統具有友好的、易操作的界面，集良好的控制性、性、實用性、可靠性和的診斷性于一身，主機身為臺式一體結構，復合鋼管切割系統；橫梁經整體時效處理，有效應力，具有良好的剛性，強度高不變形；減速機選用精密行星齒輪減速器；升降機構為伺服電機或步進電機驅動，鋼管切割部分則采用三爪卡盤旋轉，配合割炬在縱軸移動實現鋼管截?cái)?、開孔、雕花等各種復雜圖形及部分鋼管的相貫切割加工；直線導軌導向，保證切割精度；割炬裝置采用360°防碰撞設計，即使割炬在碰撞中也不容易損壞。

縱向驅動控制系統:

縱向采用雙邊齒輪齒條嚙合驅動，配備中德高精密減速和交流伺系統，速度和位置實時反饋，實現高定位傳動。驅動架兩端裝有水平導向輪,可調整驅動架底部偏心輪對導軌的壓緊程度,使整機在運動中保持穩定的導向。驅動架的二端面分別裝有防塵滑塊，隨時刮掃積聚在導軌表面的雜物。

機械加工精度和安裝精度保證了主機的傳動精度，而電氣上采用CNC數控系統控制。在整個調速范圍內取得了良好的傳動特性，而且使機器獲得較高的定位精度。精密加工的齒輪齒條保證了機器的傳動精度。

板管切割配置：

主電機采用步進電機傳動系統，配備同步帶傳動提高鋼管切割效果及精度，可選配伺服電機帶精密行星減速機實現高精密鋼管切割加工；鋼管支承部分提供鋼管支承裝置，保障鋼管切割穩定性。

機器功能特點

 全時切割：直接讀取CAD，CorelDraw/文泰等軟件生成的機加工代碼，無須編程，切割機全天侯處于工作狀態；

 切割：整機空行速度可達18米/分鐘，實際切割速度可達10米/分鐘，產量比人工切割提高6-8倍，比半鋸床切割提高4-6倍，比行業同類型機床提高2-5倍；

 高質量切割：整機定位精度、重復精度達到JB/T5102-1999標準；

切割質量達到JB/T10045.3-1999、JB/T10045.4-1999標準；

表面切割質量好，一般無需再加工；

切割割縫誤差為0.3-0.5MM；割面垂直度3-5°。

 高材料利用率切割：采用智能排版編輯處理，針對復雜圖形、大批量下料生產具有顯著優勢，其材料利用率可達95%以上，極大程度降低企業生產成本。

 低能耗切割：整機切割速度快，加工效率高，能耗相比同類型機床降低2-5倍；

    采用原廠電極割嘴，等離子切割耗材損耗相比同類型機床降低5-7倍。
