卡特彼勒336D挖機C9發動機維修過程

卡特C9發動機的安裝過程，維修記錄由卡卡動力維修部提供，維修記錄是由現場人員場記，此卡特C9發動機安裝方法可做經驗參考。

工具/原料

·

提前準備好維修工具，如力矩扳手，塞尺，發動機維修工具，螺旋千分表，潤滑油，清洗，氣泵，噴槍以及常用維修工具。

·

步、發動機的清理

1. 1

1. 拆解發動機總成，認真歸類C9發動機總成零件，防止卡特配件丟失遺漏，方便后續組裝。

2.

               2. 清洗發動機各個部件，包括缸體，缸蓋，油底殼，曲軸等各個部件，也包括發動機外部件，螺絲等都需要一一清洗，首先清理外部污垢，使用或其他，刷子 等清洗，之后使用高壓配合沖刷，保證發動機各個部分零件干凈整潔，沒有雜質。這一步至關重要，維修后的卡特發動機如果含有過多的雜志將增加發動機的磨損。

                  3. 檢查C9發動機配件那些部位需要修理更換，然后準備高質量替換配件。

                  4. 清理維修場地，準備維修工具以及卡特C9發動機維修數據。

         5. 準備好維修所必須使用的潤滑油，如：卡特機油，黃油等。

以上步驟為準備工作，做到以上步驟之后維修人員就可以正式對卡特C9發動機進行維修組裝了。

第二部、發動機的組裝

1. 1

1. 為清洗過后的缸體安裝機油噴油嘴，此噴油嘴主要為活塞噴射潤滑油，安裝要注意噴嘴位置，螺絲緊固。

2.

              2. 安裝曲軸瓦下半部分，瓦片部分涂抹機油，這次安裝采用STD標準曲軸瓦。全部更換新連桿瓦，舊瓦已存在不同程度磨損。

              3. 止推瓦涂抹黃油，安裝到缸體瓦座，卡特C9為2片止推片。更換新止推瓦。

              4. 使用航吊吊裝曲軸，曲軸需要涂抹機油，一方便后續安裝轉動曲軸的需要。

              5. 為曲軸瓦座安裝曲軸瓦，涂抹機油，安裝到缸體，固定曲軸。曲軸瓦座螺絲安裝要遵循從中間到兩邊的次序逐次擰緊，瓦座螺絲安裝要遵循每次5N的力量按順序遞 加擰緊，最后一次加固應為25~30N之間的力量。由于發動機只是次維修，瓦座螺絲沒有到使用壽命，故不需要更換。安裝完畢后，用手轉動曲軸，感覺曲 軸靈活性。

              6. 安裝C9發動機氣缸部分，此部分為這次卡特C9發動機維修主要更換部位。

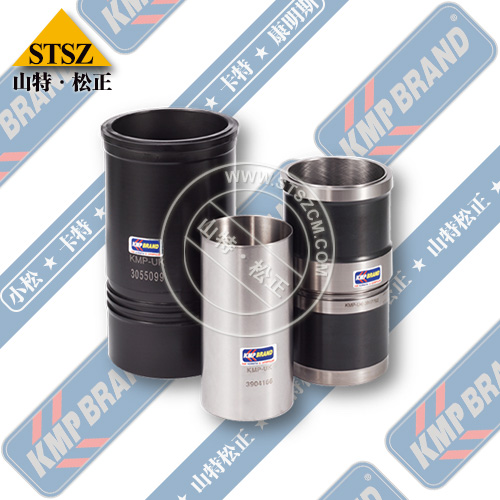

              7. 從發動機大修包中取出缸套阻水膠圈裝入缸套，缸套外壁涂抹少許潤滑油，使用專業工具吧缸套以次壓入缸體。

              8. 將活塞壞裝入活塞鑄鋼頭部，此處要注意活塞環的開口位置和活塞環朝向問題，配合缸套來測量活塞環間隙，完全符合C9參數。

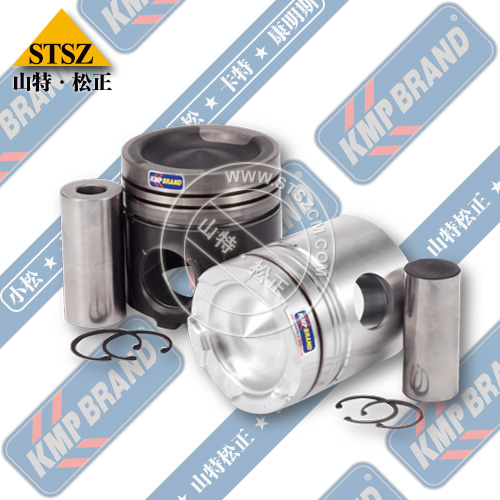

             9. 組裝活塞連桿組件，活塞鑄鋼頭部與活塞鋁裙部組合，連桿和活塞部分通過活塞銷，卡環，連桿銅套組裝起來。并為連桿裝入連桿瓦，連桿瓦采用STD標準連桿瓦。

             10. 通過專業工具將活塞連桿組件裝入缸體，安裝時一定要注意每個活塞連桿組件的對應位置，連桿部分有標示，活塞環開口位置不要開到一致，每個開口位置應錯開120°?？ㄌ?/span>C9發動機連桿采用進的連桿裂解技術，對接表面呈現不規則咬合。

             11. 緊固連桿螺絲，連桿螺絲緊固要遵循從中間到兩邊的次序逐次擰緊，連桿螺絲安裝要遵循以次5N的力量按順序遞加擰緊，最后一次加固應為25~30N之間的力量。

             12. 安裝氣門挺?。敱?，卡特C9發動機頂杯有個卡子，安裝時注意卡緊。

             13. 使用專業工具安裝曲軸前油封，一定要使用專業的工具配合人員安裝，曲前油封為機油滲漏常見部位。

             14. 在缸體曲前部分，安裝過橋齒，與曲軸齒配合，在此處要注意過橋齒與曲軸齒的配合，2個齒上面有圓點標記，過橋齒有2個圓點標記，注意選取曲軸齒和過橋齒凹凸齒配合就不會出錯

             15. 安裝齒輪箱，此處應該注意從C9大修包中取出齒輪箱墊片，并涂以密封膠，這樣可以防止此處機油滲漏。

             16. 安裝凸輪軸，并在凸輪軸齒下面安裝凸輪軸鎖片，凸輪軸齒要與過橋齒剩下的這個圓點匹配，也是凹凸配合。
             17. 安裝凸輪軸齒蓋，配合凸輪軸齒蓋墊和密封膠，增強其密封性。

             18. 安裝齒輪箱蓋板堵頭，配合密封墊片和密封膠。

             19. 使用專業工具安裝曲軸后油封，一定要使用專業的工具配合人員安裝，曲后油封為機油滲漏常見部位。

            20. 安裝飛輪殼，與缸體之間的要涂抹密封膠，卡入飛輪殼定位銷，并以對角加固次序加固飛輪殼螺絲，遵循以次5N力量加固到10N。

            21. 卡特C9飛輪安裝，共8顆螺絲，以對角加固次序加固飛輪螺絲，遵循以次5N力量加固到20~25N力量。緊固螺絲注意卡死曲軸轉動。

            22. 安裝機油散熱器組成，安裝時須注意機油冷卻芯和機油冷卻蓋之間的金屬墊片，并注意涂抹密封膠。

            23. 安裝曲軸箱呼吸器，也叫下排氣，安裝時注意器密封墊片并涂以密封膠。

            24. 在發動機缸體底部安裝機油泵，經過卡卡動力維修師拆解舊機油泵磨損嚴重，重新更換一臺卡特機油泵。

            25. 從大修包中取出油底殼墊，并均勻涂抹密封膠，油底殼螺絲比較多，安裝需要注意以對角方式以次緊固螺絲，力度5N即可。

            26. 首先使用工具為缸蓋安裝氣門座圈和氣門導管，安裝之前要檢查氣門和氣門座圈的接觸面是否符合規定。

            27. 安裝氣門，C9發動機為雙進雙排，氣門也是進大排小。在氣門尾部安裝氣門油封，從大修包里面取出氣門油封。

            28. 使用工具壓裝氣門彈簧，氣門彈簧座，氣門鎖片。

            29. 安裝缸蓋，從大修包中取出汽缸墊，放到缸體與缸蓋接觸面，缸蓋與缸體安裝有定位銷，對準定位銷安裝即可，缸蓋螺絲緊固要遵循從中間到兩邊的次序，緊固力量以每次5N遞加，直到緊固28N力量。

            30. 安裝卡特C9發動機噴油器。

            31. 安裝發動機筷子，也叫挺桿。

            32. 安裝搖臂總成，彈簧壓頭

            33. 調整正時齒輪。

            34. 使用塞尺調整發動機氣門間隙，卡特C9氣門間隙為0.38mm。

第三部、安裝外圍部件——尾聲

1. 1

發動機裝到這里基本就接近尾聲了，最后我們依次安裝氣門室罩，氣門室罩蓋，外圍啟動馬達，發電機，發動機高壓油泵，渦輪增壓器，排氣支管，進氣口等就把整個發動機安裝完畢了。

2.

注意事項

   發動機維修安裝一定要注意清潔，任何灰塵和不干凈的地方都會加大發動機的內部磨損，切記！

· 發動機維修完畢安裝使用后，需要進行大概50小時的磨合。

·  磨合需要循序漸進，從怠速工作，一直慢慢增加負載

·  50小時的磨合之后需要換掉發動機機油，三濾等保養配件。
