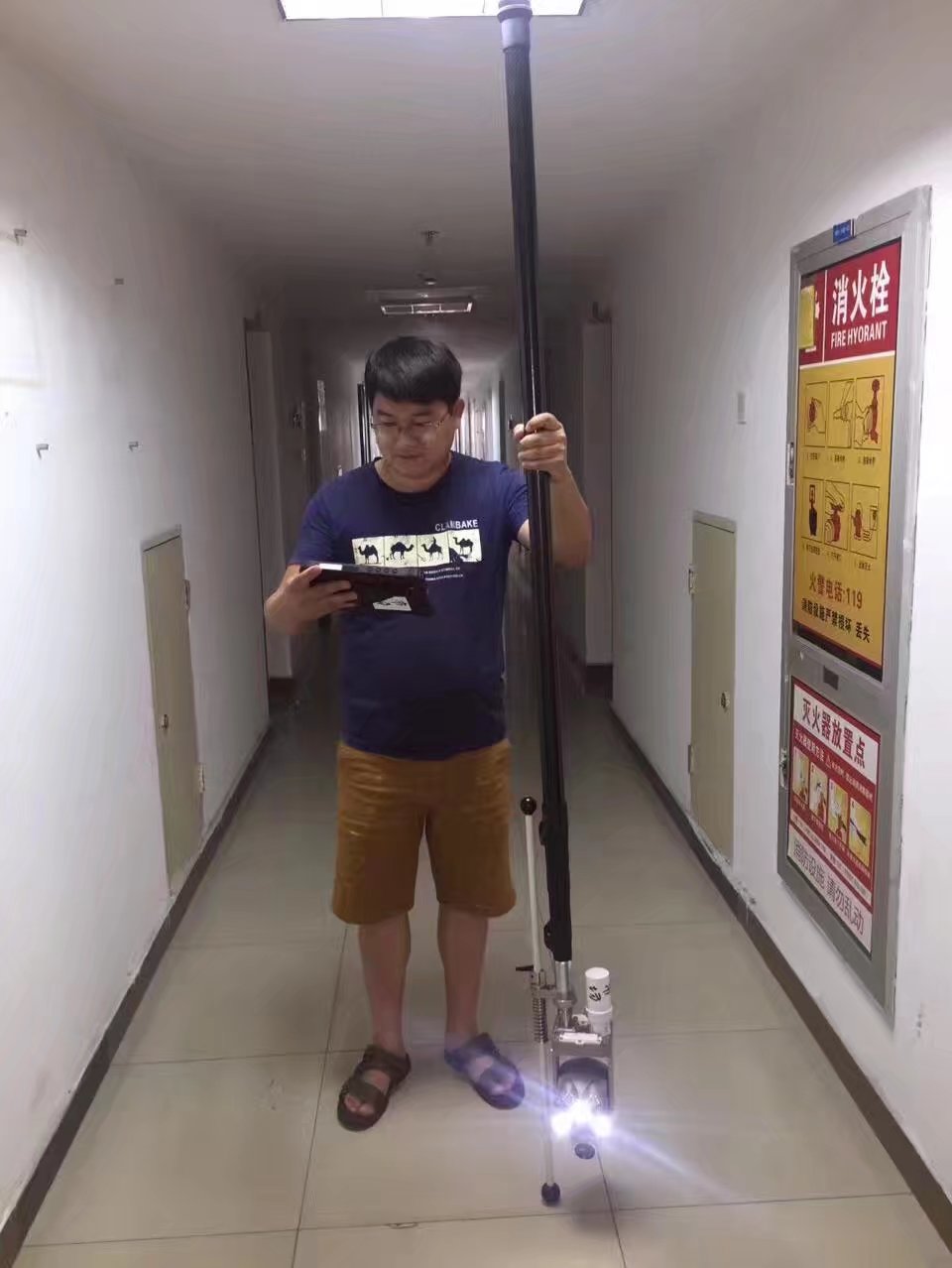

市政排水管道檢測系統 高清無線管道潛望鏡

技術參數

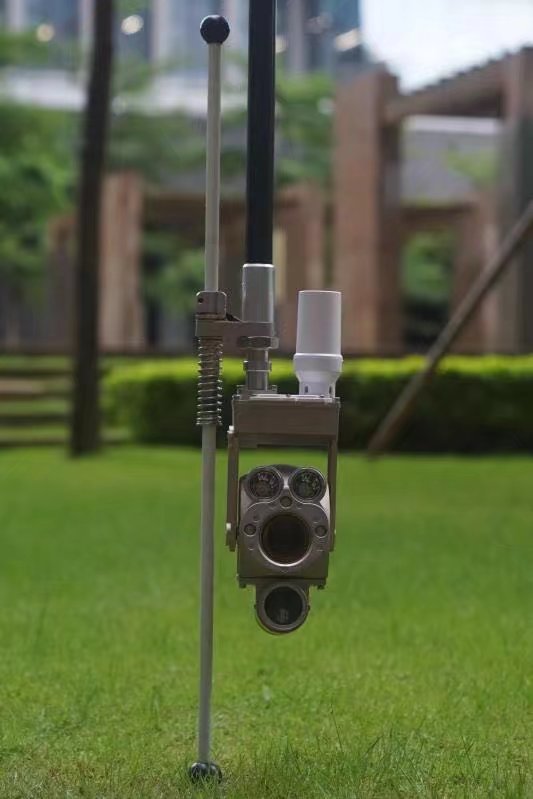

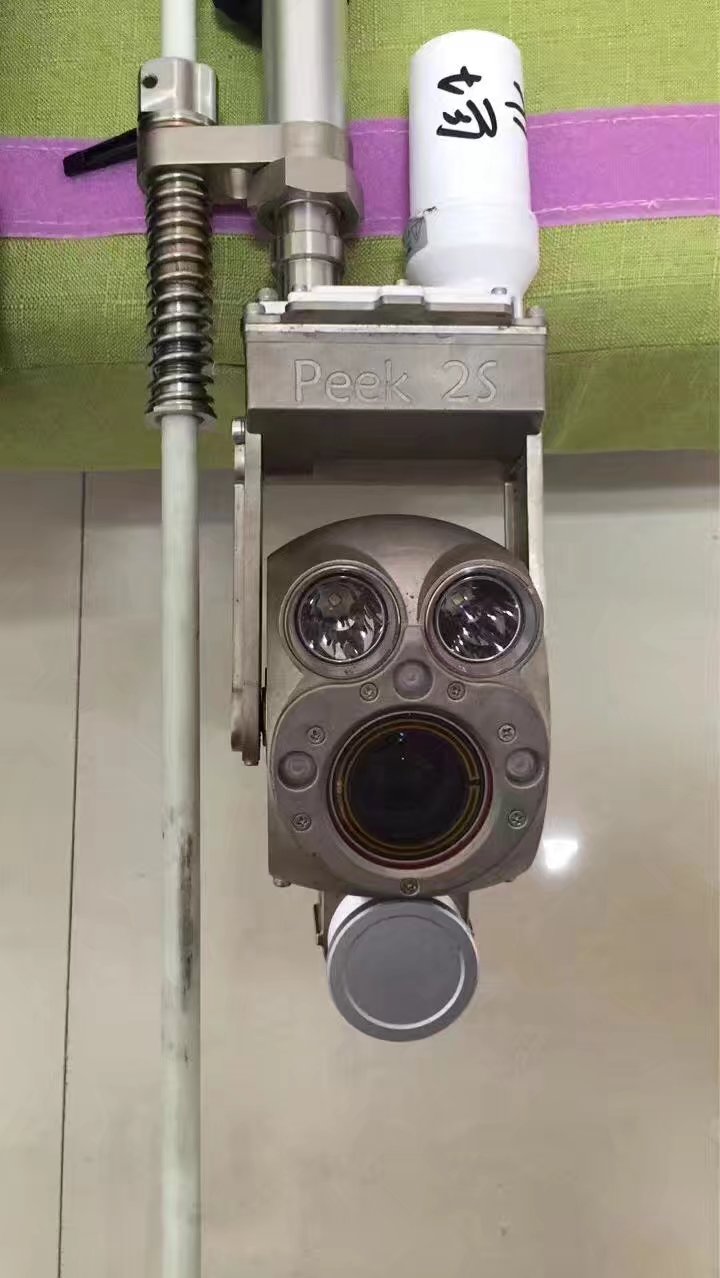

防爆攝像主機

 尺寸：150mm * 150mm * 350mm（不含探針）

 適用環境：適用于直徑150mm以上的地下管道

變焦：30倍光學變焦，20倍數字變焦
f4.5-144mm；F1.6(w)-4.8(t)

 像素：213萬像素高清數字?jǐn)z像機

分辨率：1920×1080（分辨率）

俯仰可調范圍120度，仰視30度，府視90度，
可實現自動水平

內置氣壓檢測傳感器，安全氣壓值4.5~12.5PSI

燈光組成：
遠光10W× 2顆LED
近光1W× 3顆LED

 燈光控制：燈光照明亮度可連續無極調節低至照度0.01Lx

續航時間：可更換電池，無限續航。 工作溫度：-10℃-55℃； 防水等級：IP68，水下10米

殼體材質：航空鋁合金。 重量：約3.5KG

2

智能顯示觸控終端

智能觸屏終端：

 尺寸：228*147*16.5mm

重量：630g 電源適配器：5V / 3A

 配置：操作系統：Windows 10
CPU：Intel 四核   RAM：1GB / 2GB DDR3L

 GPS：Ublox高精度定位GPS模塊

通信：雙頻WIFI高速通訊：WiFi 802.11 a/b/g/n + BT 4.0   藍牙 4.0

續航：8500m大容量寬溫電池，續航力8h

控制功能：可控制主機攝像頭的府仰動作；相機變倍，變焦；遠近燈光亮度調節；激光測距控制；錄像，截圖功能等

顯示單元：強光可視：超高亮度戶外顯示屏，陽光下清晰可見。

分辨率：8"  800 x 1280  IPS

觸摸屏：5點 電容屏  康寧大猩猩高強度玻璃 存儲：Flash：16GB / 32GB

擴展外置存儲：支持SDHC / SDXC（可達64GB）

 信息顯示：可實時顯示環境視頻、日期時間、府仰角等信息和Peek潛望鏡內部壓力信息，并可通過功能鍵設置這些信息的顯示狀態，檢測管道缺陷并根據相關標準生成報告。

 防護等級：IP67防塵防水   MIL-STD-810G防震耐沖擊

3

中繼

尺寸：φ125mm*125mm

重量：0.5Kg

電源適配器：12.6V / 3A

續航時間：20h

通信頻率：5.8GHz

4

激光測距模塊

測量距離0.9 - 100m

測量精度±0.6m

操作溫度-10oC- 60oC

防護等級IP68

 垂直面檢測距離：100m；

模塊與管壁呈10度時，檢測距離約40m，具體數值根據環境情況而改變。

5

伸縮桿

材質：碳纖維

標配：一段6.8米；兩段5+4米（可定制，12m）

配備便捷安全鎖扣，可自由設定使用長度

6

探針

長度0.8m；獨有的減震緩沖彈性機構
