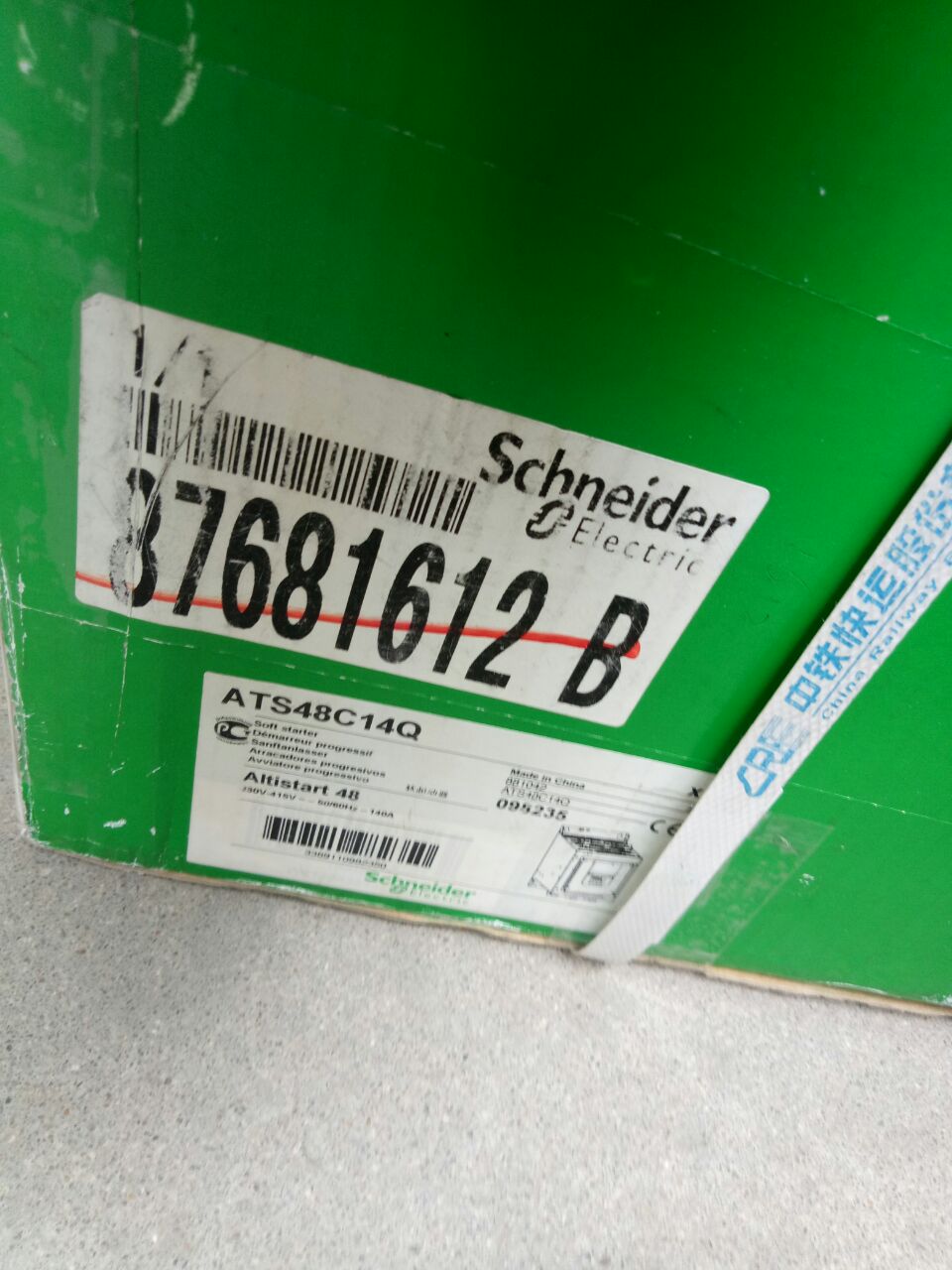

ATS48C14Q施耐德軟起動器功率75KW

ATS48C14Q施耐德軟起動器功率75KW

保護功能

　　1、過載保護功能：軟起動器引進了電流控制環，因而隨時跟蹤檢測電機電流的變化狀況。通過增加過載電流的設定和反時限控制模式，實現了過載保護功能，使電機過載時，關斷晶閘管并發出報警信號。

　　2、缺相保護功能：工作時，軟起動器隨時檢測三相線電流的變化，一旦發生斷流，即可作出缺相保護反應。

　　3、過熱保護功能：通過軟起動器內部熱繼電器檢測晶閘管散熱器的溫度，一旦散熱器溫度超過允許值后自動關斷晶閘管，并發出報警信號。

　　4、其它功能：通過電子電路的組合，還可在系統中實現其它種種聯鎖保護。

3軟啟動器的主要參數

　　額定絕緣電壓

　　額定工作電壓

　　額定供電電壓

　　功耗

　　額定工作電流

　　起動能力

　　每小時起動次數

　　工作系數

　　環境溫度

　　海拔

　　保護等級

　　信號繼電器

軟啟動器的節能原理

　　電動機屬感性負載，電流滯后電壓，大多數用電器都屬此類。為了提高功率因數須用容性負載來補償，并電容或用同步電動機補償。降低電動機的激磁電流也可提高功率因數（HPS2節能功能，在輕載時降低電壓，使激磁電流降低，使COS∮提高）。 節能運行模式：輕載時降低電壓減少了激磁電流，電機電流分為有功分量和無功分量（激磁分量）提高COS∮。

　　節能運行模式：當電動機負載輕時，軟啟動器在選擇節能功能的狀態下，PF開關熱撥至Y位，在電流反饋的作用下，軟啟動器自動降低電動機電壓。減少了電動機電流的勵磁分量。從而提高了電動機的功率因數（COS∮）。（國產軟啟動器多無此功能）在接觸器旁路狀態下無法實現此功能。TPF開關提供了節能功能的兩種反應時間；正常、慢速。節能運行模式：自動節能運行。（正常、慢速兩種反應速度）空載節能40[%]，負載節能5[%]。

5軟啟動器的功能特點

　　1、集成保護

　　2、通用總線通訊系統

　　3、數碼顯示

　　4、可編程信號控制器

　　5、力矩控制

軟啟動器的功能及特點

　　1 . 2 軟啟動器

　　軟啟動器主要由 CPU 為 8096 的主控板、驅動板、電機主控制回路及控制面板構成。軟啟動器具有控制功能、電機保護功能以及顯示、報警、參數設置功能。

　　1 . 2 . 1 控制功能模式

　　收到外部啟、停命令后，按照預先設定的啟、停方式實現對電機的控制。可選的啟、?？刂颇Ｊ接幸韵聨追N：

　?。?/span> 1 ）限流軟啟動控制模式：如圖 1 所示，電動機啟動時，其輸出電壓從零迅速增加，直至輸出電流達到設定的電流限幅值I m ，然后保證輸出電流在不大于該值的情況下，電壓逐漸升高，電動機逐漸加速，完成啟動過程。

　?。?/span> 2 ）電壓斜坡啟動控制模式 ： 如圖 2 所示， U 1 為電動機啟動所需最小轉矩對應的初始電壓。當電動機啟動時，軟啟動器的輸出電壓迅速上升到整定值 U 1 ，然后按設定的速率逐漸增加，直至達到電網電壓后，接觸器吸合，啟動過程完成。

　?。?/span> 3 ）停車模式：電動機按所設定的速率逐漸減速直到完全停機。

　?。?/span> 4 ）自由停車：電動機不受控制地依慣性自由停機。

　?。?/span> 5 ）點動功能：在該方式的控制下，軟啟動器輸出電壓迅速增加至初始電壓 U 1 ，并保持該輸出電壓值。
