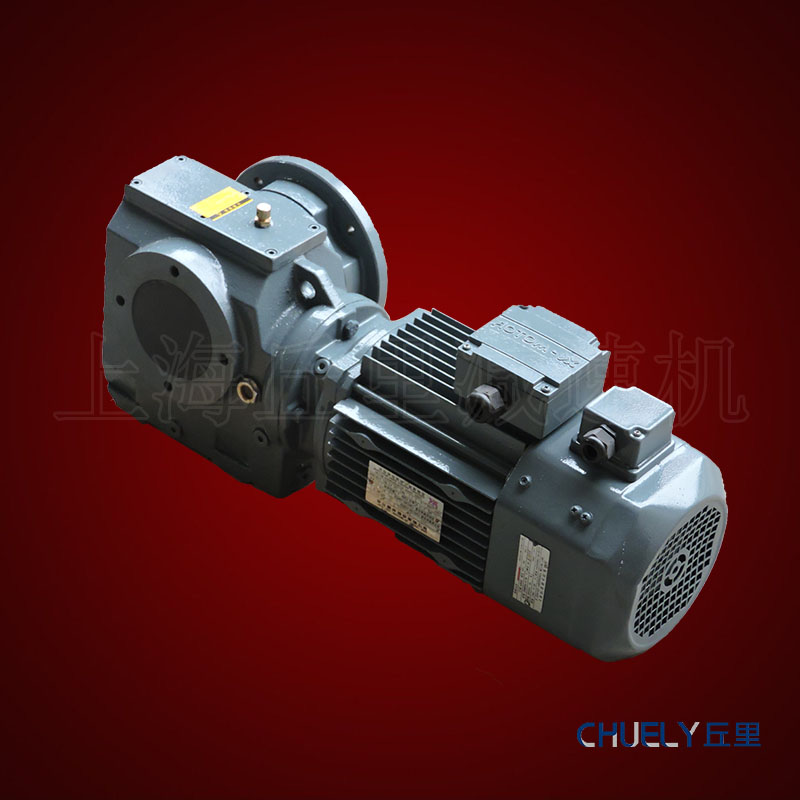

SA57-30-B-Y0.75斜齒蝸輪減速機 丘里硬齒面減速器

1、斜齒輪和蝸輪組合，結構緊湊，減速比大。

2、安裝方式：底腳安裝、空心軸安裝、法蘭安裝、扭力臂安裝、小法蘭安裝。

3、輸入方式：電機直聯、電機皮帶聯接或輸入軸、聯接法蘭輸入。

4、平均效率：減速比7.5-69.39是77% ；70.43-288是62% ；S/R組合式是57%。

5、和R系列組合能得到更大的速比。

技術參數：

速比范圍：基本型9.96～244.74，S系列/R系列組合型可達到8608

扭矩范圍：43～4200 Nm

功率范圍：0.18～22 KW

結構形式：

S-軸伸式聯接        SF-軸伸式、法蘭安裝

S...S-表示軸輸入   SA-軸裝式聯接

SAF-軸裝式、法蘭安裝

基本型號：

實心軸輸出底腳安裝型：S37、S47、S57、S67、S77、S87、S97

實心軸帶輸出法蘭安裝型：SF37、SF47、SF57、SF67、SF77、SF87、SF97

輸出空心軸安裝型：SA37、SA47、SA57、SA67、SA77、SA87、SA97

輸出空心軸帶輸出法蘭安裝型：SAF37、SAF47、SAF57、SAF67、SAF77、SAF87、SAF97

輸出空心軸帶扭力臂安裝型：SAT37、SAT47、SAT57、SAT67、SAT77、SAT87、SAT97

輸出空心軸帶小法蘭安裝型：SAZ37、SAZ47、SAZ57、SAZ67、SAZ77、SAZ87、SAZ97

實心軸輸入底腳安裝型:SS37、SS47、SS57、SS67、SS77、SS87、SS97

實心軸輸出底腳安裝組合型：S37R17、S47R17、S57R17、S67R37、S77R37、S87R57、S97R57

空心軸輸入底腳安裝型:SAS37、SAS47、SAS57、SAS67、SAS77、SAS87、SAS97

實心軸輸出底腳安裝組合型：SA37R17、SA47R17、SA57R17、SA67R37、SA77R37、SA87R57、SA97R57

實心軸輸入法蘭輸出安裝型:SFS37、SFS47、SFS57、SFS67、SFS77、SFS87、SFS97

輸出帶法蘭底腳安裝組合型：SF37R17、SF47R17、SF57R17、SF67R37、SF77R37、SF87R57、SF97R57

 實心軸輸入帶法蘭安裝型：SAFS37、SAFS47、SAFS57、SAFS67、SAFS77、SAFS87、SAFS97

 輸出空心軸帶輸出法蘭組合型：SAF37R17、SAF47R17、SAF57R17、SAF67R37、SAF77R37、SAF87R57、SAF97R57

 輸出空心軸帶小法蘭安裝型：SAZS37、SAZS47、SAZS57、SAZS67、SAZS77、SAZS87、SAZS97

 輸出空心軸帶小法蘭安裝組合型：SAZ37R17、SAZ47R17、SAZ57R17、SAZ67R37、SAZ77R37、SAZ87R57、SAZ97R57

K系列斜齒輪－螺旋傘齒輪減速機，可組合各種電機及其他驅動，減速比5.36～

190，扭矩50000N.M，各種安裝形式

型號：

實心軸輸出：K37 K47 K57 K67 K77 K87 K97 K107 K127 K157 K167 K187

空心軸輸出：KA37 KA47 KA57 KA67 KA77 KA87 KA97 KA107 KA127 KA157

KA167 KA187

實心軸法蘭式：KF37 KF47 KF57 KF67 KF77 KF87 KF97 KF107 KF127 KF157

KF167 KF187

空心軸法蘭式：KAF37 KAF47 KAF57 KAF67 KAF77 KAF87 KAF97 KAF107

KAF127 KAF157 KAF167 KAF187

空心軸小法蘭式:KAZ37 KAZ47 KAZ57 KAZ67 KAZ77 KAZ87 KAZ97 KAZ107

KAZ127 KAZ157 KAZ167 KAZ187

空心軸底角式：KAB37 KAB47 KAB57 KAB67 KAB77 KAB87 KAB97 KAB107

KAB127 KAB157 KAB167 KAB187

空心軸帶扭力臂：KAT37 KAT47 KAT57 KAT67 KAT77 KAT87 KAT97 KAT107

KAT127 KAT157 KAT167 KAT187

減速機也可采用軸輸入形式
