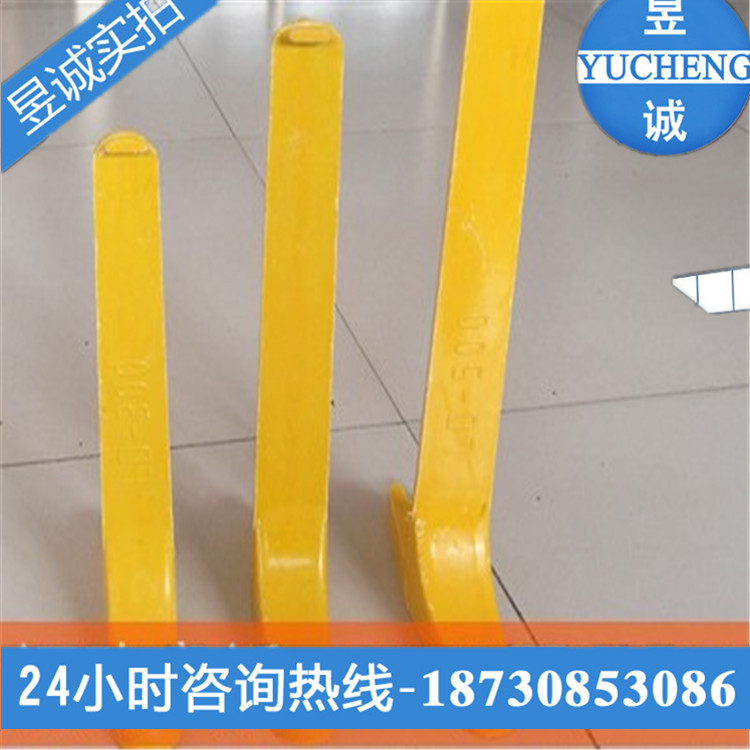

室內室外安裝玻璃鋼電纜溝支架接地

室內室外安裝玻璃鋼電纜溝支架接地距離內室規范制

1、電纜與金屬渦流作用產生電損，約占電纜鐵損的50%以上；

2、易銹易受腐蝕，進行防銹漆及熱鋅技術處理亦無法避免，使用壽命低；

3、在地鐵、隧道、化工企業、多雨潮濕或沿海鹽霧等場合惡劣環境條件下使用受限；

4、生產過程能耗大、工序多、周期長。

三、昱誠新型玻璃鋼電纜支架的優點

新型玻璃鋼電纜支架采用SMC制作工藝。SMC英文全稱為Sheet Mould Compound，是由樹脂糊浸漬玻璃纖維制成的一種片狀不飽和聚酯增強模塑料，為GF（玻璃纖維）、UP（不飽和樹脂）、MD（填料）及低收縮添加劑各種助劑組成的片狀模壓料。SMC玻璃鋼電纜支架是一種熱固性復合材料。其由SMC復合材料在高溫下壓制而成。選用的無堿玻璃纖維R2O含量小于0.8%，是一種鋁硼硅酸鹽成分。它的化學穩定性、電絕緣性能、強度都很好,主要用作電絕緣材料和玻璃鋼的增強材料。

簡言之，SMC電纜支架具有優越的電氣性能和耐腐蝕性能，輕質高強，工程設計容易、靈活，其機械性能可以與部分金屬材料相媲美，所得制品表面光潔度高，采用低收縮添加劑后，外觀質量更為理想。

1、天然絕緣：支架絕緣性能好，本身無需接地，優質樹脂配以阻燃材料，耐電弧特性和耐漏電起痕指數（PTI）高。

2、表面光滑：摩擦系數小，電纜無硌擦傷損害。

3、超耐腐蝕：在酸、堿、鹽環境中不腐蝕、不銹蝕、不霉蛀。

4、抗彎性強：不蠕變，：

新型玻璃鋼電纜支架產品參數

支架類型

性能參數 標準型

防火等級 B1級

彎曲強度（MPa） ≥150

彎曲彈性模量（MPa） ≥10×103

壓縮強度（MPa） ≥70

沖擊強度（kJ/m2） ≥55

吸水率（%） ＜0.2

熱變形溫度（℃） ＞200

密度（g/cm3） ＜2

纖維含量 ≥15%

絕緣電阻 ≥1.0*1012Ω

新型 玻璃鋼電纜支架 與傳統角鋼支架技術指標對比：

項 目 電力電纜絕緣支架 鍍鋅角鋼支架

密 度（g/cm3） 1.80 7.85

比 強 度 167 90

耐 腐 蝕（80°/100h） 0.012 0.023

絕 緣 強 度（kv/mm） 14.0 導 電

阻 燃 性 符合 FH-1 --

耐 水 性（%） 0.11 --

耐 腐 蝕 性 耐腐蝕、耐酸堿鹽 易腐蝕、易生銹

絕 緣 性 絕 緣 導 電

機 械 強 度 受力2.5kN 撓度1.0cm 受力2.5kN 撓度1.2cm

橫 向 受 力0.5kN 水平偏移7cm 水平偏移7cm

重 量 輕 重

渦 流 效 應（損 耗） 無 損 耗 大

制 造 工 藝 難 易 易 工序多、周期長

電纜外護套刮磨試驗 無明顯可見損傷 有少許可見損傷

原 材 料 價格便宜、資源豐富 價格較貴、部分進口

維 修 免 維 修 5—7年需維修一次

安 裝 工 序 難 易 時間短、易安裝 時間長、難安裝

使 用 壽 命 30 年 10 年

五、昱誠新型玻璃鋼電纜支架的安裝方法及注意事項

安裝步驟：

一套支架包括玻璃鋼立柱、托臂、銷子（螺栓）和高分子固定帽，安裝工具為普通電鉆、鉆頭、扳手。

1、立柱安裝：立柱背面定位線帶有安裝孔，孔徑Ф12.5，根據安裝施工圖及立柱安裝孔位置，用M12膨脹螺栓將立柱固定在墻上，螺栓和立柱之間必須加裝墊片，槽形立柱盡可能貼緊墻面。

2、電纜：將電纜拖至電纜支架安裝位置。

3、托臂安裝：根據托臂層間距要求，立柱兩側定位線上已預留有裝配孔，孔徑Ф8.5；用螺栓將托臂固定在槽型立柱上，螺栓松緊適度，螺栓和立柱之間注意必須加裝墊片。

4、電纜就位和固定：將電纜擺放在支架上并綁扎好，擺放時盡量將最重的電纜放在托臂根部。

注意事項：

1、安裝時將電纜支架緊貼墻面，防止松動。

2、支架上嚴禁站人或電纜以外的其它支承。

3、敷設電纜時，嚴禁將電纜從高空落下，應直接擺放在支架上。

4、敷設和維修時，避免在支架上拉扯電纜，應采用有效措施避免對支架的側向作用力。

5、局部距離電纜需調節時，應盡量把電纜挪到支架根部拖拽，或把支架間需調整的電纜托起后緩慢用力，避免過載施工。棗強縣昱誠玻璃鋼制品廠 http://www.yuchengfrp.com
