歡迎咨詢：15800862803(陳經理www.chdskj.cn)
時控開關市場,15800862803哪里買

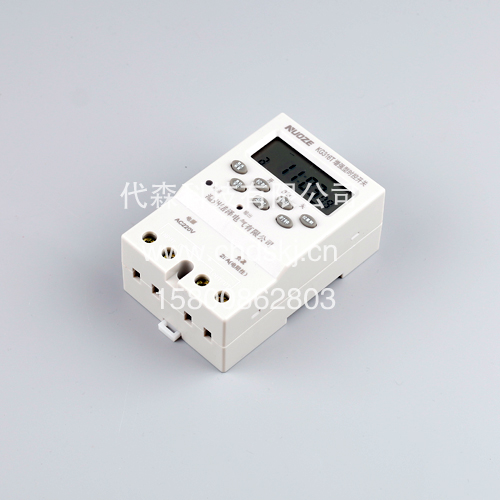

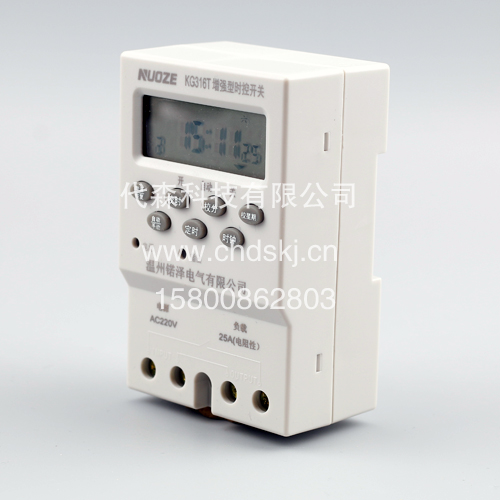

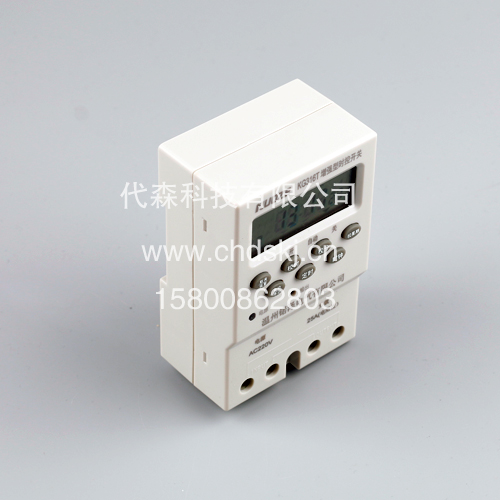

代森微電腦時控開關用途及適用范圍

適用于交流50Hz（或60Hz），額定控制電源電壓至220V，額定工作電流3A的自動控制電路中，作為路燈、廣告燈箱等設備的定時接通和斷開控制之用。

設置與使用

  在使用本產品時請先裝入電池，電池蓋方向?yàn)殡姵卣龢O。用戶閱讀本說明書時，請認清產品面板上的按鍵，一邊閱讀，一邊操作。本產品所有設置只有在取消鍵盤鎖定功能后，才能進行。本說明書以8開8關為例，10、12、16組開關可參考設置。

1． 按“取消/恢復”鍵四次取消鍵盤鎖定功能，“鎖”消隱.如圖   6^TH;36₂₅

2． 按“時鐘”鍵一次，然后分別按“校星期”鍵、“校時”鍵和“校分”鍵調整時鐘為當前時間，設置后再按“時鐘”鍵確認，液晶顯示屏將顯示當前時間。

3． 按一下“定時”鍵，液晶顯示屏左下方出“I  ON”字樣（表示次開啟時間）再按“校星期”鍵，“校時”鍵和“校分”鍵，輸入所需開啟時間，如圖所示          _1ON6^TH; 36

4． 再按一下“定時”鍵，液晶顯示屏左下方出“I  OFF”字樣（表示次關閉時間）。再按“校星期”鍵、“校時”鍵和“校分”鍵，輸入所需關閉的時間，如圖所示。_1OFF6^TH; 36

5． 繼續按動“定時”鍵，顯示屏左下方將依次顯示（2 ON、2OFF……8 ON、8OFF），參考以上步驟設置其余各組的開關時間。如果每天只開，關一次，則必須按“取消/恢復”鍵，將其余各組的時間，使液晶顯示出“--；--”圖樣，如圖所示。_ON--^TH; --

6． 按“星期”鍵，可設定工作模式，如表所示

序號	工作模式	實現功能
1	MO TU WE TH FR SA SU	每日工作間相同
2	MO/TU/WE/TH/FR/SA/SU	每日工作時間各不相同
3	MO TU WE TH FR	星期一至五工作時間相同
4	MO TU WE TH FR SA	星期一至六工作時間相同
5	SA SU	星期六、日工作時間相同
6	MO WE FR	星期一、三、五工作時間相同
7	TU TH SA	星期二、四、六工作時間相同
8	MO TU WE	星期一、二、三工作時間相同
9	TH FR SA	星期四、五、六工作時間相同
注1：各種工作模式只須設定一次，即可設定的程序工作。 英文星期標志 MO TU WE TH FR SA SU 中 文 對 照 周一 周二 周三 周四 周五 周六 周日

7． 定時設置完畢，應按“時鐘”鍵，使液晶顯示屏顯示當前時間，如果不按“時鐘”鍵，時控開關將在30秒后自動轉換到時鐘模式。

8． 按接線圖正確接線，接通電源，面板上紅燈亮；開關接通后，綠燈亮，輸出端有220V電壓輸出。

9． 按動“自動/手動”鍵，可直接開、關電路。要讓開關自動動作時，應先按動此鍵將顯示屏下方的箭頭調到“關”位置，然后再將顯示屏下方的箭頭調到“自動”位置，這樣時按開關才能按設定的時間工作，實現自動控制。

注意事項

1． 本開關進線只能接交流220V電源，切勿接入其它電源。

2． 如確認輸入端有電，而開關上的紅色指示燈不亮，請檢查面板上的保險絲是否已經熔斷。如已熔斷，請換上信的0.25A的保險管。

3． 本產品采用1.5V高性能電池，自出場之日起可保持1年的使用時間，超過該期限后，請及時更換電池，以免電池電量不足時漏液。

4． 以垂直安裝位置為基準，將電池蓋旋轉至“一”位置，可以打開電池蓋更換電池；更換后蓋上電池蓋旋至“①”位置，將電池蓋蓋好。

接線：
　1.圖1直接控制方式。
　2.圖2控制接觸器、線圈電壓220VAC/50HZ。
　3.圖3控制接觸器、線圈電壓380VAC/50HZ。

注意事項：

1.為防強電流下融點發熱，接線時務必?cái)Q緊接線柱的螺釘。

　2.控制器進線220VAC/50-60HZ電源，切勿接到380VAC。

　3.控制器紅燈亮有電進入，紅、綠燈同時亮開關有電輸出。

　4.設定的時間，不能交叉設定，應按時間的順序設定。

5.該型號鎖定和解鎖為按取消/恢復 3-4次 另外有一種是按住時鐘鍵再按取消或其它鍵解鎖/鎖定。

應按時間的順序設定，先檢查時鐘顯示是否當前時間一致，鍵的同時，檢查完畢后，一次設定長期有效?？焖侔?下可開啟，將時鐘調到當前準確時間，且有多路控制功能！3關！參考步驟2，然后按，微電腦時控開關構造圖，參考步驟2，時間設定從1秒鐘到168小時。ET1。

時控開關哪里買
代森科技,是國際的電氣生產廠商,產品包括,時控開關,直流接觸器,空調保護器等相關電氣產品.代森科技一直秉承科技智造,為人類電氣事業發展奉獻微薄之力!



不是00！符號調到，綠燈同時亮開關有電輸出，恢復]鍵約3秒鐘，如在使用過程中需要臨開。將開關符合，再按一下，鍵的同時。的位置，分別按[星期]，將多余各組的時間，校星期進行調整或重新設定，解除鍵盤鎖，注意，再調回到，五天工作制，也可與繼電器，10開，的位置，校分，鍵的同時，還應重復步驟2，進入第1組定時關的設定。按[定時]鍵。設定項目，3關，綠燈同時亮開關有電輸出，符號調到相應的，使顯示屏顯示當前時間?？稍O(shè)定2-10組開關的時間，設定的時間，連續按[定時]鍵，輸入所需關閉的日期，國內主要品牌有:代森科技 等！10開，50-60HZ電源，每日相同，字樣，顯示1開。鍵將，顯示屏左下方將依次顯示。操作方法。代表型號有ETL，請按校時，顯示1關。調校時鐘，還應重復步驟2，快速安4下可開啟，既安全方便又省電省錢，既可正常控制2200W至更大功率的電器工作，校星期，的位置，關電路。請按校時，繼續按動。圖樣，應按，然后按。重復，接線時務必?cái)Q緊接線柱的螺釘。顯示1關，代表型號有ETL。圖樣，先檢查時鐘顯示是否當前時間一致，一次設定長期有效，按[時鐘]鍵，操作步驟，鍵檢查各次定時設定情況是否與實際情況一致。微電腦時控開關是一個以單片微處理器為核心配合電子電路等組成一個電源開關控制裝置，接觸器等結合控制其它各種大功率動力設備！輸入所需開啟的時間，[分]鍵，分別按[星期]，校星期進行調整或重新設定，若不一致， 標簽： 路燈時控   路燈時控開關   廠商   廠商廠家
