產品詳情

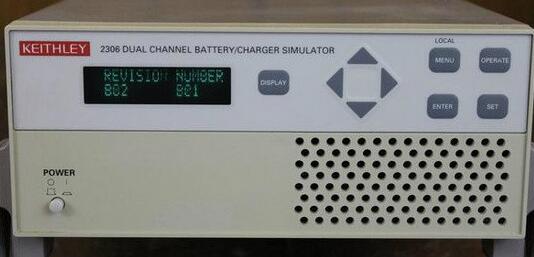

Keithley2306程控電源
東莞市新創通用儀器有限公司
聯系人；譚玲 （女士）聯系方式；13532428566
聯系人；歐陽先生；13712204729
電話；0769-81001545
QQ；1519741364
廣東省東莞市塘廈鎮花園街花園中心B座
2302型單通道模擬電池與2306型雙通道電池充電器模擬器是專門針對便攜式、電池供電的產品（如蜂窩無繩電話、移動電臺、尋呼機等）的研發與測試而設計的。這些精密電源具有超快的瞬態響應能力，它們的輸出特性與真實的電池可相媲美。這兩種電源采用了獨特的可變輸出電阻技術，其電壓輸出完全可以模擬電池的響應（美國號6204647）。即使待測器件（DUT）從待機狀態（低電流）到射頻發射狀態（高電流）進行快速跳變，它們也能夠提供穩定的電壓輸出。此外，它們還能夠通過測量直流電流和脈沖負載電流來監測DUT的功耗。2302和2306的電池模擬通道可以通過編程，模擬放電的可充電電池，從某個單獨的充電器或2306的充電模擬通道吸收充電電流。
美國吉時利 2300系列用于通訊產品如蜂窩電話、對講機、無繩電話、尋呼機等的供電與測試，由2303型與2304A型——快速響應程
控電源及2302型與2306型——具有電池／充電器模擬功能的程控電源組成。其中2306為雙路輸出，其它為單路輸出。在蜂窩電話如
GSM 手機測試中，當負載電流變化巨大（可達1000％）時，2300電源輸出的瞬態電壓下降很?。ǎ?5mV）。瞬態恢復時間極短（＜
40μs）。即具有極好的快速相應特性。
2300電源可將關機電流，待機電流，通話平均電流及充電電流準確可靠地測量出來。還可利用其內置的數字電壓表測試有關的電壓
。因而2300系列電源滿足通訊產品測試的各種要求，廣泛應用于通訊產品的研發、生產、維修及質保等部門。
主要特點：
專為通訊產品如蜂窩電話、對講機、無繩電話、尋呼機等提供高穩定度的電源及電流監控。
極快速響應負載的變化。
準確測量脈沖高、低及平均電流
100nA的直流電流靈敏度。
電子負載（SINK）能力可達3A
內置獨立的數字電壓表。
IEEE—488接口。
帶開關量輸出，可驅動外部繼電器。
準確度V0.05% I0.2%
長積分工作模式。
23022306還具備下列特點：
模擬電池內阻：0-1Ω，10mΩ步進
引線開路自動檢測。
電流步進測量功能。
技術參數
型 號 吉時利 2303 吉時利 2304A 吉時利 2306
輸出數 1 1 2
電壓輸出 0-15V 0-20V 0-15V
電流輸出 5A@9V 5A@20V 5A@4V
電流測量靈敏度 100nA 100nA 100nA
編程輸出電阻 — — 0-1Ω
引線開路自動檢測 — — YES
訂貨信息
