電動隔膜泵

基本介紹

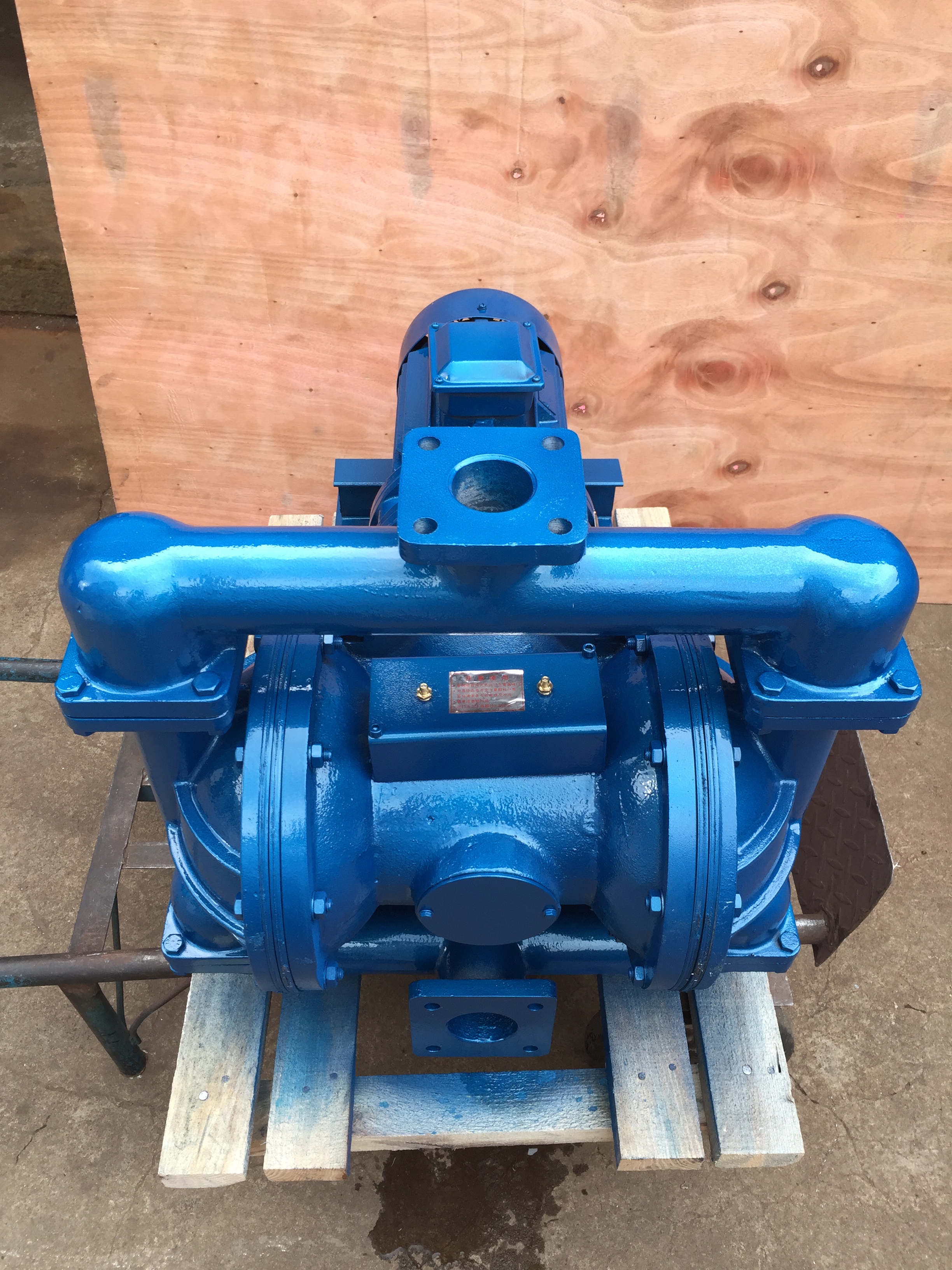

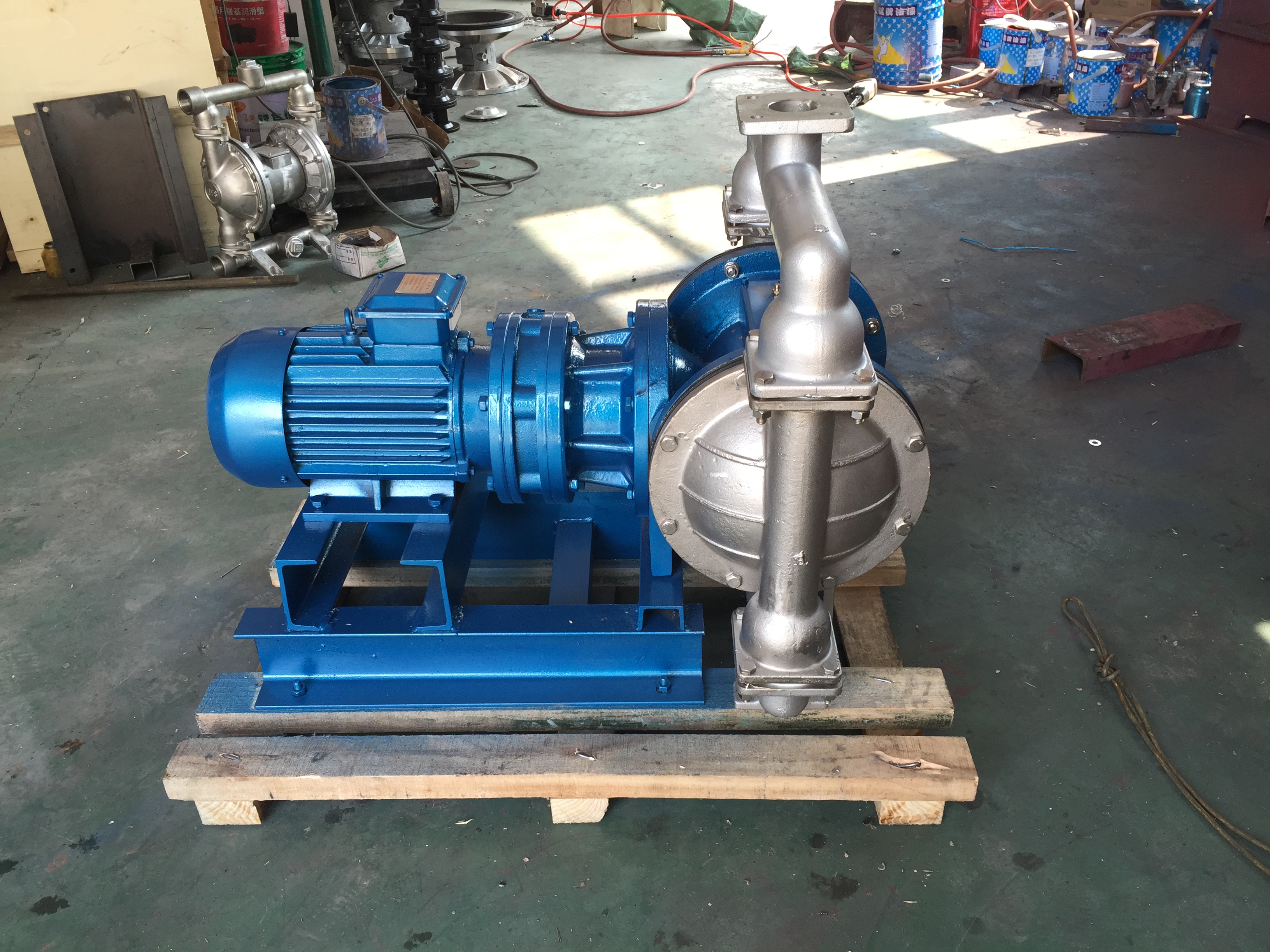

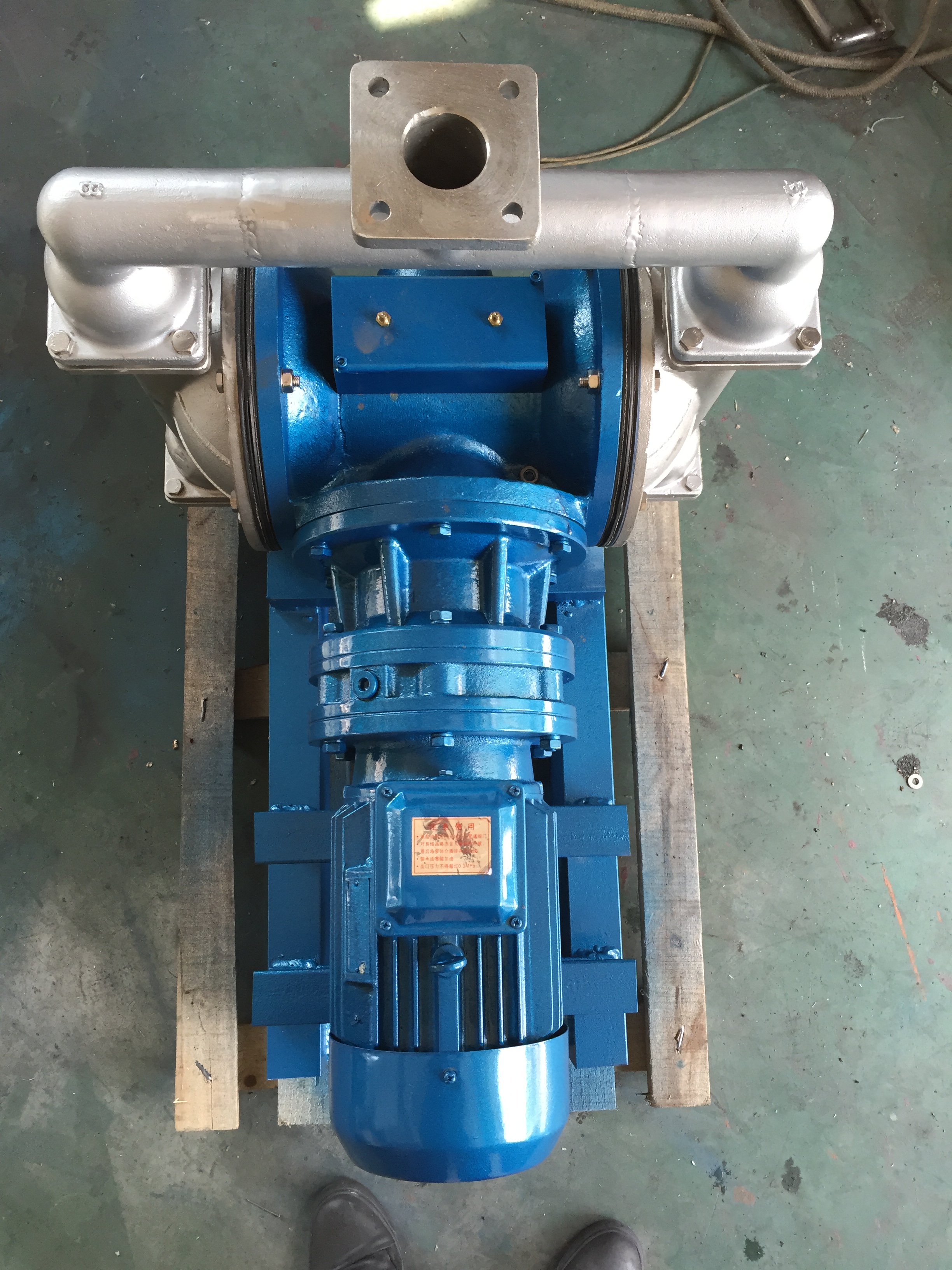

電動隔膜泵

　　DBY電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質是取得了突破性的進展，來應用于石化、陶瓷、冶金等行業，特點是不需灌引水，自吸能力達7米以上。直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。由于隔膜將被輸送介質和傳動機械件分開，所以介質不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、橡膠等，即配有DBY電動隔膜泵氯丁橡膠隔膜片、DBY電動隔膜泵氟橡膠隔膜片、DBY電動隔膜泵*橡膠隔膜片等，可以滿足不同用戶的要求。主要型號有：DBY-10電動隔膜泵，DBY-15電動隔膜泵，DBY-25電動隔膜泵，DBY-32電動隔膜泵，DBY-40電動隔膜泵，DBY-50電動隔膜泵，DBY-65電動隔膜泵，DBY-80電動隔膜泵，DBY-100電動隔膜泵等。

產品特點

　　1：結構緊湊、體積小、重量輕、裝拆方便； 2：傳動效率高； 3：運轉平穩、噪音低； 4：使用壽命長； 5：可無泄 漏輸送介質； 6：可承受空載運行； 7：不需灌引水，能自吸； 8：通過性能好，大顆粒雜質、泥漿等均可毫不費力地通過； 9：根據不同介質，隔膜分為氯丁橡膠、氟橡膠、橡膠、，完全可以滿足不同用戶的需要。過流部件也可根據用戶要求，分為、不銹鋼、襯膠、鋁合金電，機分為普通型和防爆型

工作原理

　　電機(4)通過減速箱(3)帶動左右兩端柱塞上面的隔膜(2)一后往復運動。在左右兩個泵腔內，裝有上下四個單向球閥(1)隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。

性能參數表

操作注意事項

　　1)隔膜泵開停車負荷操作

　　隔膜泵是由變頻電機驅動,若開停車負荷過大或過小、為盡量避免以上情況的出現,硬性規定開停車負荷都控制在30 %左右,并在儀表中設置使增減負荷都必須在一段時間內才能完成,有效的從工藝上做到了對變頻器的維護。

　　2)隔膜泵儀表空氣及潤滑油壓力系統操作

　　隔膜泵的儀表空氣和潤滑油壓力都與主電機設有聯鎖,推進液的注油、排油閥為氣閉閥,要始終維持一定的空氣壓力,兩閥的最小動作壓力不低于0.4MPa ,所以儀表空氣壓力一般維持在015MPa以上,即使停泵后也不停儀表空氣,以免推進液腔內的液體不夠或過量,供給閥門的空氣是經過過濾、油霧化的。

　　隔膜泵在運行中,潤滑油壓力應不低于壓力聯鎖值(0115MPa) ,且潤滑油出口過濾器壓差不能太大,潤滑油流量窺鏡內的鋼球應處于上限位置,調節此流量時調節幅度不能太大,以免瞬間流量過大使壓力下降太快引起聯鎖跳車。

　　通過以上工藝改進及對操作要點的熟練掌握,使隔膜泵運行時始終有一個穩定的工藝環境,運行一年多來,一次因電氣原因跳車,做到了長周期、安全運行。

　　隔膜泵適用場合

　　由于氣動隔膜泵具有以上特點，所以在上隔膜泵自從誕生以來正逐步侵入其他泵的市場，并占有其中的一部分。如：噴漆、陶瓷業中隔膜泵已占有的主導地位，而在其他的一些行業中，像環保、廢水處理、建筑、排污、精細化工中正在擴大它的市場份額，并具有其他泵不可替代的地位。氣動隔膜泵的優勢在于：

　　1、由于用空氣作動力，所以流量隨背壓(出口阻力)的變化而自動調整，適合用于中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用于粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大的提高了，對于也是同樣如此。

　　2、在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、、的輸送，因為：、接地后不可能產生火花；第二、工作中無熱量產生，機器不會過熱；第三、流體不會過熱因為隔膜泵對流體的攪動最小。

　　3、在工地惡劣的地方，如建筑工地、工礦的廢水排放、由于污水中的雜質多且成分復雜，管路易于堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢。

　　4、另外隔膜泵體積小易于移動，不需要地基，占地面極小，安裝簡便經濟?？勺鳛橐苿邮轿锪陷斔捅?。

　　5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。

　　6、或是一些試驗中保證沒有雜質污染原料。

　　7、可用于輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因為隔膜泵的剪切力低，對材料的物理影響小。

產品優點

　　1.流通性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。

　　2.不需要先灌引水，化工泵能力長，可以達到達7米以上。

　　3.品種多，泵體介質過流部分，可根據用戶要求不同，分為鑄鐵、不銹鋼、襯膠、鋁合金，自吸泵電機可分普通電機、防爆電機、減速電機和電磁調速電機。

　　4.由于隔膜將被輸送介質和傳動機械件分開，所以介質不會向外泄漏；且電動隔膜泵本身無軸封，使用壽命大大延長；根據不同介質，隔膜可分為氯丁橡膠、氟橡膠、丁晴橡膠、聚四氟已烯、特氟龍（F46）等，可以滿足不同客戶的要求。

產品用途

　　1、 吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果漿、巧克力等。

　　2、 泵吸油漆、樹膠、顏料。

　　3、 粘合劑和膠水等全部鐘類可用泵吸取。

　　4、 各種瓦、瓷、磚器及陶器釉漿。

　　5、 油井鉆好后，用泵吸沉積物及灌漿。

　　6、 泵吸各種污水。

　　7、 泵吸各種乳劑和填料。

　　8、 用泵為油輪、駁船清倉吸取倉內污水。

　　9、 啤酒花及發酵粉稀漿、糖漿、糖蜜。

　　10、泵吸礦井、炕道、隧道、選礦、礦渣中的積水。

　　11、泵吸水泥灌漿及灰漿、各種橡膠漿。

　　12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。

　　13、各種、易燃、易揮發液體。

　　14、各種強酸、強堿、強腐蝕液體

　　15、作為各種壓濾機前級送壓裝置。
