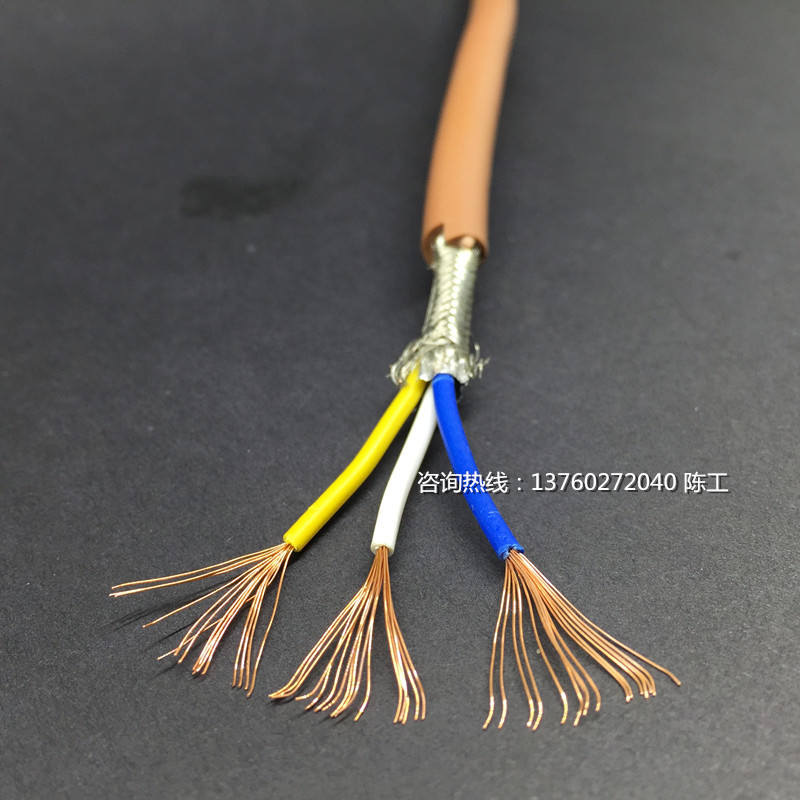

CC-LINK總線電纜CCNC-SB110H三*纜TRVVSP3*0.5mm2 外被棕色

CC-LINK總線電纜CCNC-SB110H三纜TRVVSP3*0.5mm2外被棕色

1.典型應用：
CC-Link的物理層是RS485，被稱為“日系的RS485”。其中DA相當于RS485的+A，DB則相當于-B，DG則為共地，SLD、起抗干擾作用。實際工作中，DA接藍線，DB接白線，DG接黃線，SLD接排流線，終端電阻（110Ω）接在DA與DB之間。終端電阻的作用就是增大負載吸收，降低信號回波反射，起一種被動式阻抗匹配作用。


2.產品結構：
1.采用阻抗匹配、低衰減的RS485電纜更有利于保證通信。
一般推薦如下：
普通雙絞型電纜 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，電纜外徑7.7mm左右。適用于室內、管道及一般工業環境。使用時，層一端接地！
普通雙絞型電纜 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑8.2mm左右。適用于室內、管道及一般工業環境。使用時，層一端接地！
鎧裝雙絞型電纜 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右?？捎糜诟蓴_嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，最內層一端接地！


3.特性與復合型:
CC-Link的總線電纜是特性阻抗為110±10Ω的3芯絞合屏蔽電纜，國產型號規格：STP-110Ω（for CANopen & CC-Link）3C×20AWG ，使用時，層應只在一端接地,傳輸距離超過300米應加終端電阻（一般為120Ω）。


4.技術參數：
變頻器、動力電纜、變壓器、大功率電機等往往伴隨著低頻干擾，而這種干擾是用高導電率材料做層的電纜無法解決的，包括原裝的進口電纜。只有用高導磁率材料（如鋼帶、鋼絲）做的層才能有效抑制低頻干擾。最常用的方法就是給電纜套上鋼管或直接采用高導磁率材料制成的鎧裝型電纜——ASTP-120Ω（for RS485 & CAN） one pair 18 AWG .雷電的等效干擾頻率在100k左右， 屬于低頻干擾?！禛b50057-94建筑物防雷設計規范》第6.3.1條：......在需要保護的空間內，當采用屏蔽電纜時其層應至少在兩端并宜在防雷區交界處做等電位連接，當系統要求只在一端做等電位連接時，應采用兩層，外層按前述要求處理.
