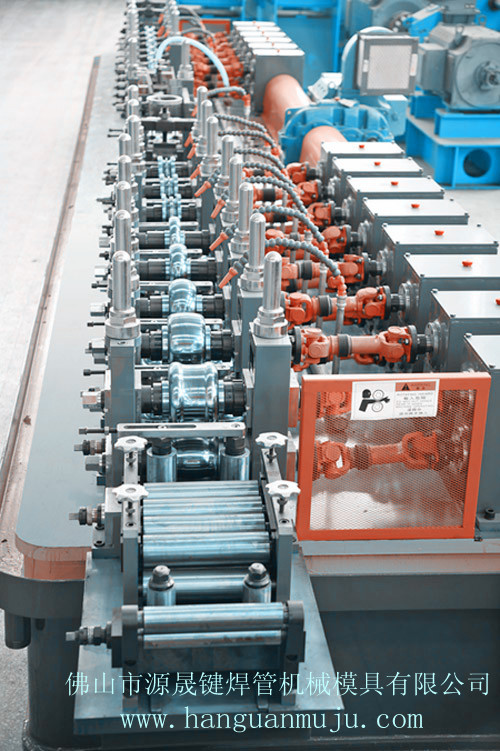

供應佛山源晟鍵YSJ10型高精密高頻直縫焊管機

YSJ10型高精密高頻直縫焊管生產線簡介

一、 生產線主要技術技能

1. 概述

YSJ10型高頻直縫電焊鋼管生產線主要用于生產直徑Ф5－Ф16mm壁厚0.25－0.8mm及相應方管、矩形、異型管設備。設備組成從原帶鋼<卷料>至切斷落管為止，制管速度隨著制管規格變化作相應的調整，該生產線各單機在消化吸收國內外同類設備的基礎上，結合國內、國際市場創新設計，操作維修方便，設計水平和制造質量在全國處地位，在結構和精度上達到近幾年引進機組水平。本設備加工質量和裝配精度較高，采取合理的軋輥模具孔型，可以生產精度較高的高頻焊接鋼管。

2. 原材料

適用帶鋼材質為普碳鋼Q195、Q235、16Mn等熱軋或冷軋帶鋼卷（符合GB700-88或GB1591-88）

帶鋼寬度：16－50mm（±0.2mm）

帶鋼厚度：0.25－0.8mm（符合GB708-88）

3. 制管范圍

直徑：Ф5－Ф16mm        壁厚：0.25－0.8mm

方、矩形：F4*4?F10*10   F4*6?F4*8    壁厚：0.25—0.6mm

4. 機組生產方式：連續式

5. 焊接方式：高頻感應焊、高頻功率100KW

6. 制管速度：20－80m/min

7. 生產線用電總功率：170KW

二、 生產線工藝流程

原料（帶鋼卷）－上料－儲料倉－喂入成型－高頻焊接－去外毛刺－冷卻水套－定徑矯直－飛鋸切斷－落料（人工堆垛包扎）－檢驗－入庫
