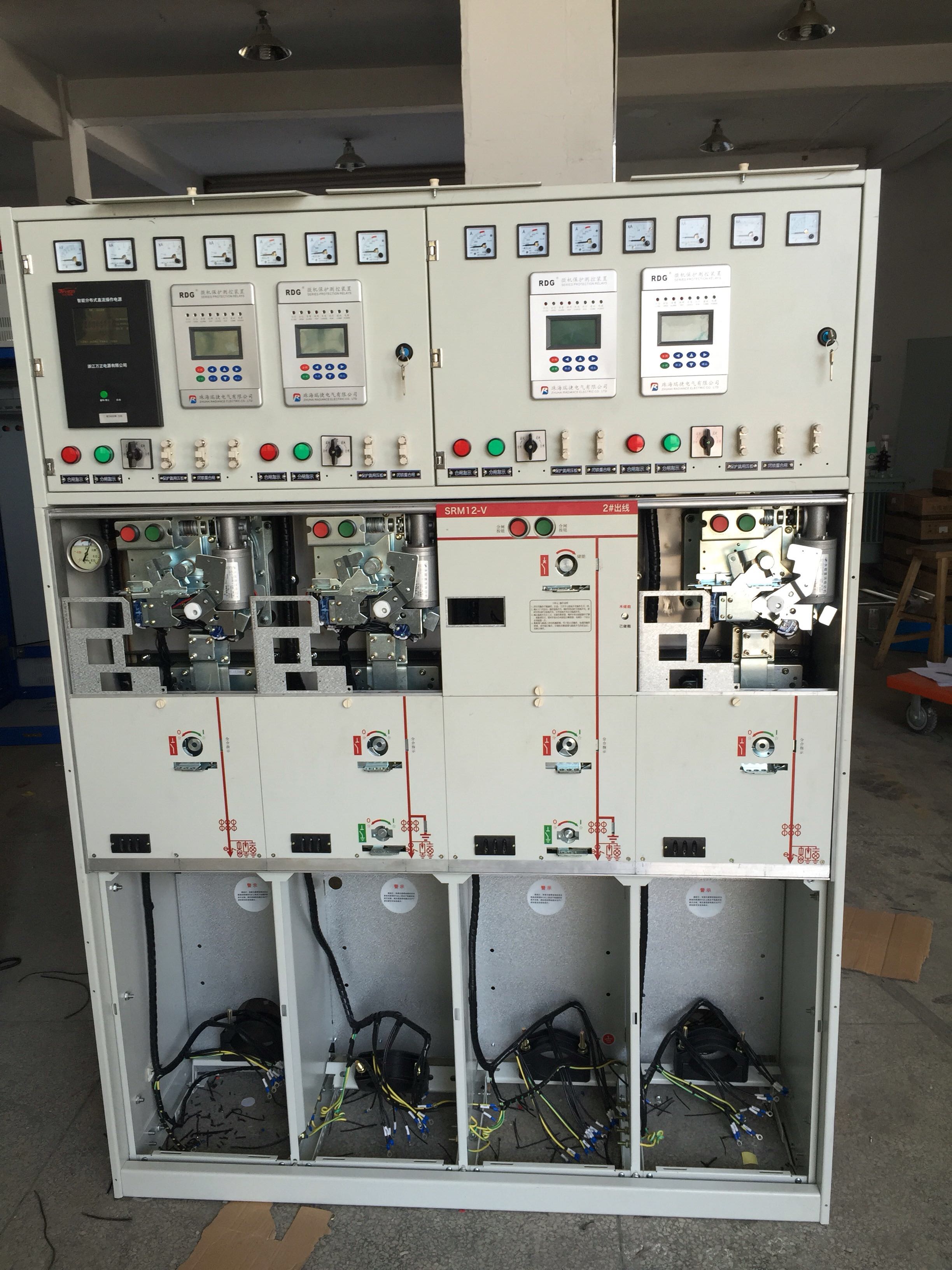

SF6充氣柜，ZHRM6-12高壓充氣柜，高壓環網柜，高壓開閉所

描述

SF6全絕緣充氣環網開關柜（簡稱充氣柜）是采用SF6氣體絕緣的金屬封閉開關設備，以負荷開關、負荷開關熔斷器組合電器、隔離開關真空開關等主開關組成各種功能單元，并具備了全封閉，全模塊化，可任意組合并擴展的特點，為廣大用戶提供結構緊湊，安全可靠，性能優異且真正免維護的放心產品。被廣泛的應用于城鄉電纜化改造，配電站，風能發電，鋼鐵石化，公路碼頭等工業企業，以及市政建設，商務大樓，民用住宅小區等建設領域。
1、安全可靠：充氣柜采用性能優異的SF6氣體，具備了強負電性和極好的介電絕緣性能，在均勻的電場中，絕緣強度約為空氣的2～3倍，且無毒無味，并具有不可燃性以及優良的滅弧性能和冷卻性能，使負荷開關在開斷電流后能迅速可靠地熄滅電弧。
2、小巧緊湊：利用絕緣性能優異的SF6氣體也使得充氣柜在性能優異、安全可靠的前提下，做到了尺寸更小，重量更輕，結構更緊湊，為用戶大大節省了空間和占地。
3、靈活：充氣柜采用的設計理念和生產、檢測手段，使整個系列產品結構簡單，操作靈活，聯鎖可靠，加上采用了的傳感技術和的微機保護裝置，我們可以提供各種技術方案來滿足各種不同的用戶要求。
4、全模塊設計/全封閉結構/全方位擴展：充氣柜是新一代緊湊型模塊化開關設備。氣箱采用優質3mm不銹鋼板焊接而成，真空開關、負荷開關、以及母線等所有高壓帶電部分都被密封在充滿SF6氣體的箱體內。全系列產品具有單元型和共箱型等模塊結構，每個模塊都具備各自功能和分別獨立的金屬外殼，并要以左右任意擴展。
5、全天候適應：充氣柜采用氣密式結構，一次導電系統完全獨立在以SF6作為介質的運行環境中，因此不受外界的環境（如：凝露，污穢，鹽霧，小動物及化學物質等等）的影響，真正做到免維護，適用于各種惡劣的場所，并具備很強的防浸水能力，氣箱和熔斷器倉均達到IP67的防護等級。為我們的用戶提供了可靠的用電系統以及經濟的運行維護成本。
主要特點：SF6氣體作為滅弧及絕緣介質；開關柜為全密封、全絕緣結構；母線、開關及帶電部件完全封閉在不銹鋼殼體中。腔體充以1.4bar的SF6氣體，防護等級達到IP67；整個開關裝置完全不受外部環境條件的影響，即使在短時水浸等情況下也能保證開關正常運行，產品終身免維護。開關柜具有完善的“五防”聯鎖裝置，杜絕人為誤操作可能引起的人員及設備運行
故障；所有開關柜具有可靠的安全泄壓通道，即使在情況下也能保障操作人員人身安全。開關柜分為固定單元組合和可擴展單元組合兩類；開關柜通常由正面進出線，也可按不同的安裝位置實現側出線或側擴展；柜體尺寸小安裝方便，并能夠適合空間狹小及環境條件不良的地方；開關柜可根據用戶的不同需求配置電動、遠控及監測裝置；
性能指標

?SF6氣體壓力 20℃下壓力為1.4bar
氣體年泄漏率 0.5%/年
防護等級 IP67
氣室不銹鋼厚度 3.0mm
?母線
開關柜內母線 320mm2 Cu
開關柜接地母線 150mm2 Cu
?顏色
開關柜前面板 RAL 7012
側板和電纜室前蓋板 RAL 7035
?正常運行環境條件
溫度 40℃
低溫度-40℃
平均相對濕度≤95％
海撥高度≤1000米
?滿足標準
GB/T11022 GB3906 GB1985
GB16926 GB38041 GB1984
GB3309
IEC60056 IEC60129 IEC60256
IEC60298 IEC60420 IEC60694
每個模塊具有下列配置
D柜配置
不帶接地刀的電纜連接模塊
C柜配置
負荷開關模塊
F柜配置
負荷開關熔斷器組合電器模塊
V柜配置
真空開關模塊
