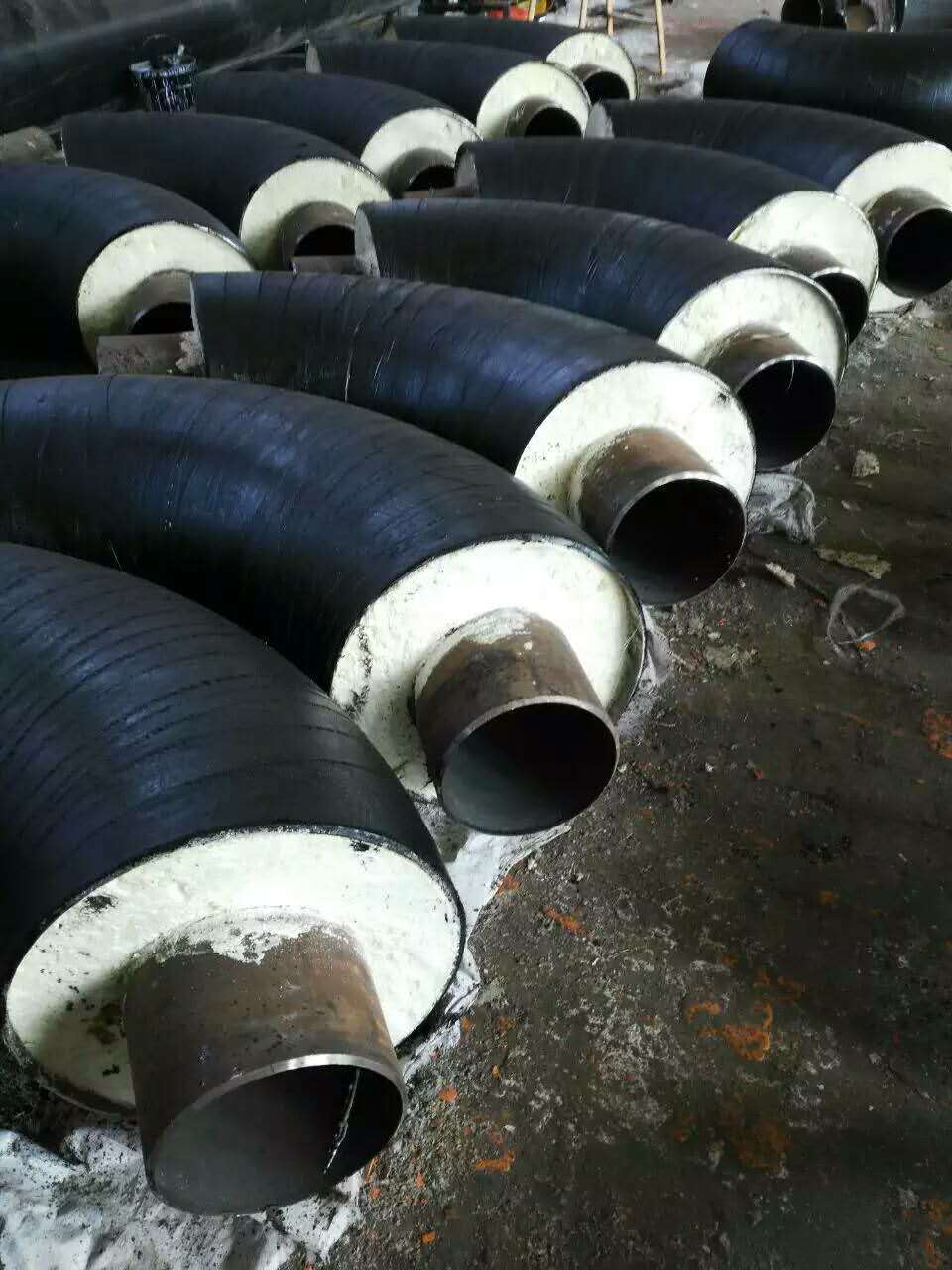

鋼套鋼蒸汽管道

聚氨酯保溫管適應性強聚氨酯泡沫能與各種材料進行牢固的粘合，因此，作為直埋管的保溫層幾乎無需考慮防腐敗層與之粘合的問題。從“鋼套鋼直埋蒸汽管道”左圖上看，由內向外分別為：內工作鋼管、保溫層、鋁箔反射層、空氣層、外套鋼管、外防腐層組成。鋼套鋼直埋蒸汽管道保溫結構設計思路來自于熱力管溝，將管溝由常用的磚砌或混凝土結構改為鋼套管，在外套鋼管內設置可滑動導向支架，使工作鋼管及相應的保溫材料與外部的鋼外套管產生滑動，即工作鋼管與保溫材料之間緊密接觸，工作鋼管通過支架支撐在外套鋼管內， 使導向支架在外套鋼管內部滾動，形成了“鋼管溝”的構造。該保溫結構主要采用于軟質的保溫材料作為保溫絕熱層，有效解決了由于徑向膨脹而造成摩擦力增大的問題，由于內部有支撐環，不會造成保溫材料偏心和壓碎現象。并且在結構上借鑒了國外同類產品設計方案，采用獨特的管道支座與鋼套管內壁之間作為滑動界面的結構形式，利用鋼外套管機械強度高強、密封性能好的特點成功解決了防水抗漏的難點。二、鋼套鋼直埋蒸汽管道性能優點 鋼套鋼直埋蒸汽管道，是以北歐直埋管技術為基礎，并吸收國內多家高等設計單位和院校的技術，在實際工程應用中不斷改進而成，該保溫管產品是種集耐高溫高壓、防腐、防漏、防水、抗壓、抗?jié)B以及全封閉的鋼套管埋設新技術，是高溫直埋敷設技術在地下水位較高地區使用的次巨大突破，是高參數蒸汽輸送領域效、可靠的保溫管產品。1、工作管的保溫層與外套鋼管之間留有20～25mm左右的空氣層，既可起到定的保溫作用，又可為鋼套鋼直埋蒸汽保溫管道提供極為通暢的排潮通道，使排潮管真正起到及時排潮的作用，同時具有信號管的作用；若將其抽成低真空，可更有效地保溫并降低外套鋼管內壁腐蝕。 2、工作鋼管滾軸支座采用特種低熱導材料制成，與鋼材的摩擦系數為0.1左右，蒸汽管道工作時摩擦阻力較小。  3、工作鋼管的固定支架、滾軸支座與工作鋼管的連接采用特別設計，有效地防止內外鋼管熱橋的產生。 4、工作鋼管的彎頭、三通、變徑、波紋管補償器、閥門等均布置在鋼套管內，整個工作管線處于全密封的環境下運行，安全可靠。 5、直埋管道的疏水采用全密封式結構，疏水管接于工作鋼管的低位點或設計要求的位置，無需另設檢查井。 6、采用內固定形式，可完全取消外固定混凝土支墩，節省費用，縮短工期。 7、可采用抽真空技術，基本杜絕外套鋼管內壁由水汽引起的電化學腐蝕，同時進步提高管道的保溫性能。 8、外套鋼管的外壁采用優良的防腐工藝，杜絕被帶有腐蝕性液體、氣體或固體的腐蝕物腐蝕，運行壽命可長達50年。 三、鋼套鋼直埋蒸汽管道核心技術工藝1、保溫層復合技術 保溫層可采用單一絕熱保溫材料層或多種絕熱保溫材料的復合層（復合保溫層中可含空氣層和鋁箔反射層），保溫層材料接縫處應相互錯縫，內外層應相互壓縫，所有縫隙間應密實嵌縫，利用不銹鋼緊固鋼帶將保溫材料分段捆扎在工作管外表，當管道運行受熱膨脹時，保溫層材料與工作管通過支座在鋼外護管中一起移動。根據蒸汽介質的中溫、高溫以及超高溫等條件，可采用憎水型硅酸鋁針刺毯/纖維氈或二氧化硅氣凝膠納米保溫絕熱氈等耐高溫保溫材料作為保溫層來達到耐高溫要求。2、滑動支座隔熱技術 采用滾動/滑動導向支座代替?zhèn)鹘y(tǒng)的支架，更加有利于工作鋼管在外套鋼管內的自由伸縮，而且滑動支座與鋼管之間采用特殊材料隔熱措施，有效地解決了管道的熱橋問題，滑動支座處的外保護層的表面溫度較低，不會破壞管道的防腐層，保證了管道局部不會發生腐蝕破壞。 標簽： 鋼套鋼玻 鋼套鋼蒸 保溫管廠 聚氨酯保 玻璃鋼保   鋼套鋼玻璃棉 鋼套鋼蒸汽管 保溫管廠家 聚氨酯保溫管廠家 玻璃鋼保溫管生產廠家   滄州市鋼套鋼蒸汽管道   滄州市鋼套鋼蒸汽管道廠家
