　　機械加工必須嚴格按照加工圖紙來進行操作，因此正確繪制零件機械圖紙就是完善機械加工、提升加工質量的重要基礎。繪制機械圖紙除了要準確、之外，還要清晰明了，為加工人員對于圖紙的理解創(chuàng)造便利。軸套類、盤蓋類、叉架類和箱體類結構是機械加工中常見的零部件結構，在繪制這些零件圖紙的時候，有哪些問題需要注意呢？
　　軸套類零件機械圖紙

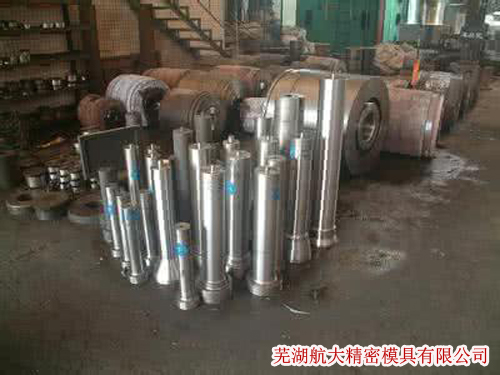

　　軸套類零件一般由軸和襯套等零件構成，在繪制圖紙的時候，只需要繪制一個基本視圖及適當的斷面圖，并且標注清楚零件各部分的尺寸，就可以很好地完成零件的視圖表達。為了便于機械加工人員對圖紙進行閱讀，并理解其表達的內容，一般按水平方向放置軸線并進行投影，而且要選擇軸線為側垂線的位置。
　　在標注尺寸的時候需要注意，軸套類零件常以軸線作為它的徑向尺寸基準，由此注出所需要的其他尺寸。這樣就可以將設計要求和工藝基準很好地統(tǒng)一起來。而軸向尺寸基準常選用重要的端面、接觸面或加工面等。
　　盤蓋類零件機械圖紙
　　盤蓋類零件是有端蓋、閥蓋、齒輪等的扁平盤狀回轉體零件，通常還帶有各種形狀的凸緣、均布的圓孔和肋等局部結構。這類零件在繪制圖紙的時候，為了將外形和結構表達準確，通常選擇過對稱面或回轉軸線的剖視圖作為主視圖，另外還需要適當的其它視圖，如如左視圖、右視圖或俯視圖等。
　　標注尺寸時，盤蓋類零件的徑向尺寸基準通常選用通過軸孔的軸線，而軸向尺寸基準則選用重要的端面來充當。
　　叉架類零件機械圖紙
　　叉架類零件通常包括撥叉、連桿和支座等零件，它們具有加工位置多變的特點，所以需要的基本視圖數量也比較多。通常，繪制叉架類零件的機械圖紙除了一個主視圖用來體現(xiàn)零件的工作位置和形狀特征外，還需要兩個或兩個以上的基本視圖來表達，并且還要有適當的局部視圖和斷面圖等，這樣才能夠將了你關鍵的整體結構和局部結構都表達清楚。
　　標注尺寸時，叉架類零件通常會選擇安裝基面或零件的對稱面作為尺寸基準來進行標注。
　　箱體類零件機械圖紙
　　箱體類零件一般由閥體、泵體和減速器箱體等零件構成，其結構通常比上面的三種零件都要復雜一些，而且加工位置的變化也更多，其零件圖紙的繪制難度要大于以上三種零件。選擇箱體類零件的主視圖時，需要考慮工作位置和形狀特征。除此之外，還需要采用適當的剖視、斷面、局部視圖和斜視圖等多種輔助視圖來進行視圖表達。
　　標注尺寸時，尺寸基準一般選用設計上要求的軸線、重要的安裝面、接觸面、箱體某些主要結構的對稱面等。對于箱體上需要切削加工的部分，應盡可能地按照便于機械加工和檢驗的要求來標注尺寸。
