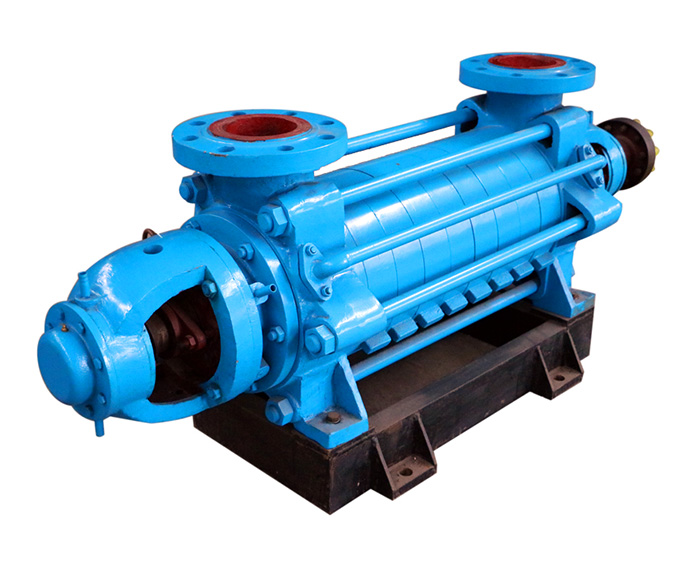

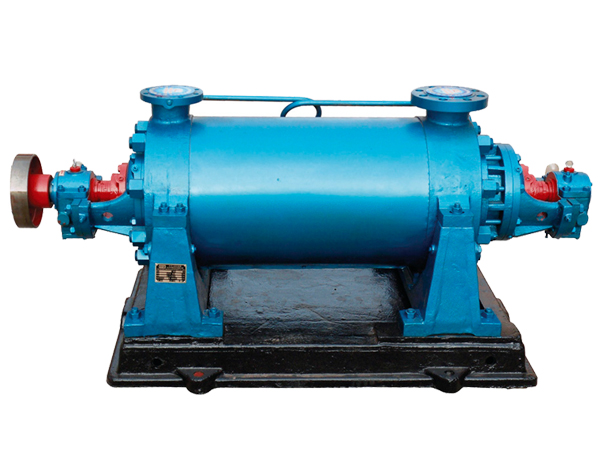

D型臥式多級離心泵
概   述
該系列泵系臥式單吸多級分段式離心泵，采用了國家推薦使用的節能產品的水力模型，在行業內居于技術地位。具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長：安裝維修方便等優點。
可供輸送不含固體顆粒(磨料)、不含懸浮物的清水或物理化學性質類似于清水的其它液體之用。我公司已通過IS09001∶2000質量體系，產品的設計、生產與服務具有嚴格規范的控制體系，產品質量有充分保障。
D型：D型泵供輸送不含固體顆粒、溫度低于80℃的清水或物理化學性質類似于清水的液體。適合于礦山工廠和城市給排水工程之用。
另外，本公司能根據用戶需求實現該系列泵多出口的結構及功能。
結構特點
本型泵是單殼體、單吸、多級臣式節段式離心泵結構，泵的進口水平，出口垂直向上具體結構如下：
2.1定子部分
主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上
2.2轉子部件
主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。
為了補償膨脹在最后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。
2.3平衡機構
本泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。
型號說明
例：D46-50×4
D —多級離心清水泵
46—設計點流量為46m3/h
50—設計點單級揚程為50m
4—級數為4級
例：100D16×3
100—泵吸入口直徑為100mm
D—多級離心清水泵
16—泵設計點單級揚程為16m
3—級數為3級
性能范圍
流量：Q=3.75～840m3/h
揚程：H=19～680m
