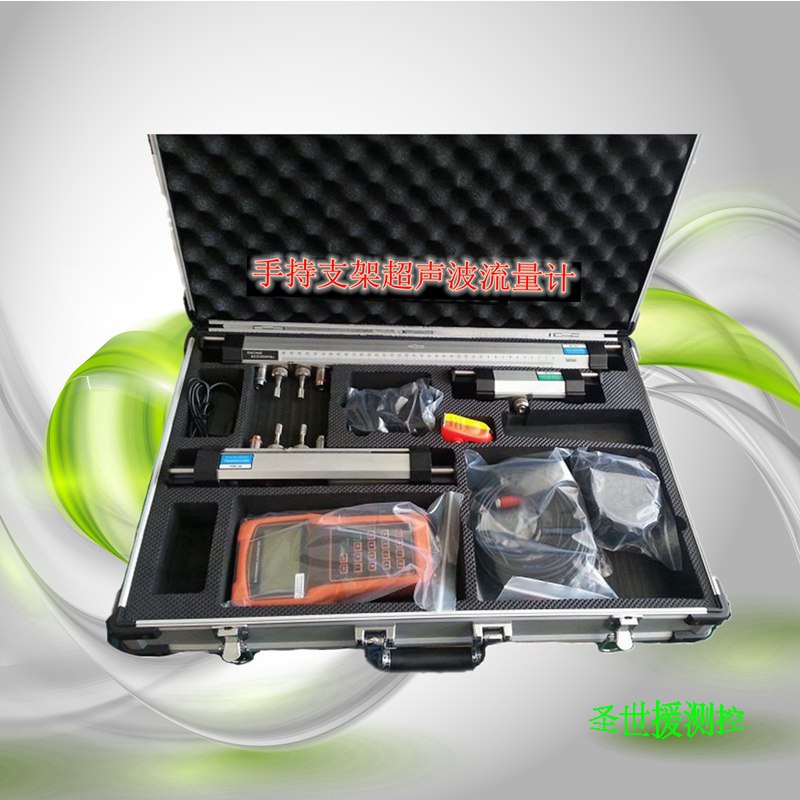

昆明圣世援手持式超聲波流量計TUF-2000H產地貨源

怎么安裝呢？

1、安裝前先用配套的卷尺量出被測管道周長，然后計算出管直徑。

2、打開主機輸入按鍵M11進入設參窗口，將計算的直徑輸入主機，按向下箭頭翻頁輸入壁厚，繼續翻頁直至M24窗口，輸入相應窗口的參數及選項。至此參數設置就完成了。

3、進入M25窗口查看傳感器安裝距離，按著此距離安裝傳感器。

4、安裝傳感器之前先將管道打磨干凈，在傳感器發射面上涂滿耦合劑后放置在管道上，連接好信號線。

5、調試主機前先確定管道內液體滿管，進入m91窗口查看傳輸時間比，在±3%范圍內即為正常，否則檢查輸入?yún)?shù)或者傳感器安裝距離。進入m90窗口查看信號強度和信號質量Q值，上下游信號強度在60以上，Q值在75以上，儀器就能正常工作。

安裝方法的選擇：

外夾式傳感器的安裝方式有V法和Z法。

☆ V法

DN15mm-200mm的管道優先選用V法，安裝時兩傳感器水平對齊，其中心線與管道軸線平行即可，并注意發射方向一定相對（兩個傳感器方向朝里）。V法具有使用方便，測量準確的特點。對于口徑小于DN50mm的管道安裝精度較高，請注意信號強度、信號質量、傳輸時間比這幾個參數（詳見P41頁§4.4 檢查安裝是否正確）。

☆ Z法

DN200mm-6000mm的管道優先選用Z法，在V法測不到信號或信號質量差時也可選用Z法。安裝時讓兩個傳感器之間沿管軸方向的垂直距離等于安裝距離，并且保證兩個傳感器在同一軸面上即可，并注意發射方向一定相對（兩個傳感器方向朝里）。由于Z法是超聲波在介質傳播中直接收發，信號沒有反射，因而信號強度衰減最小。所以，Z法信號強度較高，適用于口徑較大、介質含雜質或氣泡、管道有結垢等超聲波信號衰減較大的場合。
