河北定制下臥式翻板鋼制閘門價格

生產廠家：新河縣前進水工機械廠

產品中文名稱：下臥式翻板鋼閘門

廠家性質：專業研發生產性企業

廠家地址：新河縣前進水工機械廠

廠家資質：

網頁：翻板閘門，液壓翻板閘門，翻板鋼閘門，液壓翻板鋼閘門，水力自控液壓翻板閘門，水力自控液壓翻板鋼閘門，下臥式鋼閘門，下臥式翻板閘門，下臥式翻板鋼閘門，自動翻板閘門，自動翻板鋼閘門，液壓雙控翻板閘門，液壓雙控翻板鋼閘門，臥床式翻板閘門，臥床式翻板鋼閘門，拱壩水利自控翻板閘門，拱壩水利自控翻板鋼閘門，1.2×6（1.5×6   2.5×6  1.5×8）水利自控翻板閘門，液壓翻板壩，下臥式翻板閘門，弧形液壓壩，鋼制翻板閘門，翻板鋼制閘門，水電站翻板閘門，水力翻板閘門，下臥式水力翻板閘門，下臥式水力翻板鋼閘門，鋼結構翻板閘門

下臥式翻板閘門產品介紹

1，下臥式水力翻板閘門工作特點

    下臥式水力翻板閘門吸取了直升式平板閘門和弧形閘門的優點，使平板閘門在近似弧形軌道上作曲線運動，分為向上游轉動和向下游轉動(轉動方式與吊耳位置有關)。這樣可以減少閘墩數量和取消工作橋，從而提高河道景觀，可在河道工作閘門中使用。

  下臥式水力翻板閘門在擋水時是直立的，然后根據閘門開度，閘門向下游或上游轉動，至閘門全開時，閘門呈水平狀臥于閘底板的上部，即平板閘門作近似弧形門的運行。

向下游轉動的升臥式平板閘門，一般將閘門設置在閘室段的尾部，所以擋水后閘門前的閘室有較大的水重，有利于閘的穩定，也使地基應力較均勻，同時閘門的轉動方向與水壓力使閘門轉動的方向一致，啟閉力較小。

    向上游轉動的升臥式平板閘門由于在小開度時與水壓力產生的轉動方向相反，故需要的啟閉力較大，不利于閘門的轉動。

 2，下臥式水力翻板閘門產品分類

1) 帶支臂的下臥式水力翻板閘門。

帶支臂的下臥式水力翻板閘門是一種可以繞安裝在閘室底板的轉動軸轉動以適應不同水位和流量控制要求的新型閘門。閘門的啟閉采用安裝在閘墩兩側的液壓?jiǎn)㈤]機系統，其管路系統可通過河床底部廊道(也可通過上部橋面系統)，上部不需要單獨設置支承結構，容易與周邊的環境相協調。閘門全開時，閘門隱藏在水下門庫內，不干擾水流;閘門擋水運行時，水流從閘門頂溢流，形成跌水瀑布，不僅形成河床水面的一道景觀，跌水還卷入了大量空氣，增加了水體的溶解氧，改善了河流水質。

2)　不帶支臂的下臥式水力翻板閘門

    不帶支臂的下臥式翻板閘門工作原理同帶支臂的下臥式翻板閘門，不同的是液壓?jiǎn)㈤]機直接同閘門頂部的吊耳相連，該閘門適用于低水頭小孔口水閘。

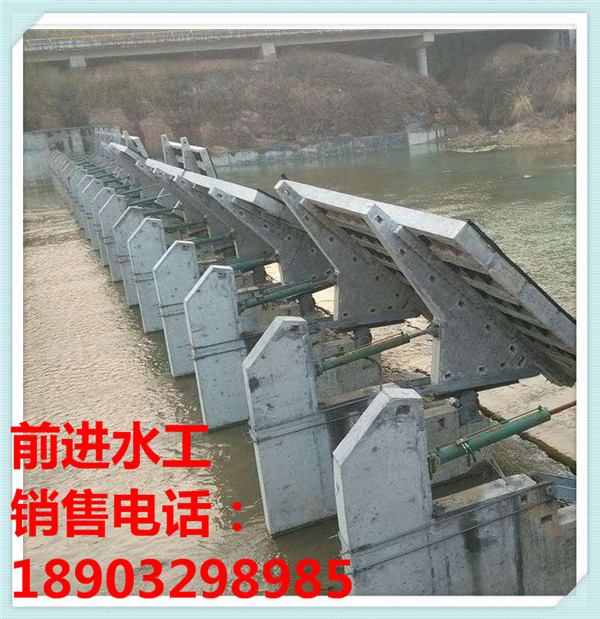

下臥式翻板閘門工程實例展示
