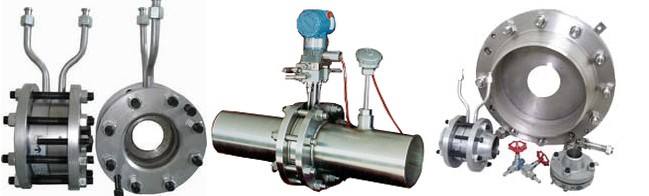

孔板流量計

節流裝置產品特點：
 節流裝置是差壓式流量計的一次傳感器，經與差壓變送器及顯示儀表（或計算機）配套使用，可實現對流體流量的測量，并達到累積、顯示及控制的目的。因其具有結構簡單、安裝方便、使用可靠、適用范圍廣：標準節流裝置測量適用管徑50mm—1200mm ，特殊節流裝置管徑還可以小至12mm大至3000mm ， 測量溫度可高達550℃左右 ；耐壓可達32MPa ，且標準節流裝置還不用單獨標定等特點，是工業自動化控制過程中對流量進行測量的主要儀表之一。
我公司不僅生產常規結構的節流裝置，而且還生產可換孔板節流裝置，滿足現場流量變化大的寬范圍度一體化節流裝置，其包括智能積算儀、差壓變送器，范圍度為1:10～1:40。
產品的型式和組成
 節流裝置由節流件（如孔板、噴嘴等）、取壓裝置（如環室）、緊固裝置（法蘭、螺栓、螺母、墊片等）、及其它附件（導壓管、截止閥等）組成（A型），也可帶前后測量管（B型）及直管段外接兩端法蘭（C型）。
1．節流件：
     是安裝在節流裝置中使流體流通截面收縮，在上、下游兩測產生差壓的元件。
標準節流件包括：
     角接取壓或法蘭取壓標準孔板、角接取壓標準噴嘴、徑距取壓標準孔板、長徑噴嘴、文丘利管、內置式、插入式文丘利管、文丘利噴咀。
非標準節流件包括：
     1/4圓孔板（也稱1/4圓噴嘴）、圓缺孔板、偏心孔板、雙重孔板、錐型入口孔板、口徑孔板、端頭孔板和限流孔板等。
2．取壓裝置：
      在節流件上、下游側不同位置的圓周上開出一個或幾個管壁取壓孔，構成不同的取壓型式如下：
   （1）角接取壓：取壓孔貼近節流件的端面、它包括環室式、法蘭鉆孔式和夾緊環式。
   （2）法蘭取壓：取壓孔在節流件上、下游兩側，距節流件上、下游端面1英寸處（25.4mm）。
   （3）D和D/2（徑距）取壓：取壓孔在節流件上、下游兩側，距節流件上、下游端面分別為1D和1/2D處（D為管道內徑）。
3．緊固裝置：
     用以?shī)A緊節流件的裝置。如法蘭及螺栓、螺母、墊片等。
4．附件：導壓管、根部閥門（截止閥）等
