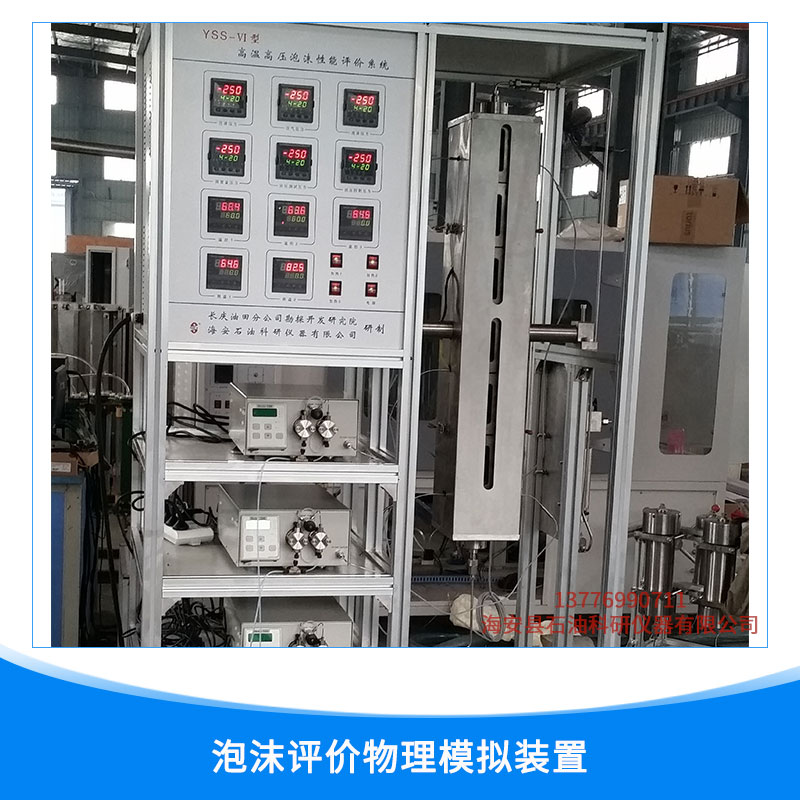

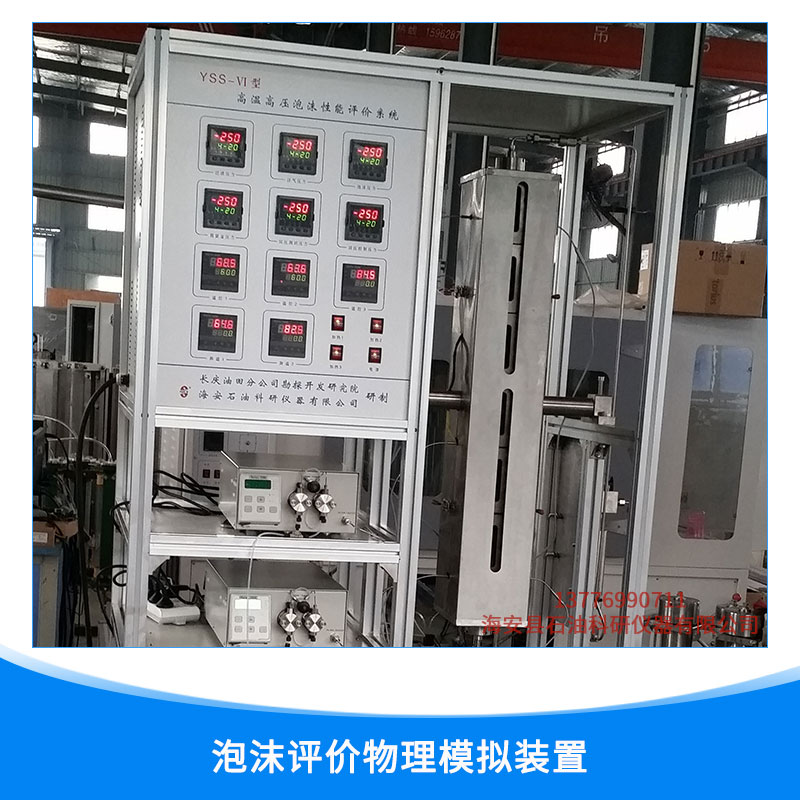

泡沫評價物理模擬裝置 發泡劑油水注入 氣體注入計量系統 歡迎來電咨詢

一、氣體注入計量系統

用于向主體注入一定量的高壓氣體。系統由氣體增壓泵、高壓儲氣罐、調壓閥、壓力表、氣體質量流量控制器等組成。

1、氣體增壓泵：工作壓力40MPa

2、高壓儲氣罐：3000ml/32MPa

3、調壓閥：YT-5型，進口壓力32MPa，出口壓力0~20MPa

4、壓力表：0.4級，量程40MPa，25MPa

5、氣體質量流量計：量程500sccm，工作壓力20MPa，帶瞬時及累積顯示。

二、發泡劑、油、水注入系統

用于向主體注入一定體積的發泡劑、油、水等。

采用抽空吸入法注入。

真空泵：型號2XZ-Z型

三、主體部分

主體工作尺寸：Φ46×550mm

    工作壓力：20MPa

    工作溫度：室溫～200℃

主體從上到下設計高壓觀察窗，便帶刻度，方便觀察讀高。

主體部分帶加熱、保溫、控溫系統

四、溫度控制測量系統

為保證溫度均勻，分三段加熱控溫分式

溫控范圍：室溫～200℃

精度：±1℃

主體內置兩個測溫探頭，實測工作溫度。溫度由計算機設定、控制、采集。

五、壓力測量系統

采用壓力變送器測量壓力

壓力變送器量程：25MPa、精度0.25%F·S

壓力值可由二次儀表直接顯示，也可由計算機采集。

六、回壓控制系統

由回壓閥、手動泵、緩沖容器、壓力表、冷卻器等組成。

1、回壓閥：工作壓力0～25MPa

2、手動泵：型號JB-3型

3、緩沖容器：ZR-2型，1000ml/32MPa

4、壓力表：量程25MPa，精度0.4級

七、清洗系統

用于主體及管路部分清洗

由平流泵、清洗劑罐等組成

1、平流泵：流量范圍20m/min

2、清洗劑罐：ZR-3型，3000ml/10MPa

八、管路流程系統

用于各系統的各部件的連接

采用Φ6×1mm不銹鋼管連接

耐壓：32MPa

九、支架、控制面板

用于安裝各部件及控制儀表

十、數據采集系統

由計算機、打印機、軟件等組成，用于采集控制壓力、溫度、流量等參數。

計算機：聯想2900

打印機：HP1020
