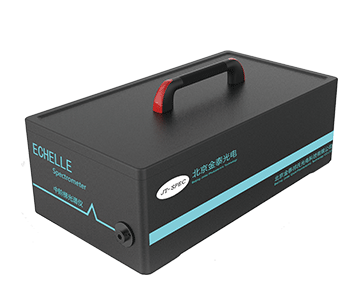

全元素ES-3800A中階梯光纖光譜儀 全元素ES-3800A光纖光譜儀
[中階梯光纖光譜儀
北京金泰光電
ES-3800A]
全元素光纖光譜儀廠家
[中階梯光纖光譜儀 北京金泰光電 ES-3800A]
郵箱：
手機：
- 品牌： 金泰光電
- 型號： ES-3800A
- 加工定制： 是
- 光源： 其他
- 波長范圍： 200~800nm(可擴展180~1100)
- 焦距： 380mm
- 外形尺寸： 536 mm(D)×290mm(W)×180mm(H)
- 重量： 25Kg
- 適用范圍： 科研及工業領域的高分辨光譜測量系統
- 光譜分辨率： 0.01nm@200nm
傳統Rowland和C-T型光譜儀常常采用刻線密集的光柵或大成像焦距，來提高其光譜分辨率，其結果導致高的成本和龐大的儀器體積，且光譜范圍有限。
全元素ES-3800A中階梯光纖光譜儀克服這一缺點，采用中階梯光柵、低色散棱鏡元件、非球面像差校正聚焦鏡、高性能CCD或ICCD探 測器件，借由軟件分析功能和內置豐富的標準譜線庫還原出完整光譜曲線，具有分辨率高、譜線范圍寬、動態范圍廣、檢出限低等特點，精密度和穩定性均達到國際水平。
全元素ES-3800A中階梯光纖光譜儀產品特點
- 無轉動部件，全元素覆蓋
- 寬光譜范圍，高分辨率（0.01nm@200nm），干擾光譜重疊弱
- 體積小，可在較小成像焦距下輕松獲得高的光譜分辨率
- 光學像差小，使用非球面鏡作為聚焦反射鏡
- 穩態光譜的測量，可配CCD探 測 器
- 時間分辨光譜，ICCD是絕 佳的搭配對象
- 14萬條標準譜線庫，借由軟件分析功能，還原出完整的寬譜高分辨光譜曲線
- 機器殼體采用多次時效處理的航空鋁材料，保證儀器性能指標的穩定性
- 高性價比，是科學實驗的有力高端工具
全元素ES-3800A中階梯光纖光譜儀性能指標
| 波長范圍 | 200~800nm(可擴展180~1100) |
| 光譜分辨率 | 0.01nm@200nm |
| 探 測 器效率 | >40%@(145nm-1100nm)，峰值>90%145nm |
| 有效像素 | 1024*1024 |
| 像元大小 | 24*24nm |
| 狹縫 | 25um*25um |
| 相對孔徑 | f/10 |
| 焦距 | 380mm |
| 采樣精度 | A/D轉換16bit |
| 光譜信號接口 | SMA905光纖接口（配準直鏡） |
| 短期穩定性 | RSD<= 0.5% |
| 波長準確度 | <= 0.005 nm |
| 波長校準 | 標準汞燈自校準 |
| 光譜數據庫 | 內置14萬標定數據庫譜線 |
| 重量 | 25 Kg |
| 尺寸 | 536 mm(D)X 290 mm(W)X 180 mm(H) |
| 電源 | 100 VAC -240 VAC,50/60 Hz，90 Wmax |
全元素ES-3800A中階梯光纖光譜儀應用實例
麗江天文觀測臺
本公司于2017年3月20日為麗江天文觀測臺提供的儀器內光學器件光譜檢測服務。麗江天文臺觀測臺坐落于云南省麗江市玉龍縣的鐵甲山巔，海拔3200米。在高海拔的低溫雪山環境下，ES-3800系列中階梯光纖光譜儀在強大性能支持下圓滿完成光譜檢測任務。
天文觀測臺所用日冕儀采用530.3nm窄帶濾波器，通用光譜儀無法滿足超窄的光譜帶寬以及極小的波長準確度要求。由我公司獨立研發生產的中階梯光纖光譜儀ES-3800A，可以穩定提供高達0.01nm的超高光譜分辨率以及小于0.005nm的波長準確度，在高海拔、低溫等惡劣環境下完 美實現了窄帶濾波器的光譜檢測。
云南麗江天文觀測臺和長春光機所的工作人員對精 確的檢測結果表達了一致認可，并對機器性能和檢測服務作出高度評價。
