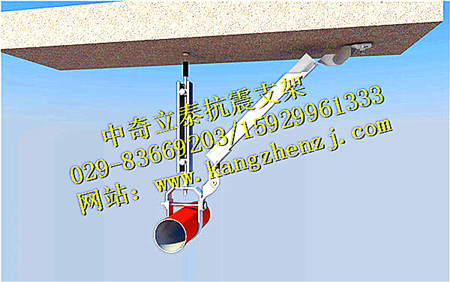

抗震支架——單管單側單向支撐

1、產品名稱：

抗震支架、抗震支吊架、風管支撐、單管支撐、電纜橋架支撐、綜合支架支撐等

2規格參數：

A單管支撐：規格DN65——DN400。

B風管支撐：規格0.4㎡≤S＜1㎡；1㎡≤S＜1.5㎡；1.5㎡≤S＜2㎡；S≤2㎡。

C線纜橋架支撐：規格15kg/m≤G＜200kg/m；200kg/m≤G＜300kg/m；300kg/m≤G＜400kg/m；400kg/m≤G＜500kg/m。

D多管共架：規格DN65——DN400。

3抗震支架設計應用范圍：

A、冷熱水、消防、空調等管道系統抗震支吊架適用范圍：

懸吊管道中所有超過1.8kN的設備；

所有大于等于DN65以上的生活給水、消防管道系統

B、空調、通風管路抗震支吊架適用范圍：

所有直徑大于等于0.7m的風管系統；

所有矩形截面積大于等于0.38㎡的矩形風管

C、電力系統管道及電纜橋架系統抗震支吊架適用范圍：

所有內徑大于等于60mm的電氣配管；

所有重力大于等于150N/m的電纜橋架、電纜梯架、電纜線盒、母線槽。

D、當管道中安裝的附件自身質量大于25kg時，也應設置側向及縱向抗震支吊架。

4抗震支架使用優勢：

A組合式構件、裝配式施工，整齊、美觀、大方
B各專業協調好，提高室內空間標高
C受力可靠、穩定
D安裝速度快，施工工期短
E使用壽命長，后期維護方便
F材料預算準
G良好的通用性
H環保

5、抗震支吊架的設置原則：
  常用的管道支吊架按用途分為固定支架、活動支架、導向支架、拖吊架等。管道支吊架的布置和類型應滿足管道荷重、補償及位移的要求，并注意減少管道的振動；另外，還必須考慮管道的穩定性、強度和剛度以及輸送介質的溫度和工作壓力，并盡量簡便易于制作和節省鋼材。
  有膨脹要求的管道，在不允許有任何位移的地方，應設置固定支架；在水平管道上只允許管道單向水平位移的地方，應裝設導向支架或活動吊架；在管道具有垂直位移的地方，應裝活動支架；水平安裝的方型補償器或彎管附近的支架，應選用滑動支架（屬于活動支架），以使管道能自由地橫向移動。另外，在一條管路上連續使用吊架不宜過多，應在適當位置設立型鋼支架，以避免管道擺動。

6、機電抗震系統解決方案專業用軟件BIM優勢：

A建立三維模型

B 多專業協同工作

C 詳盡的安裝節點及大樣

D 材料清單統計方便、準確

E協助施工管理

我公司具有專業的設計團隊和施工隊伍，能為客戶提供建筑抗震支架的咨詢、設計、銷售、安裝及售后的全方位服務。
