詳細信息（超寬帶全向天線使用說明書）

品牌： 成都科立訊
型號： TN341
增益： 0~5dbi
頻率范圍： 20-8G
輸出阻抗： 50
駐波比≤： 2
工作電壓： 0

TN341 超寬帶全向天線

1　概述

1.1　簡介

TN341 超寬帶全向天線具有超寬帶、全向等特點，超小型設計，便于安裝和攜帶。

用于接收20MHz～8000MHz的垂直極化無線電信號，可以安裝在車頂、便攜三角架上，外有玻璃鋼天線罩防護。覆蓋方位360度。

1.2　使用條件

使用環境溫度

工作環境溫度：-5～55℃（室外）；

貯存環境溫度：-25℃～+70℃；

使用環境相對濕度

工作環境相對濕度：20％～100％；

貯存環境相對濕度：20％～95％；

抗風能力：風速50米/秒時可正常工作。

滿足機動便攜的使用和運輸要求。

系統在電磁環境中能正常工作。設備的電磁發射和敏感度要求應符合GJB 151A－1997中4.3～4.6，5.3.2，5.3.5，5.3.11，5.3.15條的規定。

1.3　主要技術指標

l 工作頻段：20MHz～8000MHz

l 極化方式：垂直極化

l 天線增益：30～150MHz ≥-15dBi（TYP）；

150MHz～8GHz ≥0dBi（TYP）

l 輸出VSWR：≤2.5（TYP）

l 抗風強度：≥160km/h

l 尺寸：450mm*160mm

l 重量： ≤2kg；

l 輸出接口：N-50K（座）

l 輸出阻抗：50歐姆

1.4　尺寸、重量及功耗

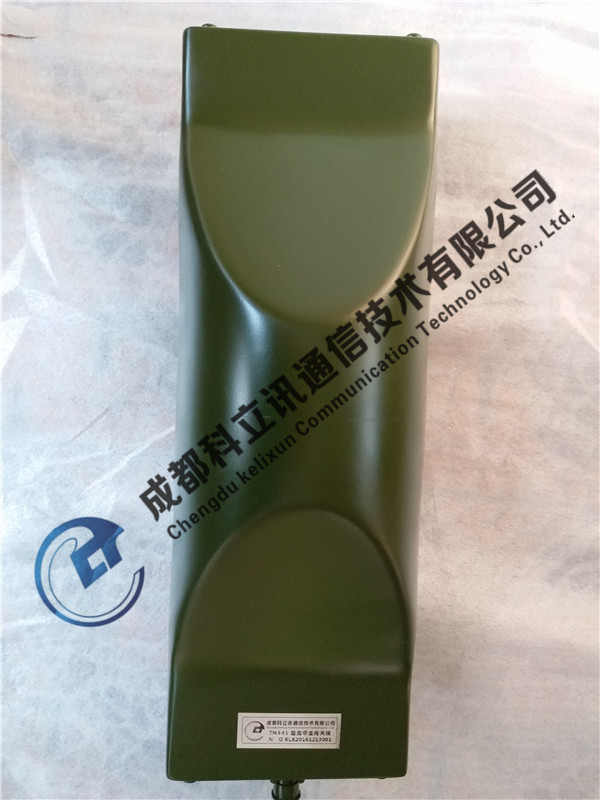

TN341 超寬帶全向天線為雙錐加載結構，外形尺寸為：高×直徑為：450×160毫米，重量2Kg。本天線為無源天線，功耗為零。天線圖片如下圖所示。

2　安裝調試說明

2.1　安裝程序及操作要求

2.1.1　安裝前的準備工作

開箱點驗包裝箱內物品是否與裝箱清單相符，檢查各套天線及附件是否齊備。

2.1.2　結構檢查與裝配要求

從包裝箱取出天線進行整體安裝。

2.1.3　電氣檢查與連接要求

線纜的端頭標記與對應設備的標記一致進行連接。

2.1.4　調試程序

天線安裝完成后，用儀器進行檢測，測試其輸出端口的VSWR是否滿足技術指標來確認天線性能是否正常。

3　使用說明

本天線安裝完成，系統聯試正常后，不需要對天線單獨進行任何操作。

4　維修說明

4.1　正常維護要求

本天線屬室外露天設備，無需維護保養。

檢查內容主要有：

l 天線振子是否松動；

l 連接的線纜端頭是否腐蝕；

l 防水的措施是否有效；

l 天線及支撐結構是否有裂紋；

每次檢查，發現問題，應及時與研制單位聯系，尋求維護指導或由研制單位召回。

4.2　故障修理

4.2.1　常見故障及排除

線纜連接頭是否接觸良好，熱縮保護是否有效，重點檢查有無銹蝕。

4.3　附件說明

無附件。

4.4　維修保障說明

工具1套（含扳手、螺絲刀等）。

三防漆及涂敷工具一套。

以上需用戶自備。

5　其他說明

為確保設備的技術狀態完好，建議用戶不要拆卸天線。如果天線出現故障，請先與技術人員聯系，我們將竭誠為您服務。

5.1　隨機資料

隨機文件有產品合格證、產品最終檢驗記錄、使用維修說明書等。

2增益測試結果

FrequencyCaption	Standard	Standard_Gain	300mm天線	增益（dB）
Frequency: 0.080	-42.53	5.90	-68.52	-20.09
Frequency: 0.160	-27.83	6.58	-47.52	-13.11
Frequency: 0.240	-22.90	6.02	-37.95	-9.03
Frequency: 0.320	-19.79	6.52	-30.73	-4.42
Frequency: 0.400	-21.64	6.31	-27.20	0.75
Frequency: 0.480	-21.93	6.03	-27.34	0.62
Frequency: 0.560	-24.05	6.22	-28.72	1.55
Frequency: 0.640	-25.02	6.51	-29.87	1.66
Frequency: 0.720	-26.17	6.70	-30.96	1.91
Frequency: 0.800	-24.47	6.63	-30.41	0.69
Frequency: 0.880	-28.60	6.52	-34.58	0.54
Frequency: 0.960	-27.19	6.73	-34.67	-0.75
Frequency: 1.040	-28.58	7.01	-35.84	-0.25
Frequency: 1.120	-30.24	6.81	-39.23	-2.18
Frequency: 1.200	-30.21	7.24	-41.48	-4.03
Frequency: 1.280	-30.47	7.02	-38.32	-0.84
Frequency: 1.360	-32.08	7.21	-39.42	-0.13
Frequency: 1.440	-31.70	7.35	-38.16	0.90
Frequency: 1.520	-32.89	7.59	-39.72	0.76
Frequency: 1.600	-35.37	7.31	-40.96	1.72
Frequency: 1.680	-34.06	7.43	-40.08	1.41
Frequency: 1.760	-35.78	7.31	-40.29	2.80
Frequency: 1.840	-35.24	7.53	-39.59	3.18
Frequency: 1.920	-34.28	7.86	-38.85	3.29
Frequency: 2.000	-38.75	6.28	-39.95	5.08
Frequency: 2.250	-24.83	8.90	-29.33	4.40
Frequency: 2.500	-25.53	9.80	-31.40	3.93
Frequency: 2.750	-25.08	9.80	-32.65	2.24
Frequency: 3.000	-25.38	10.10	-33.99	1.50
Frequency: 3.250	-26.24	10.10	-34.82	1.52
Frequency: 3.500	-27.07	10.10	-34.70	2.47
Frequency: 3.750	-28.36	9.80	-35.47	2.69
Frequency: 4.000	-29.31	9.70	-35.83	3.19
Frequency: 4.250	-29.44	10.20	-35.91	3.73
Frequency: 4.500	-30.69	10.60	-37.58	3.71
Frequency: 4.750	-31.48	10.50	-39.58	2.39
Frequency: 5.000	-33.15	10.70	-41.45	2.40
Frequency: 5.250	-33.98	10.90	-43.03	1.85
Frequency: 5.500	-34.42	10.60	-43.02	2.00
Frequency: 5.750	-37.50	10.50	-45.64	2.36
Frequency: 6.000	-38.05	10.00	-44.77	3.28
Frequency: 6.250	-38.19	10.00	-43.31	4.88
Frequency: 6.500	-38.30	9.90	-44.53	3.67
Frequency: 6.750	-39.14	9.50	-46.64	2.00
Frequency: 7.000	-40.38	9.60	-47.82	2.16
Frequency: 7.250	-42.30	9.40	-47.84	3.86
Frequency: 7.500	-41.40	9.70	-47.00	4.10
Frequency: 7.750	-42.26	10.40	-47.41	5.25
Frequency: 8.000	-42.65	10.70	-49.33	4.02
