特種球閥類目 > 商鋪首頁 > 產品展示 > 天津市特種球閥廠家_特種球閥供應氣動耐磨球閥力諾特種球閥廠家 KJQV647H-64P 氣動球閥壓濾機*

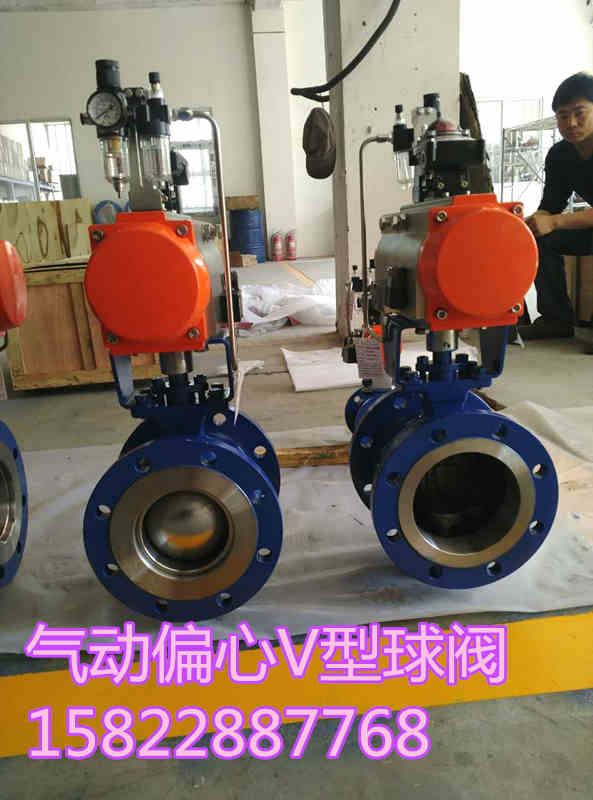

特種球閥供應氣動耐磨球閥力諾特種球閥廠家 KJQV647H-64P 氣動球閥壓濾機*

[V型球閥

凱吉特種球閥

高壓耐磨球閥]

天津市特種球閥廠家

采購數量

1 - 10臺

10 - 100臺

100 臺以上

價格

￥550.00

￥520.00

￥480.00

運費： 天津市津南區 | 賣家支付運費

購買數量： 庫存 1100臺

在線詢盤聯系廠家：15822887768 022-28677515

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[V型球閥凱吉特種球閥高壓耐磨球閥]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（特種球閥供應氣動耐磨球閥力諾特種球閥廠家 KJQV647H-64P 氣動球閥壓濾機*）

品牌： 凱吉
型號： KJQV647H-64P
材質： 鑄鋼
連接形式： 法蘭
結構形式： 固定球球閥
公稱通徑： DN20-DN350MM
適用介質： 各種高腐蝕化學介質
壓力環境： 高壓
工作溫度： 高溫
標準： 國標
流動方向： 單向
驅動方式： 氣動
零部件及配件： 執行器
用途： 流量控制
類型(通道位置)： 直通式
作用對象： 電站
規格： DN20-DN350MM

特種球閥供應氣動耐磨球閥力諾特種球閥廠家 KJQV647H-64P 氣動球閥壓濾機

聯系人：武經理15822887768

氣動雙向球閥簡介：

氣動不銹鋼球閥Q641FHYW型號只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣氫,甲烷和等。球閥閥體可以是整體的，也可以是組合式的。

工作原理和現實作用：

氣動不銹鋼球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。

球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：

1．流體阻力小，其阻力系數與同長度的管段相等。

2．結構簡單、體積小、重量輕。

3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ钪小?

氣動不銹鋼球閥按結構形式可分：

一、浮動球球閥

球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。

浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。

二、固定球球閥

球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。

為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。

三、彈性球球閥

球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。

彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。

球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。

氣動不銹鋼球閥說明書

1、范圍：本說明書適用于法蘭連接端的電動（或氣動）球閥。

2、組成：由電動（或氣動）執行機構（20）與球閥閥體部分組成，其連接靠支架（18）和連接軸（17）。

3、使用限制

溫度和壓力限制

l 銘牌顯示有球閥在和最小操作溫度下所允許的操作壓力。

l 使用PTFE或RTFE材質的閥座和密封件，操作溫度應在－290C到 2000C之間。其他類型的閥座和密封件的操作溫度，應受到KI工廠的檢核。

l 閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的工作壓力。（例如：PN4.0，表明其操作溫度在－290C～380C時的工作壓力為40 Bar(4.0MPa)）。

l 電動或氣動執行機構的注意事項參見其相應的說明書。

4、安裝

1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。

2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。

3)、準備與管道連接前，須沖洗和干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。

4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.

5)、本類閥應安裝在管道的水平方向或垂直方向。

6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來管線的偏離。

7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

4、操作和使用

1)、操作前須確認管路和閥已被沖洗過。

2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。

3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。

5、維修

擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據等

注意: ●球閥在關閉狀態下，閥體內部依舊存在受壓流體

●維修前，解除管線壓力并使閥門處于打開位置，斷開電源或氣源，將執行機構與支架脫離

性能規范

公稱通徑DN（mm）	6-100
公稱壓力PN(MPa)	1.6
公稱壓力 (MPa)	強度試驗	2.4
密封試驗	1.8
材料\材料代號	C	P	R
主要零件	閥體	WCB	CF8 304	CF8M 316
球體	WCB	CF8 304	CF8M 316
閥桿	2Cr13	0Cr18Ni9Ti	0Cr17Ni12Mo2
密封圈	增強聚四氟乙烯對位聚苯
填料	聚四氟乙烯柔石墨
適用工況	適用介質	水、蒸汽、油品	類	醋酸類
適用溫度	-28℃～250℃
執行器	型號	GT系列
氣源壓力	0.3-0.7MPa
